Uszczelki O-RING i ORFS do hydrauliki siłowej
Uszczelki O-RING oraz ORFS stanowią podstawowe elementy uszczelniające w hydraulice siłowej oraz instalacjach wysokociśnieniowych. Prawidłowy dobór materiału, twardości i przekroju uszczelki ma kluczowe znaczenie dla szczelności, trwałości oraz bezpieczeństwa pracy całego układu hydraulicznego.
W zastosowaniach przemysłowych i serwisowych uszczelnienia typu ORFS (O-Ring Face Seal) wykorzystywane są wszędzie tam, gdzie wymagana jest wysoka odporność na drgania, udary ciśnienia oraz powtarzalność montażu bez ryzyka nieszczelności.
Pierścień ORING 70NBR 10,1x1,6
Dostępność: Bardzo duża ilość
Wysyłka w: 5 dni
Pierścień ORING 70NBR 10,3x2,4
Dostępność: Bardzo duża ilość
Wysyłka w: 5 dni
Pierścień ORING 70NBR 10,5x1,5
Dostępność: Bardzo duża ilość
Wysyłka w: 5 dni
Pierścień ORING 70NBR 10,5x2
Dostępność: Bardzo duża ilość
Wysyłka w: 5 dni
Pierścień ORING 70NBR 10,69x3,53
Dostępność: Bardzo duża ilość
Wysyłka w: 5 dni
Pierścień ORING 70NBR 10,77x2,62 OR-111 (GIR-8)
Dostępność: Bardzo duża ilość
Wysyłka w: 5 dni
Pierścień ORING 70NBR 10,82x1,78
Dostępność: Średnia ilość
Wysyłka w: 5 dni
Pierścień ORING 70NBR 100,97x5,34 OR-345 (GIR-95)
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 100x2
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 100x2,5
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 100x3
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 100x3,5
Dostępność: Bardzo duża ilość
Wysyłka w: 5 dni
Pierścień ORING 70NBR 100x4
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 100x5
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 100x5,34 OR-622
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 101,19x3,53
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 101,28x2,62
Dostępność: Duża ilość
Pierścień ORING 70NBR 101,34x1,78
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 102x3
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 103x2
Dostępność: Duża ilość
Pierścień ORING 70NBR 103x7 (GER-125P)
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 104,14x5,34 OR-346 (GER-120 , GIR-100)
Dostępność: Bardzo duża ilość
Wysyłka w: 5 dni
Pierścień ORING 70NBR 104,2x5,7
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 104,37x3,53
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 104,5x3
Dostępność: Duża ilość
Wysyłka w: 5 dni
Pierścień ORING 70NBR 104x3
Dostępność: Duża ilość
Pierścień ORING 70NBR 104x4
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 105x2,5
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 105x3
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 105x3,5
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 105x4
Dostępność: Tymczasowo wyprzedany
Pierścień ORING 70NBR 105x5
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 106x3
Dostępność: Duża ilość
Pierścień ORING 70NBR 107,32x5,33 OR-347 (GER-125)
Dostępność: Bardzo duża ilość

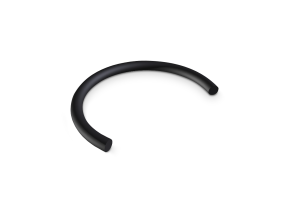

Pierścień ORING 70NBR 107,54x3,53
Dostępność: Bardzo duża ilość
Pierścień ORING 70NBR 107,62x2,62 OR-156
Dostępność: Bardzo duża ilość
Uszczelki O-RING i ORFS w praktyce hydrauliki siłowej
W hydraulice siłowej uszczelki O-RING pełnią kluczową rolę w zapewnieniu szczelności połączeń statycznych. Ich zadaniem jest zapobieganie wyciekom medium roboczego oraz ochrona elementów układu przed utratą ciśnienia i przyspieszonym zużyciem.
W praktyce serwisowej najczęstszą przyczyną nieszczelności nie jest wada samej uszczelki, lecz nieprawidłowy dobór materiału, przekroju lub twardości O-RINGA. Zbyt miękka uszczelka może ulec ekstruzji, natomiast zbyt twarda nie zapewni odpowiedniego doszczelnienia połączenia.
Uszczelnienia ORFS – uszczelnienie czołowe
ORFS (O-Ring Face Seal) to rozwiązanie stosowane w złączkach hydraulicznych wysokociśnieniowych. W tym systemie O-ring pracuje jako uszczelnienie czołowe, osadzone w gnieździe na czole złączki.
Tego typu uszczelnienie zapewnia:
- wysoką odporność na drgania i udary ciśnienia,
- powtarzalność montażu bez ryzyka uszkodzenia uszczelki,
- bardzo wysoką szczelność nawet w wymagających warunkach pracy.
Dobór materiału uszczelki O-RING
Dobierając O-RING należy w pierwszej kolejności uwzględnić rodzaj medium roboczego, temperaturę oraz ciśnienie pracy. W hydraulice siłowej najczęściej stosowane są następujące materiały:
- NBR – standardowy materiał do olejów hydraulicznych, zapewniający dobrą odporność mechaniczną i zakres temperatur od około −30°C do +110°C.
- FKM (Viton) – przeznaczony do pracy w podwyższonych temperaturach oraz w kontakcie z agresywniejszymi mediami, gdzie standardowy NBR może ulec degradacji.
- EPDM – stosowany głównie w aplikacjach z wodą, parą lub mediami specjalnymi, gdzie NBR i FKM nie znajdują zastosowania.
Znaczenie przekroju i wymiarów O-RINGA
Oprócz materiału kluczowe znaczenie ma również średnica wewnętrzna oraz przekrój uszczelki. Nieprawidłowo dobrany przekrój może prowadzić do:
- utrudnionego montażu,
- braku szczelności połączenia,
- uszkodzenia O-RINGA podczas pracy układu.
Dlatego w zastosowaniach przemysłowych zaleca się dobór uszczelek zgodnie z dokumentacją techniczną elementów hydraulicznych oraz obowiązującymi normami.
Normy i bezpieczeństwo połączeń ORFS
Uszczelnienia ORFS stosowane są w instalacjach projektowanych zgodnie z wymaganiami normy SAE J1453, co gwarantuje wysoką szczelność oraz bezpieczeństwo pracy w układach hydraulicznych wysokiego ciśnienia.
Dlaczego dobór uszczelek w ABcenter.pl
W ABcenter.pl dobór uszczelek O-RING i ORFS opiera się na doświadczeniu praktycznym w hydraulice siłowej, gdzie błędny dobór uszczelnienia oznacza realne przestoje maszyn i straty finansowe.
Oferujemy uszczelki przeznaczone do profesjonalnych zastosowań, zapewniając wsparcie techniczne oraz pomoc w doborze odpowiedniego rozwiązania do konkretnej aplikacji.
FAQ – Uszczelki O-RING i ORFS
Jak dobrać odpowiedni rozmiar O-RING?
Dobór O-RINGA należy rozpocząć od ustalenia średnicy wewnętrznej oraz przekroju uszczelki. Wymiary powinny być zgodne z dokumentacją techniczną elementu hydraulicznego lub gniazda, w którym pracuje uszczelka.
Czym różni się uszczelka O-RING od uszczelnienia ORFS?
O-RING jest klasyczną uszczelką pierścieniową stosowaną jako uszczelnienie statyczne, natomiast ORFS to system uszczelnienia czołowego, wykorzystywany w złączkach hydraulicznych wysokociśnieniowych, odporny na drgania i udary.
Jaki materiał O-RING wybrać do hydrauliki siłowej?
Do standardowych olejów hydraulicznych najczęściej stosuje się O-RINGI z NBR. W przypadku podwyższonej temperatury lub agresywnych mediów zalecane są uszczelki FKM (Viton).
Dlaczego O-RING ulega uszkodzeniu lub wycieka?
Najczęstszą przyczyną uszkodzeń jest nieprawidłowy dobór materiału, twardości lub przekroju uszczelki. Błędy montażowe oraz przekroczenie dopuszczalnych parametrów pracy również prowadzą do nieszczelności.
Porównanie materiałów uszczelek O-RING
Dobór odpowiedniego materiału uszczelki O-RING ma kluczowe znaczenie dla niezawodności układu hydraulicznego. Poniższa tabela przedstawia najczęściej stosowane elastomery wraz z ich właściwościami użytkowymi.
| Materiał | Zakres temperatur pracy | Typowe zastosowanie |
|---|---|---|
| NBR | -30°C do +110°C | Oleje hydrauliczne, smary mineralne |
| FKM (Viton) | -20°C do +200°C | Wysokie temperatury, chemia, paliwa |
| EPDM | -40°C do +150°C | Woda, para, warunki atmosferyczne |
Uwaga: Stosowanie niewłaściwego materiału uszczelki może prowadzić do jej degradacji, utraty szczelności oraz uszkodzenia elementów układu.
Powiązane kategorie – hydraulika siłowa
Uszczelki O-RING oraz ORFS są integralną częścią układów hydrauliki siłowej. W zależności od zastosowania dobór odpowiedniego uszczelnienia powinien uwzględniać również pozostałe elementy instalacji.
- Złączki hydrauliczne ORFS – elementy połączeniowe wykorzystujące uszczelnienia czołowe.
- Węże hydrauliczne – przewody ciśnieniowe wymagające szczelnych połączeń.
- Uszczelnienia hydrauliczne – pozostałe rozwiązania uszczelniające.
- Zawory hydrauliczne – komponenty sterujące układami hydraulicznymi.
Spójne dopasowanie uszczelek, złączek oraz pozostałych komponentów hydraulicznych pozwala ograniczyć ryzyko nieszczelności i zwiększyć żywotność instalacji.
Często zadawane pytania (FAQ)
Jak dobrać rozmiar O-RING?
Rozmiar O-RINGA określa się przez średnicę wewnętrzną oraz przekrój uszczelki. Najdokładniej wykonać pomiar suwmiarką na starej uszczelce lub gnieździe montażowym.
Czym charakteryzują się uszczelnienia ORFS?
System ORFS (O-Ring Face Seal) to uszczelnienie czołowe, w którym O-ring osadzony jest w rowku na czole złączki, zapewniając maksymalną szczelność i odporność na drgania.
Czy O-RING NBR jest odporny na benzynę?
Tak, standardowe mieszanki NBR wykazują dobrą odporność na oleje mineralne oraz paliwa. Przy bardzo agresywnych mediach zaleca się zastosowanie FKM (Viton).
