Korpus zaworu MTC / Walvoil FF G3/8 CFFVUBA02

Korpus zaworu MTC / Walvoil FF G3/8 CFFVUBA02

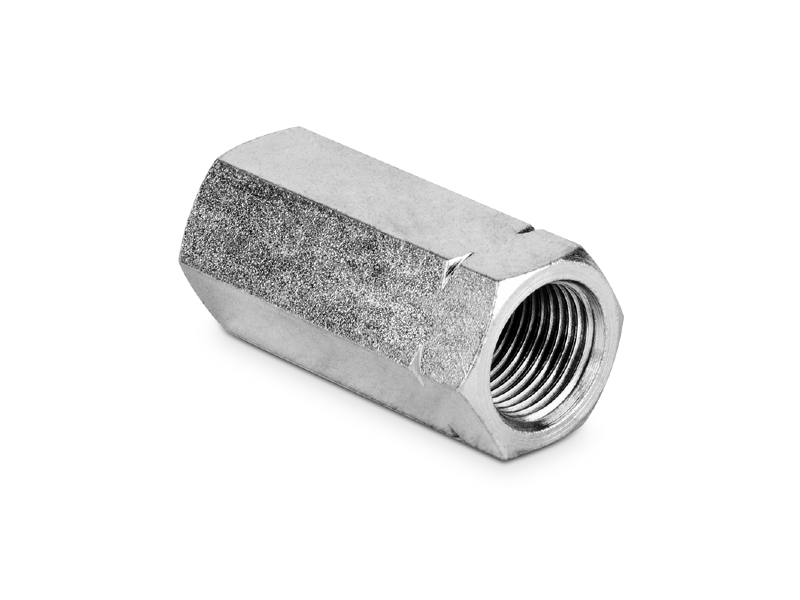

CFFVUBA02 marki MTC / Walvoil to korpus FF z przyłączami G 3/8 BSP, przeznaczony do zabudowy odpowiedniego wkładu zaworu przeciw pęknięciu przewodu. Wykonanie FF oznacza dwa gwinty wewnętrzne. Korpus stanowi element zespołu zaworowego, a nie samodzielny zawór zabezpieczający.

Zastosowanie

Korpus umożliwia umieszczenie wkładu zaworowego w linii hydraulicznej. Jest przeznaczony do montażu zespołu zaworu lub wymiany jego korpusu, gdy zgadzają się oznaczenia, przyłącza oraz wymiary zabudowy. Działanie zabezpieczenia zależy od właściwie dobranego wkładu i poprawnego kierunku montażu.

Karta rodziny CMF–CFF obejmuje korpusy do wkładów VUBA, VSC i VRD. Oznaczenie tego produktu wskazuje wykonanie do wkładu VUBA; nie oznacza automatycznej zamienności korpusów wszystkich trzech serii.

Dane techniczne

• Producent: MTC / Walvoil
• Symbol producenta: CFFVUBA02
• Seria / wykonanie: CFFVUBA
• Rodzaj produktu: korpus do wkładu zaworu przeciw pęknięciu przewodu
• Układ przyłączy: FF — dwa gwinty wewnętrzne
• Gwinty przyłączeniowe: G 3/8 BSP
• Materiał: stal ocynkowana
• Długość całkowita A: 58 mm
• Rozmiar pod klucz: 22 mm
• Maksymalne ciśnienie korpusu: 350 bar
• Wymiar E według rysunku: 27 mm
• Wymiar F według rysunku: 14 mm

Montaż i dobór

Przed zakupem porównaj pełny symbol korpusu i wkładu, standard gwintów oraz wymiary montażowe. Podczas montażu sprawdź kierunek przepływu wskazany dla wkładu. Parametry kompletnego zespołu muszą mieścić się w ograniczeniach zarówno korpusu, jak i zastosowanego zaworu.

Produkt jest korpusem. Odpowiedni wkład zaworowy dobiera się oddzielnie; sam korpus nie odcina wypływu oleju po pęknięciu przewodu.
