Korpus zaworu Gemels MF G1/2 C01AA03580A010Z

Korpus zaworu Gemels MF G1/2 C01AA03580A010Z

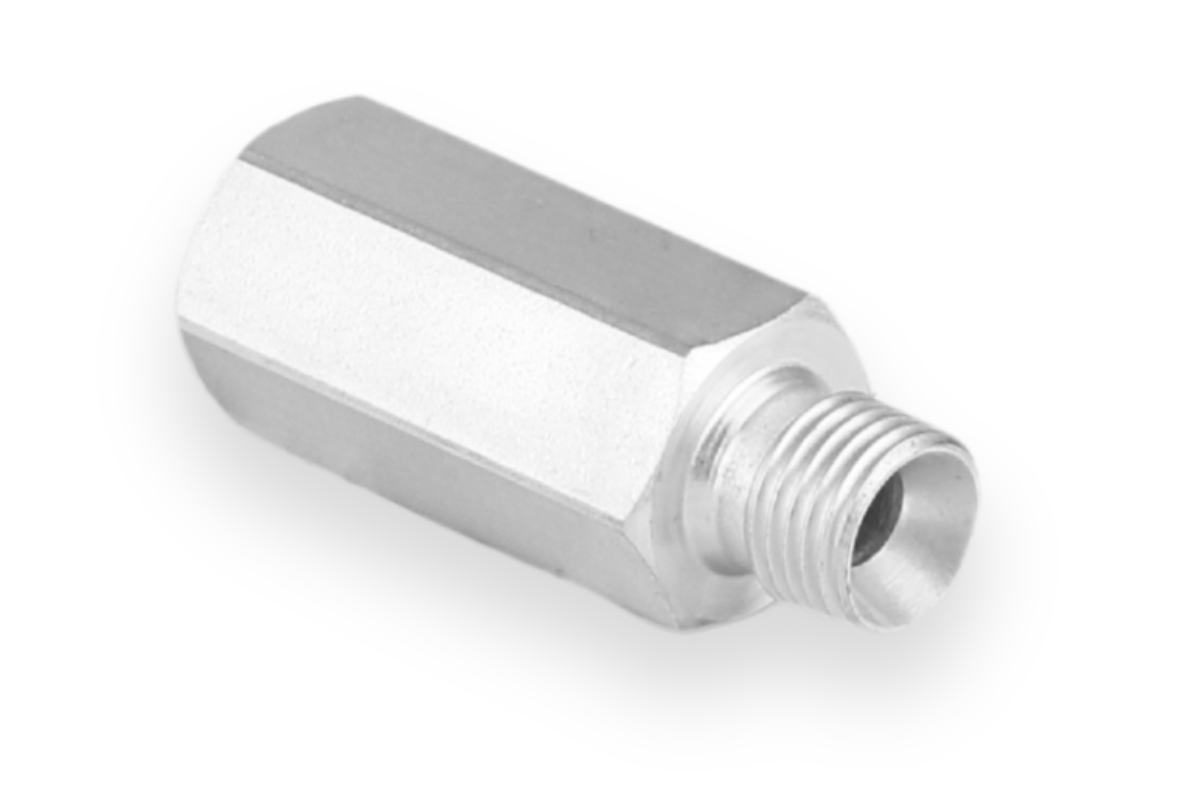

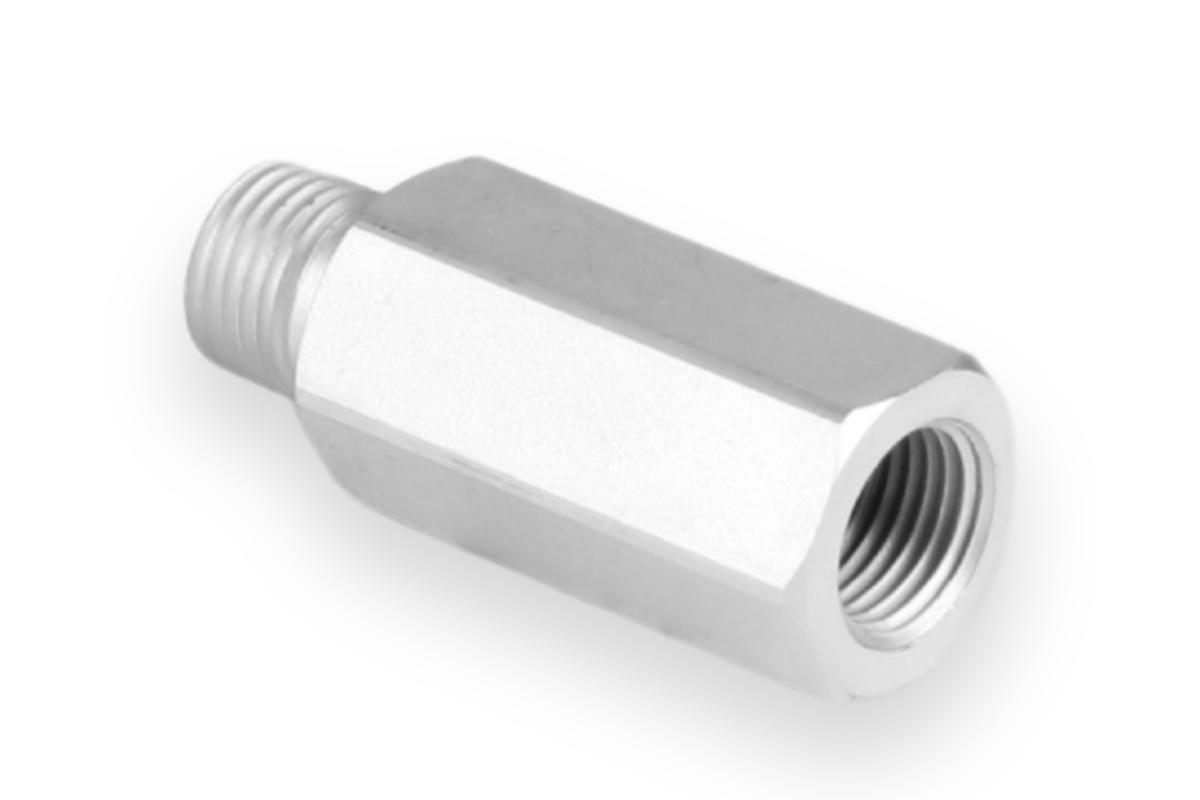

C01AA03580A010Z marki Gemels to korpus MF z przyłączami G 1/2 BSP, przeznaczony do zabudowy odpowiedniego wkładu zaworu przeciw pęknięciu przewodu. Wykonanie MF oznacza gwint zewnętrzny i gwint wewnętrzny. Korpus stanowi element zespołu zaworowego, a nie samodzielny zawór zabezpieczający.

Zastosowanie

Korpus umożliwia umieszczenie wkładu zaworowego w linii hydraulicznej. Jest przeznaczony do montażu zespołu zaworu lub wymiany jego korpusu, gdy zgadzają się oznaczenia, przyłącza oraz wymiary zabudowy. Działanie zabezpieczenia zależy od właściwie dobranego wkładu i poprawnego kierunku montażu.

W karcie Gemels ten korpus występuje jako VBM G 1/2 w tabeli VBM Male housing. Numer katalogowy identyfikuje sam korpus; nie należy utożsamiać go z kodem kompletnego zaworu VB + VBM.

Dane techniczne

• Producent: Gemels
• Symbol producenta: C01AA03580A010Z
• Seria / wykonanie: VBM G 1/2
• Rodzaj produktu: korpus do wkładu zaworu przeciw pęknięciu przewodu
• Układ przyłączy: MF — gwint zewnętrzny i gwint wewnętrzny
• Gwinty przyłączeniowe: G 1/2 BSP
• Materiał: stal węglowa
• Długość całkowita M: 65 mm
• Rozmiar pod klucz: 27 mm

Montaż i dobór

Przed zakupem porównaj pełny symbol korpusu i wkładu, standard gwintów oraz wymiary montażowe. Podczas montażu sprawdź kierunek przepływu wskazany dla wkładu. Parametry kompletnego zespołu muszą mieścić się w ograniczeniach zarówno korpusu, jak i zastosowanego zaworu.

Produkt jest korpusem. Odpowiedni wkład zaworowy dobiera się oddzielnie; sam korpus nie odcina wypływu oleju po pęknięciu przewodu.
