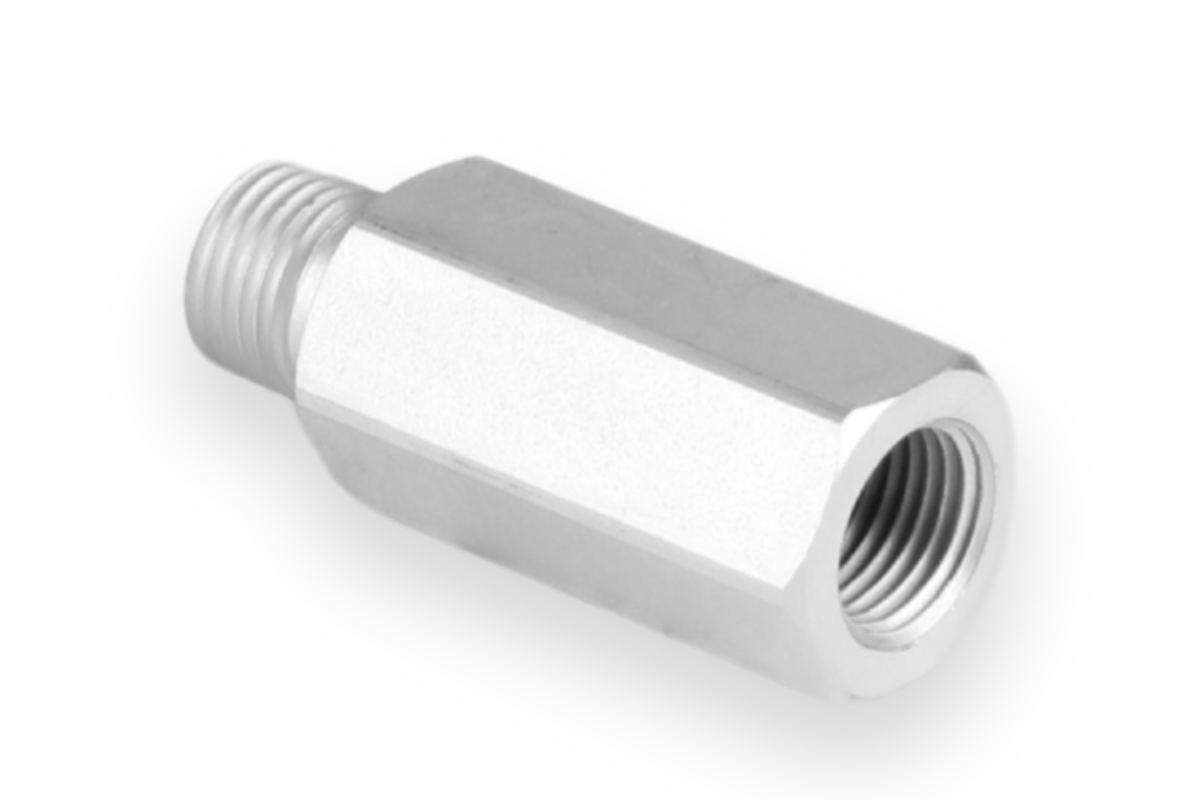

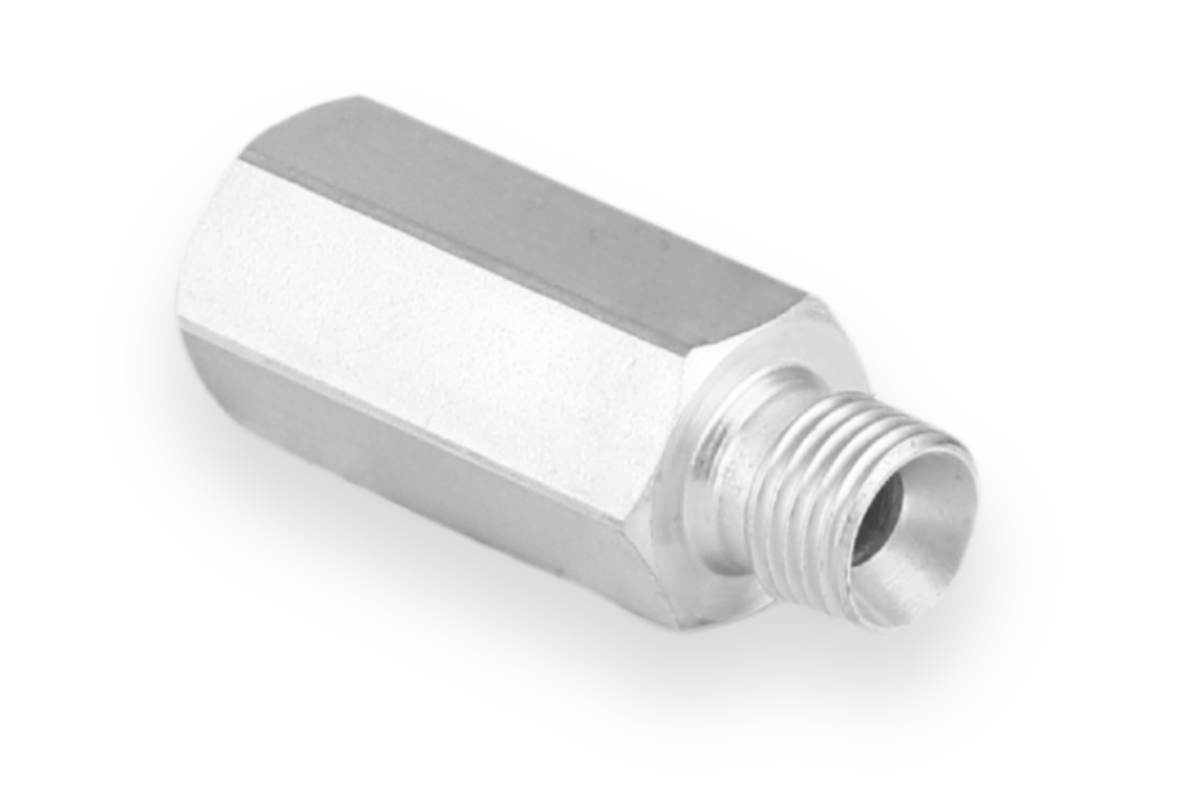

Korpus zaworu przeciw pęknięciu przewodu MF 1/4" C01AA03578A010Z Gemels

Korpus zaworu przeciw pęknięciu przewodu MF 1/4" C01AA03578A010Z Gemels

C01AA03578A010Z to korpus przeznaczony do zaworu zabezpieczającego przed skutkami pęknięcia przewodu hydraulicznego. Element należy do rozwiązania typu hose break valve, stosowanego w układach hydrauliki siłowej, w których wymagane jest zabezpieczenie odbiornika w przypadku nagłego, niekontrolowanego wzrostu przepływu.

Produkt posiada przyłącze 1/4" BSP i przeznaczony jest do układów o przepływie nominalnym 25 l/min. Maksymalne ciśnienie dla serii zaworów VB/VUBA wynosi 350 bar.

Zastosowanie zaworu przeciw pęknięciu przewodu

Zawory typu hose break valve stosowane są jako elementy bezpieczeństwa w instalacjach hydraulicznych. Ich zadaniem jest zabezpieczenie układu w sytuacji awaryjnej związanej z uszkodzeniem lub pęknięciem przewodu hydraulicznego.

Rozwiązania tego typu wykorzystywane są szczególnie w układach, w których awaria przewodu mogłaby doprowadzić do niekontrolowanego ruchu elementu wykonawczego.

Specyfikacja techniczna

Najważniejsze cechy

• element do zaworu zabezpieczającego przed skutkami pęknięcia przewodu hydraulicznego,
• typ Hose Break Valve,
• wykonanie MF – Male/Female,
• przyłącze 1/4" BSP,
• przepływ nominalny 25 l/min,
• maksymalne ciśnienie 350 bar,
• konstrukcja przeznaczona do układów hydrauliki siłowej,
• kompaktowa budowa umożliwiająca montaż bezpośrednio w instalacji.

Jak działa zawór przeciw pęknięciu przewodu?

Element tego typu jest stosowany w instalacji hydraulicznej jako zabezpieczenie na wypadek gwałtownego wzrostu przepływu, który może wystąpić między innymi w przypadku uszkodzenia przewodu. Odpowiednio dobrany i skonfigurowany zawór ogranicza przepływ, pomagając zabezpieczyć odbiornik hydrauliczny przed niekontrolowanym ruchem.

Montaż

Zgodnie z dokumentacją producenta zawór należy montować w odpowiednim kierunku względem przepływu. W karcie serii VB/VUBA producent wskazuje połączenie portu 1 od strony przepływu ciśnieniowego oraz portu 2 od strony odbiornika.

Prawidłowy dobór zaworu powinien uwzględniać między innymi wymagany przepływ instalacji, rodzaj przyłącza oraz parametry robocze układu hydraulicznego.

Ważne informacje

Element bezpieczeństwa układu hydraulicznego. Dobór, montaż oraz uruchomienie powinny być wykonywane przez osoby posiadające odpowiednią wiedzę z zakresu hydrauliki siłowej. Przed montażem należy zweryfikować zgodność produktu z parametrami konkretnej instalacji.

W przypadku wątpliwości dotyczących doboru zaworu lub korpusu skontaktuj się z ABcenter.
