Dzielnik strumienia Vivoil RV-1V 9RV02A27 2-sekcyjny 4,9 cm³/obr. 220 bar

Dzielnik strumienia Vivoil RV-1V 9RV02A27 – 2 sekcje, 4,9 cm³/obr.

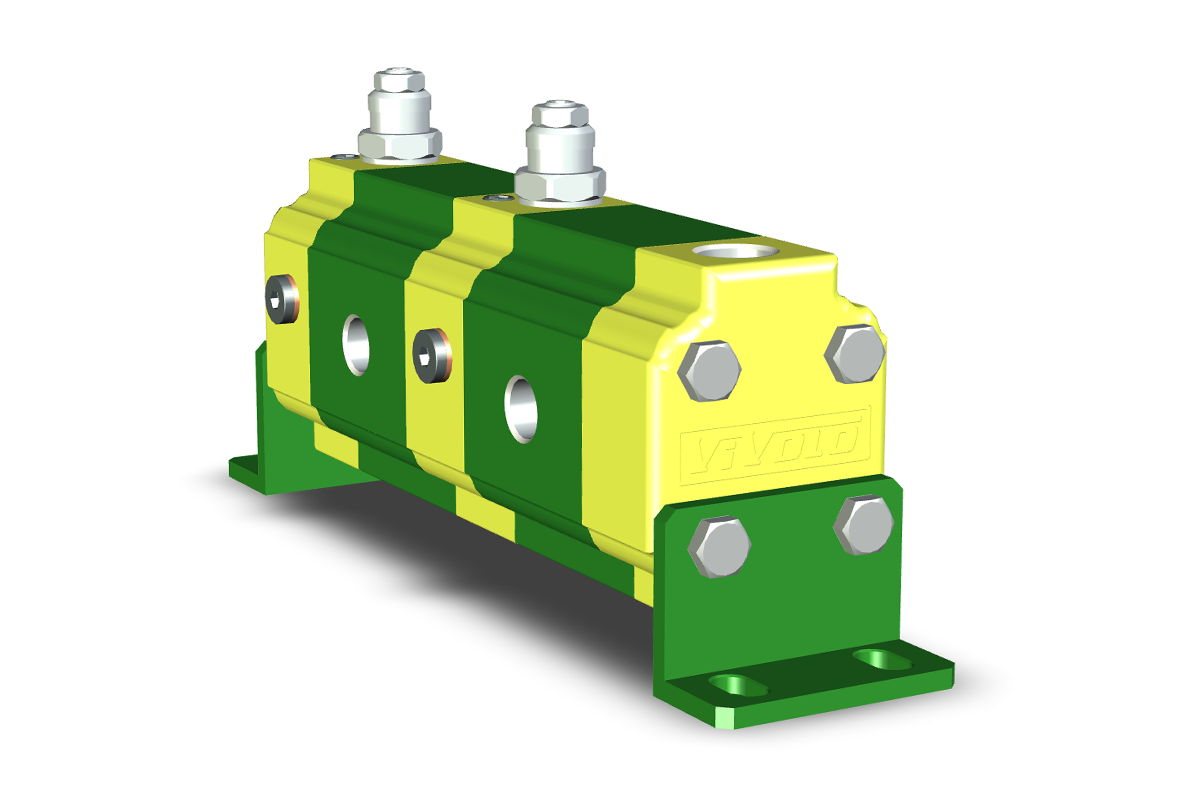

Vivoil 9RV02A27 to hydrauliczny dzielnik strumienia z serii RV-1V Swallow Line, przeznaczony do podziału przepływu oleju pomiędzy dwa odbiorniki hydrauliczne.

Model składa się z 2 elementów o jednakowej pojemności geometrycznej 4,9 cm³/obr. i wyposażony jest w niezależny układ korekcji fazy oraz zawory antykawitacyjne dla każdego elementu.

Najważniejsze parametry

• Producent: Vivoil
• Seria: RV-1V
• Symbol: 9RV02A27
• Liczba elementów: 2
• Pojemność geometryczna jednego elementu: 4,9 cm³/obr.
• Maksymalne ciśnienie robocze: 220 bar
• Zakres nastawy zaworów: 7–210 bar
• Minimalny przepływ jednego elementu: 5 l/min
• Zalecany przepływ jednego elementu: 11 l/min
• Maksymalny przepływ jednego elementu: 27 l/min
• Waga: 3,3 kg
• Kod EAN: 2010000932865

Budowa i działanie

Dzielnik przepływu umożliwia rozdzielenie dopływającego strumienia oleju pomiędzy dwa obwody hydrauliczne. Konstrukcja serii RV-1V posiada niezależną korekcję fazy oraz zawory antykawitacyjne dla poszczególnych elementów.

Rozwiązanie to może być stosowane w układach wymagających możliwie równomiernego zasilania dwóch odbiorników hydraulicznych.

Wymiary modelu 9RV02A27

• Wymiar A: 58 mm
• Rozstaw otworów mocujących Li: 254 mm
• Długość całkowita Lt: około 273 mm

Warunki pracy

• Temperatura otoczenia: od -10°C do +60°C
• Temperatura oleju: od +30°C do +60°C
• Zalecana lepkość oleju: 20–40 cSt
• Zalecana filtracja oleju: 10–25 µm

Montaż

W konfiguracji standardowej producent przewiduje zewnętrzny odpływ. Dla prawidłowego działania dzielnik powinien być zamontowany poniżej poziomu oleju, a przewód odpływowy musi pobierać olej poniżej jego poziomu i nie może zasysać powietrza.
