Dzielnik strumienia z regulacją przepływu Danfoss 2F94-01-B-3B-E-8.0 60 l/min 210 bar P/N 139207

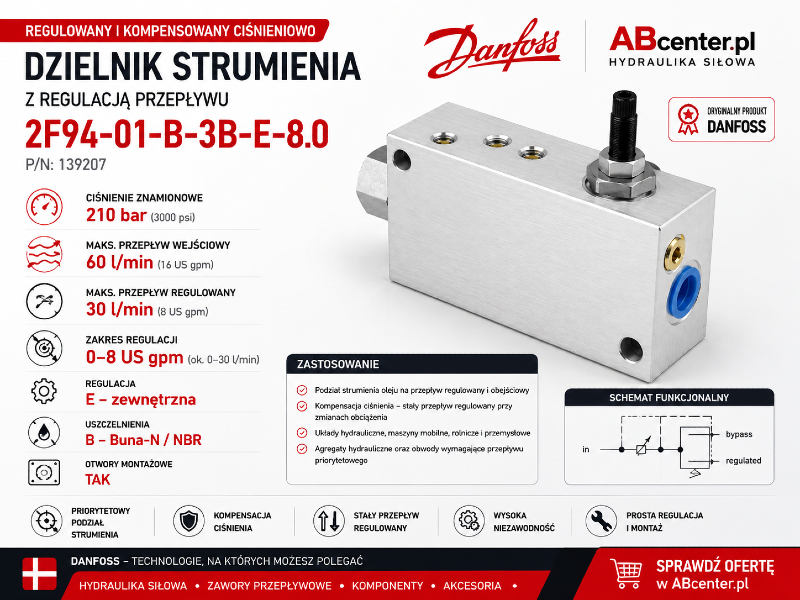

Dzielnik strumienia Danfoss 2F94-01-B-3B-E-8.0 – regulowany, 60 l/min, 210 bar

Danfoss 2F94-01-B-3B-E-8.0 P/N 139207 to regulowany, kompensowany ciśnieniowo zawór sterujący przepływem typu priorytetowego, przeznaczony do układów hydrauliki siłowej.

Zawór umożliwia podział strumienia oleju na przepływ regulowany (regulated) oraz przepływ obejściowy (bypass). Konstrukcja z kompensacją ciśnienia pozwala utrzymywać ustawiony przepływ regulowany przy zmianach obciążenia układu.

Specyfikacja techniczna

Jak działa Danfoss 2F94-01?

Zawór 2F94-01 dzieli doprowadzony strumień oleju pomiędzy wyjście regulated oraz wyjście bypass. Regulowana część strumienia kierowana jest do obwodu wymagającego kontrolowanego przepływu, natomiast pozostała część może zostać skierowana do drugiego obwodu przez port bypass.

Zastosowanie kompensacji ciśnienia pomaga utrzymywać ustawiony przepływ przy zmianach obciążenia pomiędzy obwodem regulowanym i obejściowym.

Regulacja przepływu

Wariant E-8.0 posiada zewnętrzną regulację przepływu w zakresie 0–8 US gpm, co odpowiada maksymalnemu przepływowi regulowanemu około 30 l/min.

Należy rozróżnić przepływ regulowany od całkowitego przepływu wejściowego. Producent podaje 60 l/min jako maksymalny przepływ wejściowy oraz 30 l/min jako maksymalny przepływ regulowany.

Zastosowanie

• hydraulika siłowa,
• maszyny rolnicze i budowlane,
• maszyny mobilne,
• agregaty hydrauliczne,
• układy wymagające podziału strumienia oleju,
• obwody wymagające regulowanego przepływu priorytetowego.

Najważniejsze cechy

• oryginalny produkt Danfoss,
• regulowany zawór przepływowy typu priorytetowego,
• kompensacja ciśnienia,
• maksymalny przepływ wejściowy 60 l/min,
• maksymalny przepływ regulowany 30 l/min,
• ciśnienie znamionowe 210 bar,
• zewnętrzna regulacja E,
• zakres regulacji 0–8 US gpm,
• uszczelnienia Buna-N / NBR.

Ważne przed zakupem

Przed zamówieniem należy porównać pełne oznaczenie 2F94-01-B-3B-E-8.0 oraz numer producenta P/N 139207. Należy również sprawdzić rodzaj i rozmiar przyłączy konkretnego wykonania zaworu.

ABcenter.pl – największy wybór hydrauliki siłowej w Polsce. Zawory przepływowe, dzielniki strumienia i komponenty Danfoss.

FAQ – Danfoss 2F94-01-B-3B-E-8.0

Do czego służy Danfoss 2F94-01?

Danfoss 2F94-01 to regulowany, priorytetowy zawór sterujący przepływem z kompensacją ciśnienia. Służy do podziału doprowadzonego strumienia oleju na przepływ regulowany oraz przepływ obejściowy.

Jaki jest maksymalny przepływ wejściowy zaworu?

Maksymalny przepływ wejściowy wynosi 60 l/min (16 US gpm).

Jaki jest maksymalny przepływ regulowany?

Maksymalny przepływ regulowany wynosi 30 l/min (8 US gpm).

Czy 60 l/min oznacza przepływ regulowany?

Nie. 60 l/min to maksymalny przepływ wejściowy. Maksymalny przepływ regulowany wynosi 30 l/min.

Jakie ciśnienie znamionowe posiada Danfoss 2F94-01?

Ciśnienie znamionowe zaworu wynosi 210 bar (3000 psi).

Co oznacza E w symbolu 2F94-01-B-3B-E-8.0?

Oznaczenie E określa wykonanie z zewnętrzną regulacją przepływu.

Co oznacza 8.0 w symbolu zaworu?

Oznaczenie 8.0 określa zakres regulacji do 8 US gpm, czyli maksymalnie około 30 l/min.

Jakie uszczelnienie posiada zawór?

Oznaczenie B odpowiada uszczelnieniom Buna-N / NBR.

Jak działa kompensacja ciśnienia?

Kompensacja ciśnienia pomaga utrzymywać ustawiony przepływ regulowany przy zmianach obciążenia pomiędzy obwodem regulowanym i obejściowym.

Jakie porty posiada zawór Danfoss 2F94-01?

Schemat funkcjonalny zaworu obejmuje port wejściowy in, wyjście przepływu regulowanego regulated oraz wyjście przepływu obejściowego bypass.

Ile waży Danfoss 2F94-01?

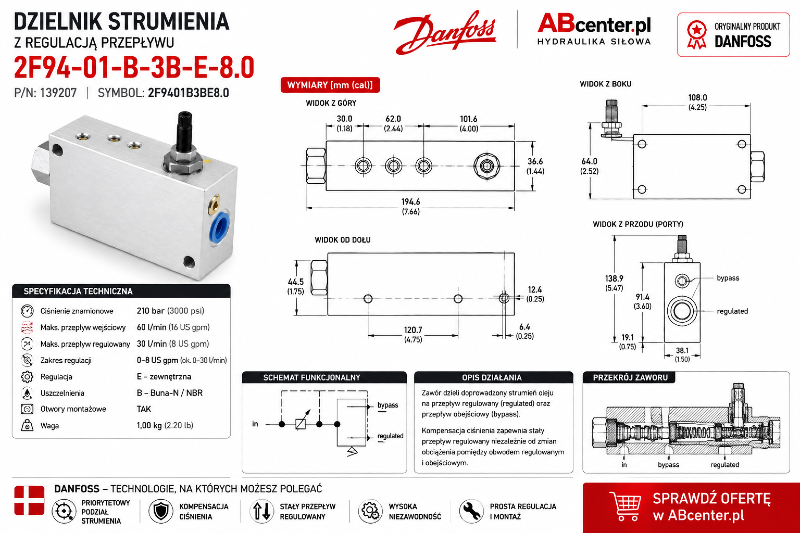

Według karty katalogowej masa zaworu wynosi 1,00 kg.

Gdzie stosuje się zawór 2F94-01?

Zawór może być stosowany w układach hydrauliki siłowej, maszynach mobilnych, rolniczych i przemysłowych oraz w instalacjach wymagających regulowanego przepływu priorytetowego.

Jak sprawdzić, czy zawór będzie odpowiedni?

Przed zakupem należy porównać pełne oznaczenie 2F94-01-B-3B-E-8.0, numer P/N 139207, ciśnienie, wymagany przepływ oraz wykonanie przyłączy z parametrami układu hydraulicznego.
