Elektrozawór nabojowy Danfoss EVK06/C5-F 2/2 NC 210 bar – 805341519

Elektrozawór nabojowy Danfoss EVK06/C5-F – 2/2 NC, 210 bar, 40 l/min

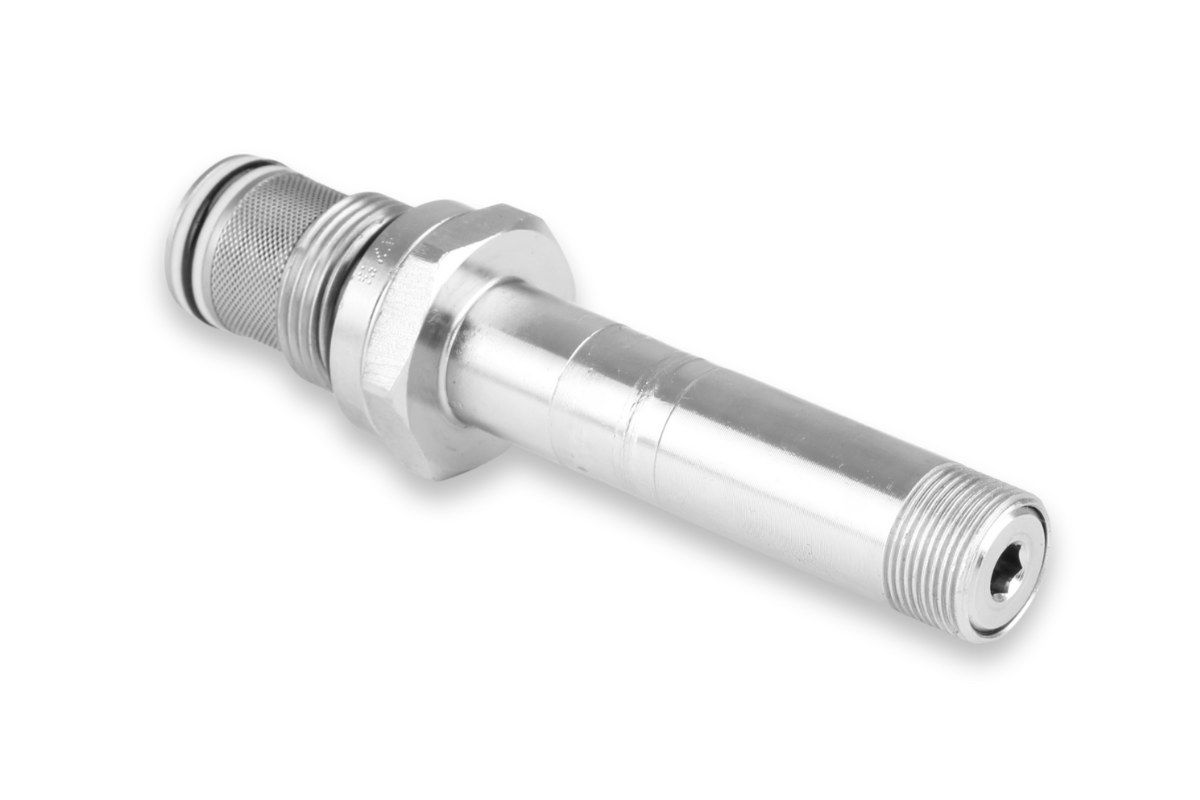

Elektrozawór Danfoss EVK06/C5-F-00-00-00 (P/N 805341519) to hydrauliczny zawór nabojowy 2-drogowy, 2-położeniowy, normalnie zamknięty (N.C.), należący do serii EVK 06/C5 producenta Danfoss.

Zawór wykorzystuje konstrukcję grzybkową bezpośredniego działania, zapewniającą ograniczenie przecieków wewnętrznych. W stanie bez zasilania przepływ oleju jest blokowany w obu kierunkach. Po uruchomieniu elektromagnesu możliwy jest przepływ między portami 1 i 2 w obu kierunkach.

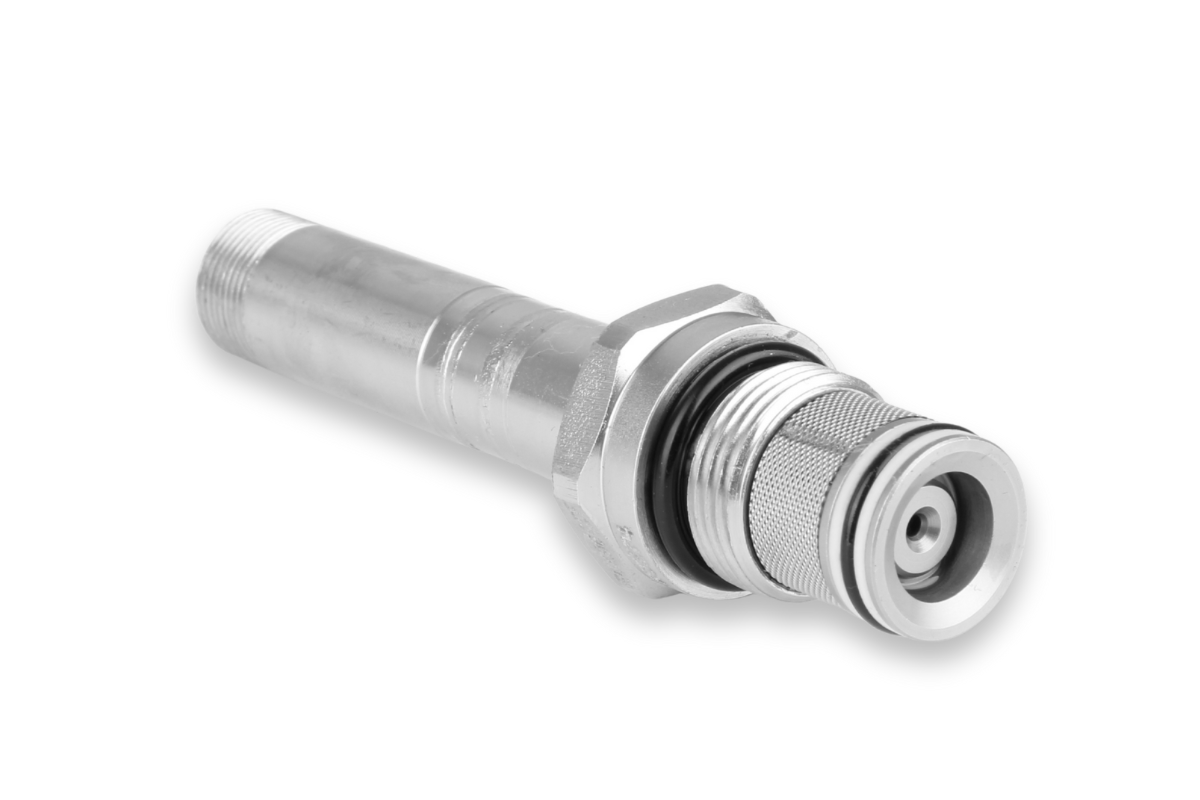

Wyróżnikiem wykonania EVK06/C5-F jest wbudowany filtr 300 µm. Model charakteryzuje się ciśnieniem nominalnym 210 bar oraz maksymalnym przepływem 40 l/min.

Parametry techniczne zaworu EVK06/C5-F

• Producent: Danfoss
• Seria: EVK 06/C5
• Pełny symbol: EVK06/C5-F-00-00-00
• Numer katalogowy P/N: 805341519
• Rodzaj: elektrozawór hydrauliczny nabojowy
• Funkcja: 2/2, normalnie zamknięty (N.C.)
• Konstrukcja: grzybkowa
• Sposób działania: bezpośredni
• Ciśnienie nominalne: 210 bar
• Maksymalny przepływ: 40 l/min
• Filtr: wbudowany, 300 µm
• Sterowanie: elektromagnetyczne
• Stan bez zasilania: przepływ zablokowany w obu kierunkach
• Stan po zasileniu: przepływ możliwy w obu kierunkach
• Gniazdo montażowe: NCS06/2
• Gwint montażowy naboju: M22 × 1,5
• Wykonanie: bez cewki elektromagnetycznej i korpusu przyłączeniowego
• Sterowanie ręczne: standardowy trzpień push-pin
• Masa według danych sklepowych: 0,192 kg
• Kod EAN: 2010000277522

Jak działa elektrozawór Danfoss EVK06/C5-F?

Elektrozawór działa na zasadzie elektromagnetycznego sterowania elementem grzybkowym. Konstrukcja normalnie zamknięta pozwala na odcinanie przepływu oleju bez konieczności ciągłego zasilania cewki.

• Bez zasilania: zawór blokuje przepływ pomiędzy portami 1 i 2 w obu kierunkach.
• Po podaniu zasilania: zawór otwiera drogę przepływu z portu 1 do 2 oraz z portu 2 do 1.
• Filtr 300 µm: stanowi dodatkowy element ochronny w konstrukcji zaworu.

Grzybkowy mechanizm zamykający ogranicza przeciek wewnętrzny. Producent wskazuje również odporność konstrukcji na chwilowe otwieranie spowodowane udarami ciśnienia.

Co wyróżnia zawór EVK06/C5-F?

• Wbudowany filtr 300 µm: dodatkowy element ochronny zaworu.
• Konstrukcja grzybkowa: ograniczenie przecieków wewnętrznych w położeniu zamkniętym.
• Funkcja 2/2 NC: odcięcie przepływu bez zasilania elektromagnesu.
• Dwukierunkowy przepływ: możliwość przepływu oleju w obu kierunkach po otwarciu.
• Ciśnienie nominalne 210 bar: zastosowanie w układach hydrauliki siłowej.
• Przepływ do 40 l/min: zgodnie z charakterystyką producenta.
• Konstrukcja nabojowa: montaż w odpowiednim bloku hydraulicznym.
• Ręczne uruchamianie: standardowy trzpień push-pin.

Zastosowanie elektrozaworu EVK06/C5

Zawór może być stosowany w odpowiednio zaprojektowanych układach hydrauliki siłowej, wymagających elektrycznego odcinania i otwierania przepływu oleju.

Przykładowe zastosowania obejmują:

• Bloki zaworowe i agregaty hydrauliczne.
• Układy sterowania przepływem oleju.
• Obwody wymagające dwukierunkowego odcięcia przepływu.
• Układy utrzymywania obciążenia w określonym położeniu.
• Instalacje hydrauliki przemysłowej i mobilnej.

Ważne informacje dotyczące montażu

Oferowany model EVK06/C5-F-00-00-00 jest wersją bez cewki elektromagnetycznej i bez korpusu przyłączeniowego.

Do prawidłowego działania wymagane jest zastosowanie odpowiedniej cewki zgodnej z dokumentacją Danfoss oraz montaż naboju w gnieździe NCS06/2.

Filtr 300 µm stanowi element konstrukcyjny zaworu i nie zastępuje właściwej filtracji oleju hydraulicznego w instalacji.

Dobór elektrozaworu hydraulicznego

Przed zamówieniem zalecamy porównanie pełnego symbolu zaworu, funkcji hydraulicznej, rodzaju cewki, wymaganego gniazda oraz dopuszczalnego ciśnienia i przepływu z parametrami instalacji.

Seria EVK06/C5 występuje w różnych wykonaniach, w tym w wersjach z filtrem oraz bez filtra. Warto zwrócić uwagę na pełne oznaczenie wybranego produktu.
