Filtr powrotny MP Filtri MPF1003AG3M90NB 1" M90 90 µm NBR 8 bar

Filtr powrotny MP Filtri MPF1003AG3M90NB – G 1", M90 90 µm, NBR

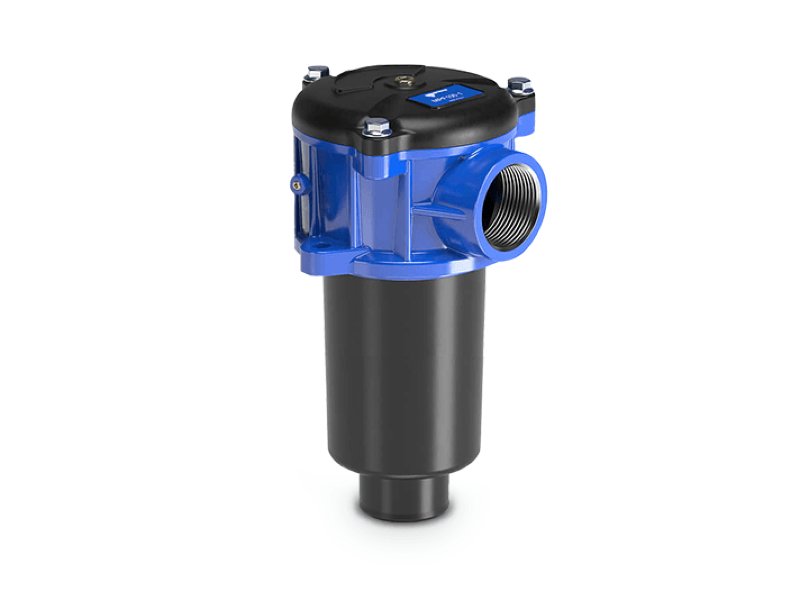

MP Filtri MPF1003AG3M90NB to filtr powrotny z serii MPF100, przeznaczony do filtracji oleju powracającego do zbiornika w układach hydrauliki siłowej. Jego zadaniem jest ograniczenie przedostawania się zanieczyszczeń z instalacji do zbiornika oraz utrzymanie odpowiedniej czystości medium hydraulicznego.

Model wyposażony jest w przyłącze G 1" oraz wkład filtracyjny M90 – siatka metalowa o dokładności 90 µm. Zastosowanie siatki metalowej sprawdza się w instalacjach wymagających filtracji większych zanieczyszczeń oraz trwałego medium filtracyjnego.

Specyfikacja techniczna

Medium filtracyjne M90 – siatka metalowa 90 µm

Oznaczenie M90 określa medium filtracyjne wykonane z siatki metalowej o dokładności filtracji 90 µm. Przed zakupem należy zwrócić szczególną uwagę na oznaczenie M90, ponieważ seria MPF występuje również z innymi dokładnościami i rodzajami materiałów filtracyjnych.

Filtr powrotny do układów hydraulicznych

Filtry serii MPF montowane są bezpośrednio na zbiorniku oleju hydraulicznego. Filtracja medium na linii powrotnej pomaga ograniczyć ilość zanieczyszczeń trafiających ponownie do zbiornika.

Producent przewiduje montaż filtra w pozycji pionowej. Wylot filtra powinien pozostawać zanurzony w medium, co pomaga ograniczyć napowietrzanie oraz powstawanie piany w zbiorniku.

Zawór bypass

Seria MPF może być wyposażona w zawór bypass zintegrowany z elementem filtracyjnym. Jego zadaniem jest ograniczenie nadmiernego spadku ciśnienia na medium filtracyjnym w określonych warunkach pracy.

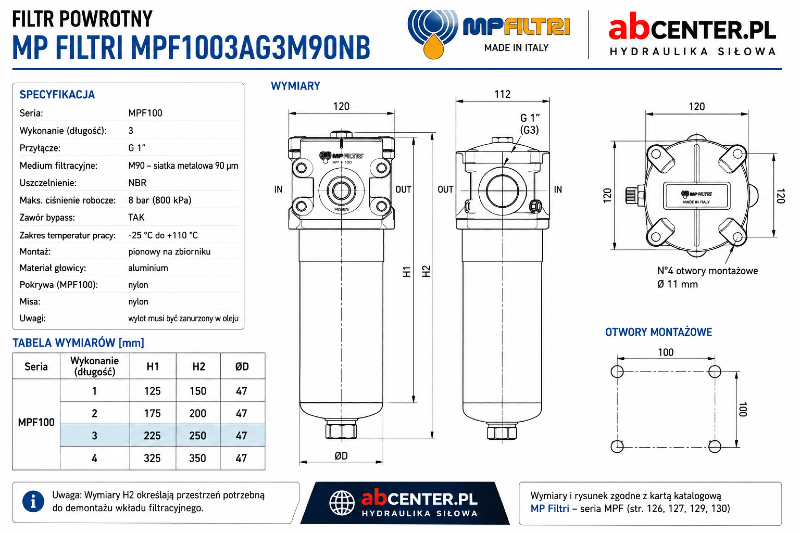

Wymiary MPF100 – długość 3

Dla filtra MPF100 w wykonaniu długości 3 karta katalogowa producenta podaje:

• H1: 225 mm,
• H2: 250 mm,
• D: 47 mm.

H1 określa całkowitą długość części zanurzonej w zbiorniku, natomiast H2 określa zalecaną przestrzeń potrzebną do obsługi i konserwacji filtra.

Zastosowanie

• układy hydrauliki siłowej,
• agregaty hydrauliczne,
• maszyny przemysłowe,
• maszyny i urządzenia mobilne,
• instalacje wymagające filtracji oleju na przewodzie powrotnym.

Najważniejsze zalety

• oryginalny produkt MP Filtri,
• filtr powrotny serii MPF100,
• przyłącze G 1",
• siatka metalowa M90 – 90 µm,
• uszczelnienie NBR,
• zawór bypass,
• montaż bezpośrednio na zbiorniku,
• konstrukcja przeznaczona do zastosowań przemysłowych i mobilnych.

Dobór filtra MP Filtri

Przed zakupem zalecamy porównanie pełnego symbolu MPF1003AG3M90NB, rodzaju medium filtracyjnego, przyłącza, wymiarów oraz wykonania z filtrem zastosowanym w maszynie.

ABcenter.pl – szeroki wybór filtrów hydraulicznych, wkładów filtracyjnych i elementów MP Filtri do hydrauliki siłowej.

FAQ – MP Filtri MPF1003AG3M90NB

Do czego służy filtr MP Filtri MPF1003AG3M90NB?

MPF1003AG3M90NB to filtr powrotny przeznaczony do filtracji oleju hydraulicznego powracającego do zbiornika. Pomaga zatrzymywać zanieczyszczenia znajdujące się w medium i chronić elementy układu hydraulicznego.

Jaką dokładność filtracji posiada MPF1003AG3M90NB?

Filtr wyposażony jest w medium filtracyjne M90 – siatkę metalową o dokładności 90 µm.

Co oznacza oznaczenie M90?

Oznaczenie M90 określa metalową siatkę filtracyjną o dokładności filtracji 90 µm.

Jakie przyłącze posiada filtr?

Model MPF1003AG3M90NB posiada przyłącze G 1".

Jakie jest maksymalne ciśnienie robocze filtra?

Dla serii MPF producent podaje maksymalne ciśnienie robocze 8 bar.

Czy filtr posiada zawór bypass?

Tak. W tej konfiguracji zastosowany jest zawór bypass, którego zadaniem jest ochrona układu przed nadmiernym wzrostem różnicy ciśnień na elemencie filtracyjnym.

Jakie uszczelnienie zastosowano w filtrze?

Filtr posiada uszczelnienie NBR.

Gdzie montuje się filtr MPF100?

Filtry powrotne serii MPF przeznaczone są do montażu na zbiorniku oleju hydraulicznego. Producent przewiduje montaż w pozycji pionowej.

Jakie są wymiary wersji MPF100 o długości 3?

Dla wykonania MPF100 o długości 3 producent podaje H1 = 225 mm, H2 = 250 mm oraz D = 47 mm.

Jaki jest zakres temperatur pracy serii MPF?

Według karty katalogowej zakres temperatur pracy serii wynosi od -25°C do +110°C.

Gdzie stosuje się filtry powrotne MP Filtri?

Filtry MPF stosowane są m.in. w układach hydrauliki siłowej, agregatach hydraulicznych, maszynach przemysłowych oraz urządzeniach mobilnych.

Jak sprawdzić, czy jest to odpowiedni filtr?

Przed zakupem należy porównać pełny symbol MPF1003AG3M90NB, przyłącze G 1", medium M90 90 µm, uszczelnienie NBR, wymiary oraz pozostałe parametry z wymaganiami układu hydraulicznego.
