Hydroakumulator membranowy EPE 2 l 350 bar NBR AMS2P350CG5VM-8/30

Hydroakumulator membranowy EPE 2 l 350 bar AMS2P350CG5VM-8/30

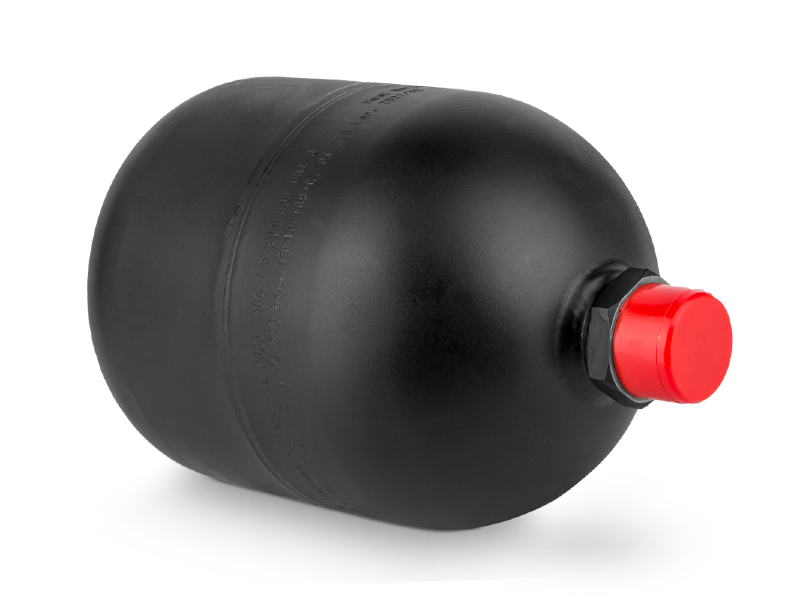

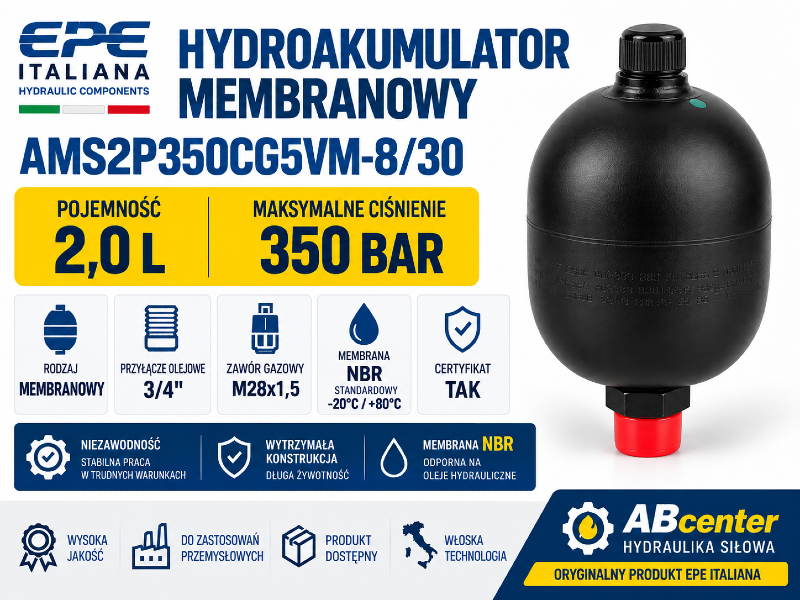

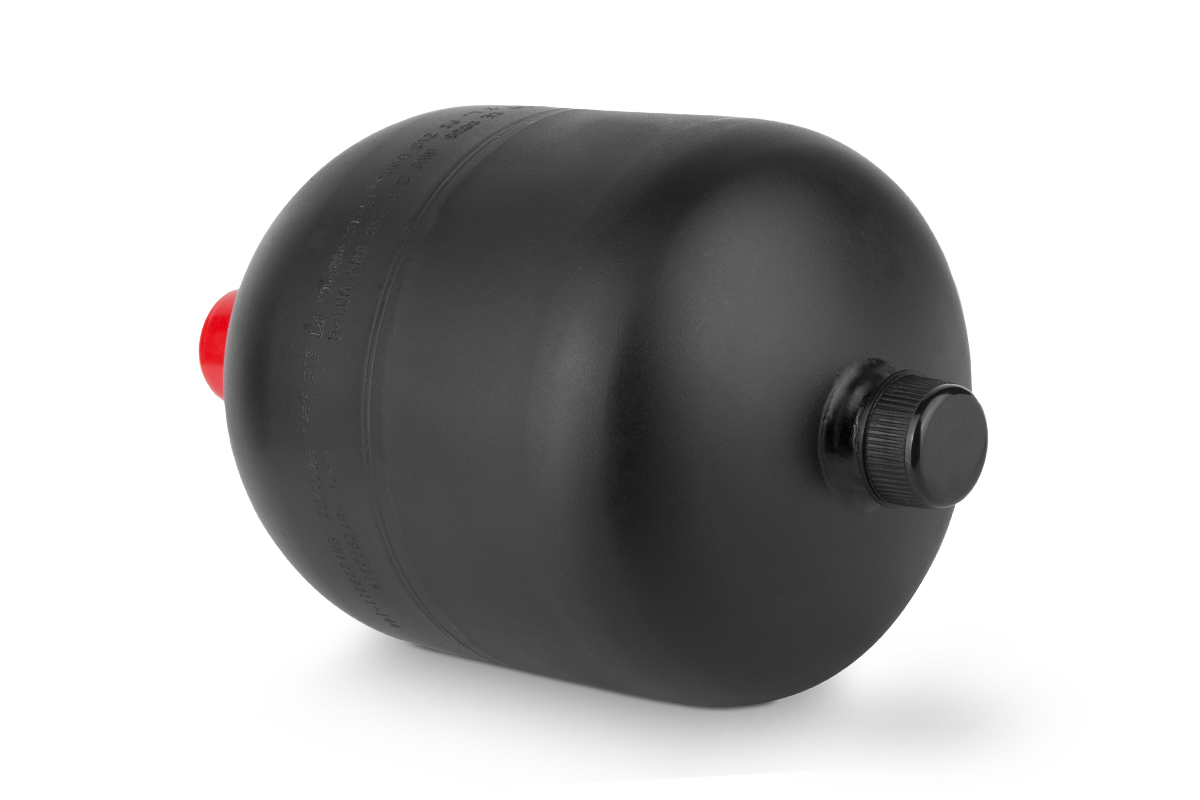

Hydroakumulator membranowy EPE AMS2P350CG5VM-8/30 to akumulator hydrauliczny z serii AMS o pojemności nominalnej 2 l i maksymalnym ciśnieniu roboczym 350 bar.

Hydroakumulator przeznaczony jest do pracy w układach hydrauliki siłowej, w których wymagane jest magazynowanie energii hydraulicznej, stabilizacja ciśnienia, tłumienie pulsacji oraz ograniczanie uderzeń hydraulicznych.

Model wyposażony jest w membranę NBR, przyłącze olejowe 3/4" oraz zawór gazowy M28x1,5. Oznaczenie -8/30 wskazuje wykonanie związane z wymaganiami PED oraz standardowe ciśnienie wstępne 30 bar.

Najważniejsze cechy

• producent: EPE Italiana,
• seria: AMS,
• symbol: AMS2P350CG5VM-8/30,
• rodzaj: hydroakumulator membranowy,
• pojemność nominalna: 2 l,
• maksymalne ciśnienie robocze: 350 bar,
• przyłącze olejowe: 3/4",
• zawór gazowy: M28x1,5,
• membrana: NBR,
• zakres temperatury wg specyfikacji produktu: -20°C do +80°C,
• ciśnienie wstępne: 30 bar,
• certyfikat towaru: TAK,
• wykonanie PED: kod 8,
• kompaktowa konstrukcja,
• szybka reakcja na zmiany ciśnienia,
• możliwość montażu w różnych pozycjach.

Dane techniczne

Oznaczenie AMS2P350CG5VM-8/30 – co oznacza?

Hydroakumulator membranowy – zasada działania

Hydroakumulator membranowy posiada elastyczną membranę oddzielającą część gazową od cieczy hydraulicznej. Podczas wzrostu ciśnienia olej wpływa do hydroakumulatora i spręża gaz znajdujący się po drugiej stronie membrany.

Gdy ciśnienie w układzie spada, zgromadzona energia może zostać ponownie przekazana do instalacji hydraulicznej. Dzięki temu hydroakumulator może ograniczać pulsacje, stabilizować ciśnienie oraz wspomagać układ przy chwilowym zwiększonym zapotrzebowaniu na olej.

Membrana NBR

W modelu AMS2P350CG5VM-8/30 zastosowano membranę wykonaną z NBR – kauczuku nitrylowego.

NBR jest materiałem powszechnie stosowanym w hydraulice i współpracuje z wieloma typowymi olejami hydraulicznymi. Przed zastosowaniem hydroakumulatora należy jednak zawsze sprawdzić zgodność używanej cieczy z materiałem membrany.

Przyłącze olejowe 3/4"

Oferowany hydroakumulator posiada przyłącze olejowe 3/4" BSP. Przed montażem należy sprawdzić zgodność rodzaju i wymiaru gwintu z instalacją hydrauliczną.

Zawór gazowy M28x1,5

Model wyposażony jest w zawór gazowy M28x1,5 oznaczony w kodzie jako VM. Umożliwia on kontrolę oraz regulację ciśnienia wstępnego przy użyciu odpowiedniego zestawu do ładowania hydroakumulatorów.

Ciśnienie wstępne 30 bar

Oznaczenie /30 wskazuje standardowe ciśnienie wstępne wynoszące 30 bar.

Ciśnienie wstępne powinno być zawsze dobrane do parametrów konkretnego układu hydraulicznego. Przed uruchomieniem należy sprawdzić wartość znajdującą się na tabliczce znamionowej hydroakumulatora.

Dokumentacja PED

Oznaczenie -8 odnosi się do wykonania objętego wymaganiami PED 2014/68/EU. Hydroakumulatory AMS o pojemności powyżej 1 l są dostarczane z odpowiednią dokumentacją przewidzianą przez producenta dla rynku europejskiego.

Zastosowanie

Hydroakumulator membranowy EPE AMS2P350CG5VM-8/30 może być stosowany między innymi w:

• agregatach hydraulicznych,
• układach hydrauliki siłowej,
• maszynach przemysłowych,
• maszynach rolniczych,
• obrabiarkach,
• układach tłumienia pulsacji,
• układach amortyzacji uderzeń hydraulicznych,
• instalacjach stabilizujących ciśnienie,
• układach wymagających magazynowania energii hydraulicznej.

Montaż

Hydroakumulatory membranowe serii AMS mogą być montowane w różnych pozycjach. Producent jako preferowane rozwiązanie wskazuje jednak montaż pionowy z zaworem gazowym skierowanym ku górze.

Przed montażem należy sprawdzić pełny symbol hydroakumulatora, dane na tabliczce znamionowej, maksymalne dopuszczalne ciśnienie, przyłącze hydrauliczne oraz zgodność materiału membrany z używaną cieczą roboczą.
