Hydroakumulator membranowy poj. 0,75 AMS0,75P350CG40M / AMS0,75P350CG4VM-0/30

Hydroakumulator membranowy 0,75 l 350 bar AMS0,75P350CG40M / AMS0,75P350CG4VM-0/30

Hydroakumulator membranowy AMS0,75P350CG4VM-0/30 to kompaktowy akumulator hydrauliczny o pojemności 0,75 l, przeznaczony do pracy w układach hydrauliki siłowej.

Hydroakumulatory membranowe stosowane są między innymi do magazynowania energii hydraulicznej, stabilizacji ciśnienia, tłumienia pulsacji oraz ograniczania uderzeń ciśnienia w instalacji.

Oferowany model posiada maksymalne ciśnienie robocze 350 bar, przyłącze olejowe 1/2" oraz zawór gazowy M28x1,5. Element oddzielający część gazową od hydraulicznej wykonany jest z NBR.

Najważniejsze cechy

• typ: hydroakumulator membranowy,
• seria: AMS,
• symbol: AMS0,75P350CG4VM-0/30,
• pojemność nominalna: 0,75 l,
• maksymalne ciśnienie robocze: 350 bar,
• przyłącze olejowe: 1/2",
• zawór gazowy: M28x1,5,
• membrana: NBR,
• zakres temperatury membrany wg specyfikacji produktu: -20°C do +80°C,
• kompaktowa konstrukcja,
• szybka reakcja na zmiany ciśnienia,
• możliwość stosowania jako tłumik pulsacji i uderzeń hydraulicznych.

Dane techniczne

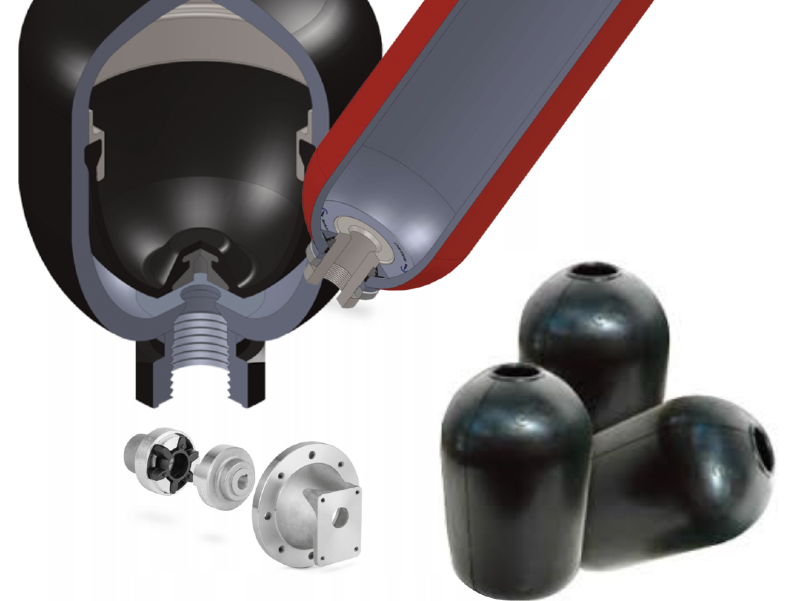

Budowa hydroakumulatora membranowego

Hydroakumulator typu AMS wykorzystuje elastyczną membranę oddzielającą gaz od cieczy hydraulicznej. Taka konstrukcja zapewnia szybką reakcję hydroakumulatora na zmiany ciśnienia i pozwala na uzyskanie kompaktowych wymiarów.

W hydroakumulatorach AMS stosowane są membrany wykonane między innymi z NBR, ECO, IIR oraz FKM. W oferowanym modelu zastosowano membranę NBR.

Zawór gazowy M28x1,5

Model wyposażony jest w zawór gazowy M28x1,5, który umożliwia kontrolę oraz ustawienie ciśnienia wstępnego hydroakumulatora przy użyciu odpowiedniego zestawu do ładowania azotem.

Oznaczenie VM w kodzie produktu odpowiada wykonaniu z zaworem gazowym M28x1,5.

Ciśnienie wstępne

Końcowe oznaczenie /30 wskazuje wykonanie z nominalnym ciśnieniem wstępnym 30 bar. Wartość ciśnienia wstępnego należy zawsze dobrać do parametrów konkretnego układu hydraulicznego.

Zastosowanie

Hydroakumulator membranowy może być stosowany między innymi w:

• agregatach hydraulicznych,
• układach hydrauliki siłowej,
• maszynach przemysłowych,
• maszynach rolniczych,
• układach tłumienia pulsacji,
• instalacjach wymagających stabilizacji ciśnienia,
• układach kompensujących chwilowe zapotrzebowanie na olej,
• instalacjach narażonych na uderzenia hydrauliczne.

Montaż hydroakumulatora

Hydroakumulatory membranowe AMS mogą być montowane w różnych pozycjach. Preferowany jest montaż pionowy z zaworem gazowym skierowanym do góry.

Przed montażem należy sprawdzić zgodność symbolu, maksymalnego ciśnienia roboczego, przyłącza olejowego, rodzaju membrany oraz ciśnienia wstępnego z wymaganiami układu hydraulicznego.
