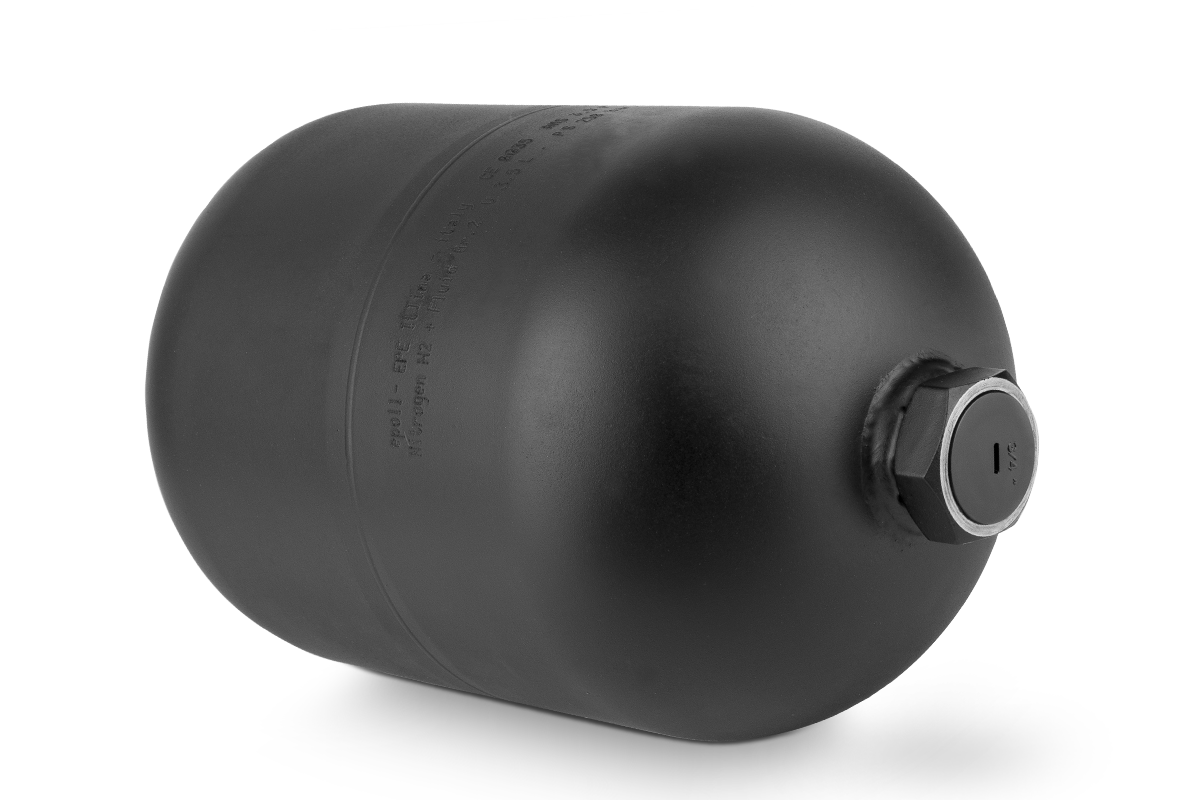

Hydroakumulator membranowy poj. 3,5 AMS3,5P250CG5VM-8/30

Hydroakumulator membranowy EPE 3,5 l 250 bar AMS3,5P250CG5VM-8/30

Hydroakumulator membranowy EPE AMS3,5P250CG5VM-8/30 to akumulator hydrauliczny z serii AMS o pojemności nominalnej 3,5 l i maksymalnym ciśnieniu roboczym 250 bar.

Hydroakumulator przeznaczony jest do pracy w układach hydrauliki siłowej, w których wymagane jest magazynowanie energii hydraulicznej, stabilizacja ciśnienia, tłumienie pulsacji oraz ograniczanie uderzeń hydraulicznych.

Model posiada membranę wykonaną z NBR, przyłącze olejowe 3/4" oraz zawór gazowy M28x1,5. Oznaczenie -8/30 wskazuje wykonanie z dokumentacją zgodną z PED oraz standardowym ciśnieniem wstępnym 30 bar.

Najważniejsze cechy

• producent: EPE Italiana,
• seria: AMS,
• symbol: AMS3,5P250CG5VM-8/30,
• rodzaj: hydroakumulator membranowy,
• pojemność nominalna: 3,5 l,
• maksymalne ciśnienie robocze: 250 bar,
• przyłącze olejowe: 3/4",
• zawór gazowy: M28x1,5,
• membrana: NBR,
• zakres temperatury wg specyfikacji produktu: -20°C do +80°C,
• ciśnienie wstępne: 30 bar,
• certyfikat / dokumentacja: TAK,
• wykonanie PED: kod 8,
• kompaktowa konstrukcja,
• szybka reakcja na zmiany ciśnienia,
• możliwość montażu w różnych pozycjach.

Dane techniczne

Oznaczenie AMS3,5P250CG5VM-8/30 – co oznacza?

Hydroakumulator membranowy – zasada działania

Hydroakumulator membranowy posiada elastyczną membranę oddzielającą część gazową od oleju hydraulicznego. Podczas wzrostu ciśnienia w układzie olej wpływa do hydroakumulatora i spręża gaz znajdujący się po drugiej stronie membrany.

Gdy ciśnienie w instalacji spada, zgromadzona energia może zostać ponownie przekazana do układu hydraulicznego. Dzięki temu hydroakumulator może wspomagać układ podczas chwilowego zwiększonego zapotrzebowania na olej oraz ograniczać pulsacje i gwałtowne zmiany ciśnienia.

Membrana NBR

W modelu AMS3,5P250CG5VM-8/30 zastosowano membranę wykonaną z NBR – kauczuku nitrylowego. Jest to materiał powszechnie stosowany w hydraulice i przystosowany do współpracy z wieloma typowymi olejami hydraulicznymi.

Przed zastosowaniem hydroakumulatora należy zawsze sprawdzić zgodność używanej cieczy hydraulicznej z materiałem membrany.

Przyłącze hydrauliczne 3/4"

Hydroakumulator posiada przyłącze olejowe 3/4" BSP. W kodzie produktu wykonanie to oznaczone jest symbolem G5.

Przed montażem należy sprawdzić rodzaj gwintu i parametry przyłącza w instalacji hydraulicznej.

Zawór gazowy M28x1,5

Model posiada zawór gazowy M28x1,5 oznaczony w kodzie jako VM. Konstrukcja zaworu pozwala na kontrolę oraz regulację ciśnienia wstępnego przy użyciu odpowiedniego zestawu do kontroli i ładowania hydroakumulatorów.

Ciśnienie wstępne 30 bar

Oznaczenie /30 wskazuje standardowe ciśnienie wstępne wynoszące 30 bar.

Ciśnienie wstępne hydroakumulatora powinno być zawsze dobrane do rzeczywistych parametrów pracy układu hydraulicznego. Przed uruchomieniem należy sprawdzić wartość podaną na tabliczce znamionowej urządzenia.

Dokumentacja PED

Oznaczenie -8 wskazuje wykonanie objęte wymaganiami PED 2014/68/EU. Dla hydroakumulatorów serii AMS o pojemności powyżej 1 l producent przewiduje odpowiednią dokumentację zgodności i dokumentację użytkową.

Model o pojemności 3,5 l i ciśnieniu 250 bar znajduje się według danych producenta w kategorii PED II.

Zastosowanie

Hydroakumulator membranowy EPE AMS3,5P250CG5VM-8/30 może być stosowany między innymi w:

• agregatach hydraulicznych,
• układach hydrauliki siłowej,
• maszynach przemysłowych,
• maszynach rolniczych,
• obrabiarkach,
• układach tłumienia pulsacji,
• układach amortyzacji uderzeń hydraulicznych,
• instalacjach stabilizujących ciśnienie,
• układach wymagających chwilowego magazynowania energii hydraulicznej.

Montaż

Hydroakumulatory membranowe serii AMS mogą być montowane w różnych pozycjach. Producent wskazuje jednak jako preferowany montaż pionowy z zaworem gazowym skierowanym ku górze.

Przed montażem należy sprawdzić, czy oznaczenie na tabliczce znamionowej odpowiada zamówionemu modelowi oraz czy maksymalne dopuszczalne ciśnienie hydroakumulatora jest równe lub wyższe od maksymalnego ciśnienia układu hydraulicznego.
