Karta sterująca E-BM-AS-PS-01H/A

Karta sterująca E-BM-AS-PS-01H/A - Atos

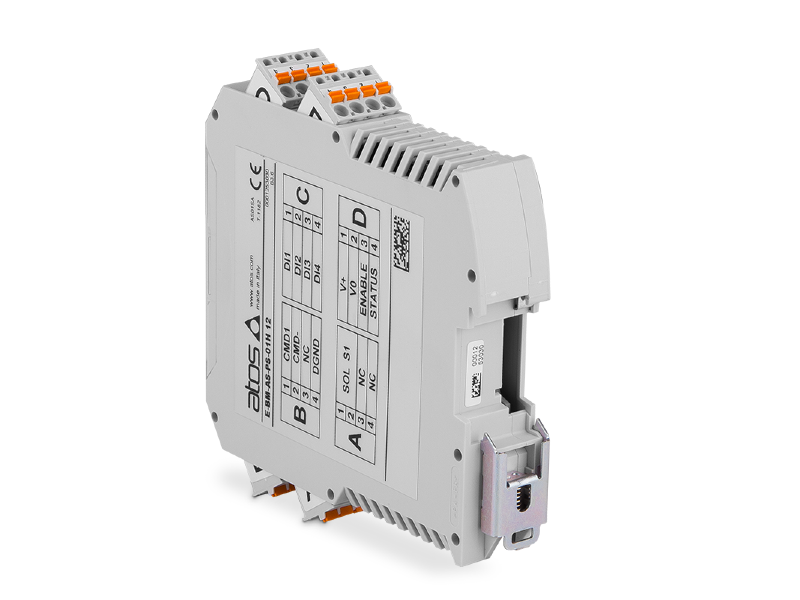

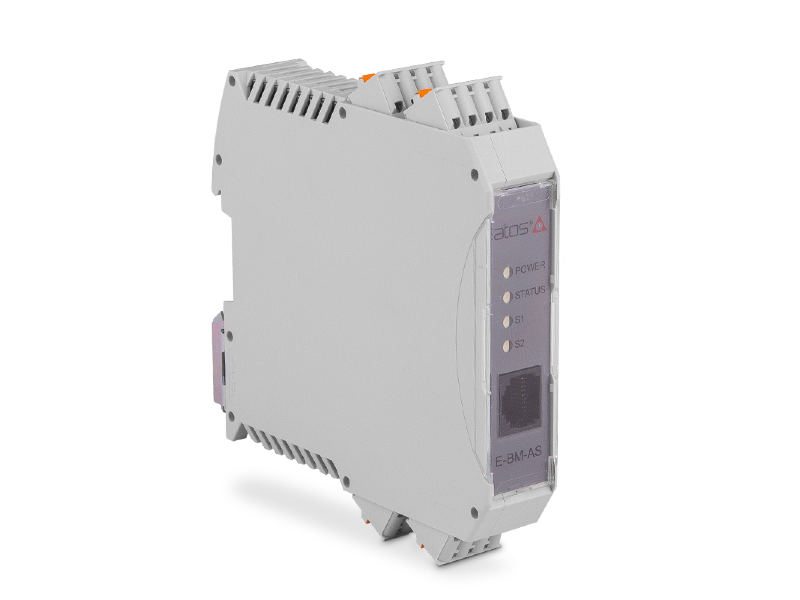

Karta sterująca Atos E-BM-AS-PS-01H/A to zewnętrzny, cyfrowy driver (wzmacniacz), montowany na szynie DIN, przeznaczony do sterowania pojedynczym zaworem (cewka solenoidalna) proporcjonalnym, bez wbudowanego przetwornika (transducer).

Co to jest?

• Cyfrowy driver do zaworów proporcjonalnych – przetwarza sygnał odniesienia (analogowy) na prąd sterujący cewką solenoidalną, co umożliwia precyzyjną kontrolę przepływu hydraulicznego
• Format: off-board, czyli niezależny od samego zaworu, montowany na standardowej szynie DIN (DIN-rail) – co ułatwia instalację w rozdzielnicach i szafach sterowniczych.
• Opcja “A” oznacza dopuszczenie do pracy w środowiskach z możliwością eksplozji („Ex-proof”), czyli bezpiecznych dla takich stref – driver obsługuje cewki solenoidalne przeznaczone do takiego zastosowania

Dlaczego jest ważny?

• Uniwersalne i precyzyjne sterowanie hydraulicznymi zaworami proporcjonalnymi
• Dzięki przetwarzaniu sygnału analogowego (np. 0–10 V lub 4–20 mA) na sterowanie prądowe, driver umożliwia dokładną regulację przepływu i ciśnienia w układzie hydraulicznym – niezbędną w precyzyjnych zastosowaniach przemysłowych
• Bezpieczeństwo w środowiskach zagrożonych wybuchem
• Wersja „A” została zaprojektowana do stref niebezpiecznych (Ex-proof), co czyni ją istotnym komponentem w zakładach procesowych, chemicznych czy petrochemicznych, gdzie wymagana jest odpowiednia certyfikacja i ochrona
• Łatwy montaż i integracja
• Montaż na standardowej szynie DIN ułatwia instalację i serwisowanie.
• Z kolei dostępność interfejsów programowania (np. RS-232 przez RJ45), diagnostyki LED i opcjonalnego dostępu do rozszerzeń czynią urządzenie wygodnym w zastosowaniu
• Zgodność z cyfrową automatyką
• Cyfrowy driver pozwala na integrację z systemami automatyki – choć w wersji PS (bez fieldbus), takie rozwiązania są początkiem rozbudowy systemów o pełne interfejsy komunikacyjne (jak CANopen, PROFIBUS czy EtherCAT w innych rodzinach E-BM-AES)

Podsumowanie

• Typ urządzenia Cyfrowy driver (wzmacniacz) do zaworów proporcjonalnych Format Off-board, montaż na szynie DIN
• Obsługiwany zawór
• Pojedynczy solenoidalny zawór bez transducer'a
• Bezpieczeństwo Wersja Ex-proof (A) – odpowiednia do stref zagrożonych

Zalety

• Precyzyjna regulacja, łatwy montaż, diagnostyka, możliwość integracji
• Karta sterująca Atos E-BM-AS-PS-01H/A ma zastosowanie wszędzie tam, gdzie trzeba precyzyjnie sterować zaworem proporcjonalnym w układzie hydraulicznym, a sterowanie odbywa się z szafy sterowniczej (off-board, montaż na szynie DIN).

Typowe zastosowania:

• Maszyny przemysłowe – prasy hydrauliczne, wtryskarki, giętarki, maszyny do obróbki metalu i drewna, gdzie trzeba dokładnie regulować siłę lub prędkość siłowników.
• Automatyka procesowa – w układach sterowania przepływem cieczy (np. w rafineriach, zakładach chemicznych, papierniach), gdzie wymagane jest precyzyjne dozowanie.
• Maszyny mobilne – żurawie, wózki widłowe, pojazdy specjalne, w których sterowanie zaworami odbywa się z centralnego modułu sterującego.
• Instalacje w strefach zagrożonych wybuchem (Ex) – wersja “A” jest dostosowana do pracy w środowiskach o podwyższonym ryzyku zapłonu, np. w przemyśle petrochemicznym, gazowym czy lakierniczym.
• Systemy hydrauliki precyzyjnej – laboratoria, stanowiska testowe, symulatory, gdzie ważna jest powtarzalność i małe odchylenia parametrów.

W skrócie — ta karta jest „mózgiem” sterującym zaworem proporcjonalnym, zapewniającym płynne, stabilne i bezpieczne działanie całego układu hydraulicznego, nawet w bardzo wymagających warunkach.
