Karta sterująca E-BM-AS-PS-05H/I

Karta sterująca E-BM-AS-PS-05H/I - Atos

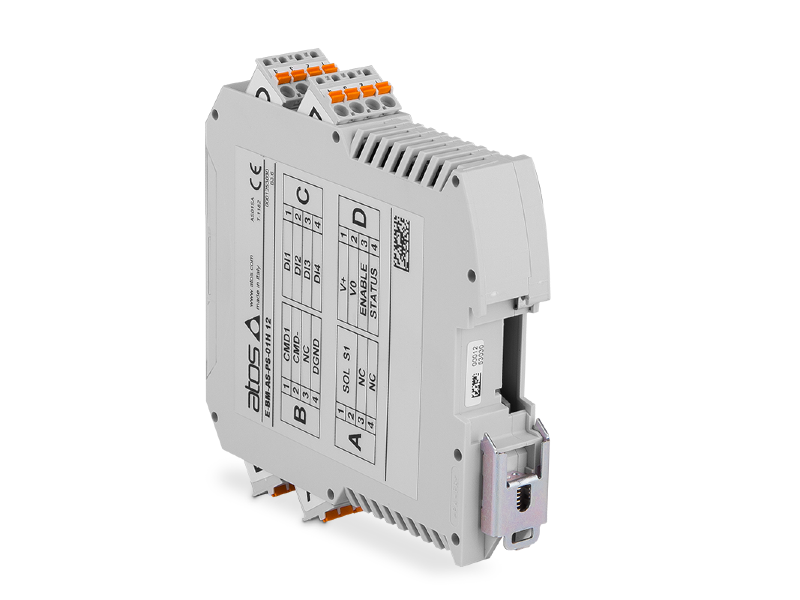

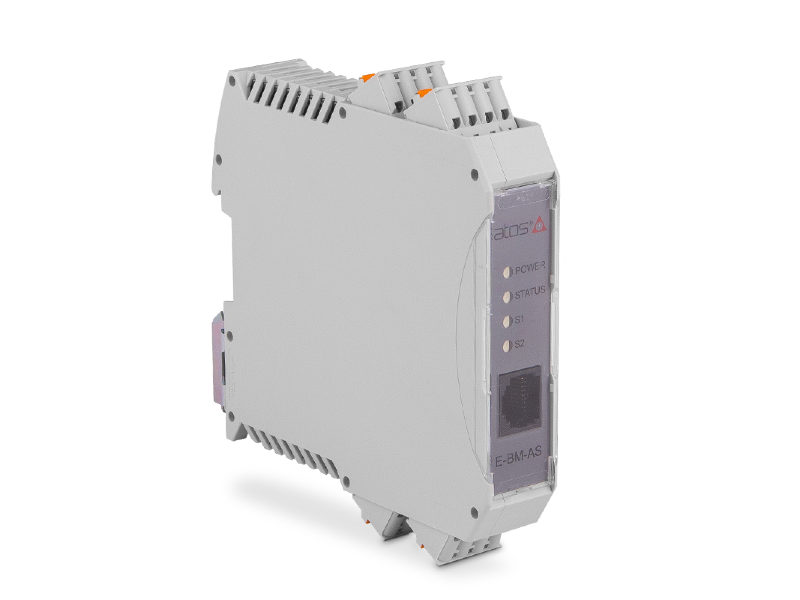

Karta sterująca Atos E-BM-AS-PS-05H/I to cyfrowy driver (wzmacniacz) montowany na szynie DIN (off-board), przeznaczony do precyzyjnego sterowania dwiema cewkami zaworów proporcjonalnych lub jedną cewką typu podwójnego (double solenoid) – bez wbudowanego przetwornika (transducer).

Co oznacza kod 05H/I? 05H – driver obsługuje dwie analogowe sygnały wejściowe, co pozwala na:

• Sterowanie zaworem z dwiema cewkami (double solenoid)
• Niezależne sterowanie dwoma pojedynczymi zaworami solenoidowymi.
• /I – oznacza domyślny zakres wejściowy ustawiony jako 4–20 mA, zalecany w systemach przemysłowych dla większej odporności na zakłócenia i wykrywania przerwania pętli sygnałowej.

Opis

• Zasilanie Standard: 24 V DC (z opcją 12 V DC do aplikacji mobilnych)
• Maksymalny prąd na cewkę Do 2,7 A (24 V), do 3,3 A przy 12 V, różne wartości przy
• Wejścia analogowe
• Dwa sygnały referencyjne (CMD1 i CMD2), napięciowe (±10 V) lub prądowe (±20 mA / 4–20 mA)

Bezpieczeństwo

• Ochrona przeciwzwarciowa, odwrócenie polaryzacji, detekcja przerwania pętli prądowej
• Diagnostyka i komunikacja Port RS-232 przez RJ45 do programowania, diody LED LED do bieżącej diagnostyki
• Dodatkowe opcje Lineryzacja, generowanie wewnętrznego sygnału referencyjnego, rampy, wibracja (dither), ograniczanie hydraulicznej mocy (/W)
• Wymiary i montaż
• Obudowa plastykowa, stopień ochrony IP20, montaż na szynie DIN, masa ok. 130 g

Podsumowanie — co to jest E-BM-AS-PS-05H/I?

To zaawansowany cyfrowy wzmacniacz montowany na szynie DIN, przystosowany do sterowania dwoma cewkami zaworów proporcjonalnych (lub jedną z podwójną cewką), wykorzystujący sygnały analogowe (w tym 4–20 mA), z ochroną, diagnostyką i rozbudowanymi opcjami programowalnymi — idealny do zastosowań wymagających precyzji i niezawodności w automatyce hydraulicznej.

Karta sterująca Atos E-BM-AS-PS-05H/I znajduje zastosowanie w układach hydraulicznych, w których wymagane jest precyzyjne i niezawodne sterowanie dwoma cewkami zaworów proporcjonalnych (lub jedną podwójną cewką) z poziomu szafy sterowniczej

Typowe obszary zastosowania:

• Maszyny przemysłowe – prasy, wtryskarki, linie produkcyjne, urządzenia do obróbki metalu i tworzyw, gdzie konieczna jest płynna regulacja przepływu lub ciśnienia.
• Automatyka procesowa – instalacje w rafineriach, zakładach chemicznych i spożywczych, do precyzyjnego dozowania i sterowania przepływem.
• Maszyny mobilne – żurawie, dźwigi, pojazdy specjalistyczne, w których zawory proporcjonalne sterowane są z centralnego systemu.
• Systemy wymagające sterowania kierunkiem ruchu – np. napędy siłowników dwustronnego działania, gdzie dwie cewki zaworu obsługują przeciwne kierunki pracy.
• Aplikacje z sygnałem 4–20 mA – środowiska o dużych zakłóceniach elektromagnetycznych, gdzie istotna jest odporność sygnału sterującego i możliwość wykrycia jego przerwania.

W skrócie — ten model jest „pośrednikiem” między systemem automatyki a zaworami proporcjonalnymi, zapewniającym płynną i dokładną pracę układu hydraulicznego w wymagających aplikacjach.
