Karta sterująca E-MI-AC-01F

Karta sterująca E-MI-AC-01F - Atos

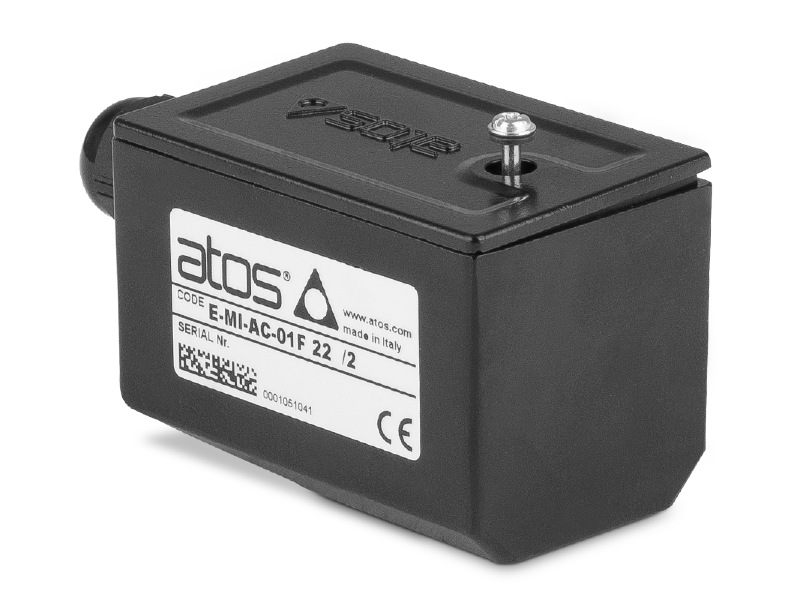

Karta sterująca Atos E-MI-AC-01F to analogowy sterownik elektroniczny przeznaczony do napędu zaworów proporcjonalnych bez transduktora (czujnika pozycji lub ciśnienia).

Jest to element wykorzystywany w układach hydraulicznych do precyzyjnego sterowania przepływem, ciśnieniem lub pozycją tłoczyska zaworu

Opis techniczny

• Typ: E-MI-AC-01F
• Zasilanie: 24 V DC (zakres 21–33 V)
• Maksymalny pobór mocy: do 40 W
• Typ sygnału wejściowego: analogowy (napięcie lub prąd)
• Typ sygnału wyjściowego: prądowy (do cewki zaworu)
• Obudowa: modułowa, montaż na szynie DIN lub panelu

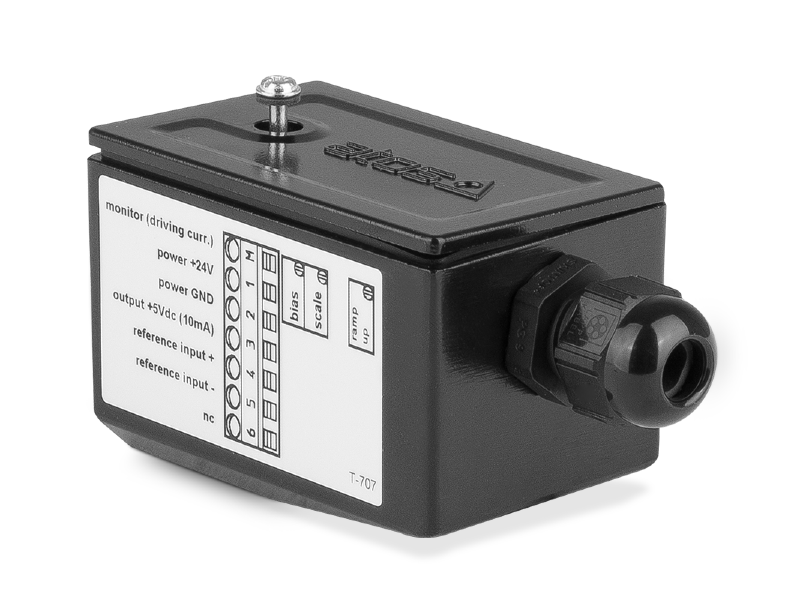

• Regulacje: potencjometryczne ustawienia: Bias (przesunięcie), Scale (skalowanie), Ramp (czas narastania i opadania sygnału)
• Wersja: standardowa lub z asymetrycznymi rampami (oznaczenie /RR)

Zastosowanie E-MI-AC-01F znajduje zastosowanie w układach hydraulicznych, gdzie wymagane jest precyzyjne sterowanie zaworami proporcjonalnymi bez transduktora.

Dzięki możliwości regulacji parametrów pracy, takich jak przesunięcie, skalowanie i czas narastania/opadania sygnału, umożliwia dostosowanie działania zaworu do specyficznych potrzeb aplikacji.

Karta sterująca E-MI-AC-01F firmy Atos jest stosowana głównie w przemysłowych układach hydrauliczych, szczególnie tam, gdzie potrzebne jest precyzyjne sterowanie zaworami proporcjonalnymi bez transduktora.

Typowe zastosowania:

Maszyny przemysłowe

• Prasy hydrauliczne, wtryskarki, giętarki, maszyny CNC.
• Precyzyjne sterowanie położeniem tłoczyska lub przepływem oleju hydraulicznym.

Robotyka i automatyka

• Napędy hydrauliczne w robotach lub urządzeniach manipulacyjnych, gdzie wymagane jest płynne i dokładne sterowanie ruchem.

Systemy mobilne

• Maszyny budowlane (koparki, dźwigi, ładowarki), rolnicze (kombajny, ciągniki z hydrauliką sterowaną proporcjonalnie).

Aplikacje specjalistyczne

• Układy testowe i stanowiska badawcze, gdzie potrzebna jest regulacja przepływu lub ciśnienia w sposób płynny i powtarzalny.

Dlaczego właśnie tam:

• Karta pozwala regulować przepływ i ciśnienie zaworu proporcjonalnego przy sygnale analogowym,
• Nie wymaga dodatkowych czujników pozycji (transduktorów), co upraszcza instalację i obniża koszty,
• Ma możliwość precyzyjnego dopasowania parametrów: przesunięcia (Bias), skali (Scale), i ramp sygnału (narastanie/opadanie).
