Kołnierz do wspawania TKD 63/H

Kołnierz do wspawania TKD 63/H

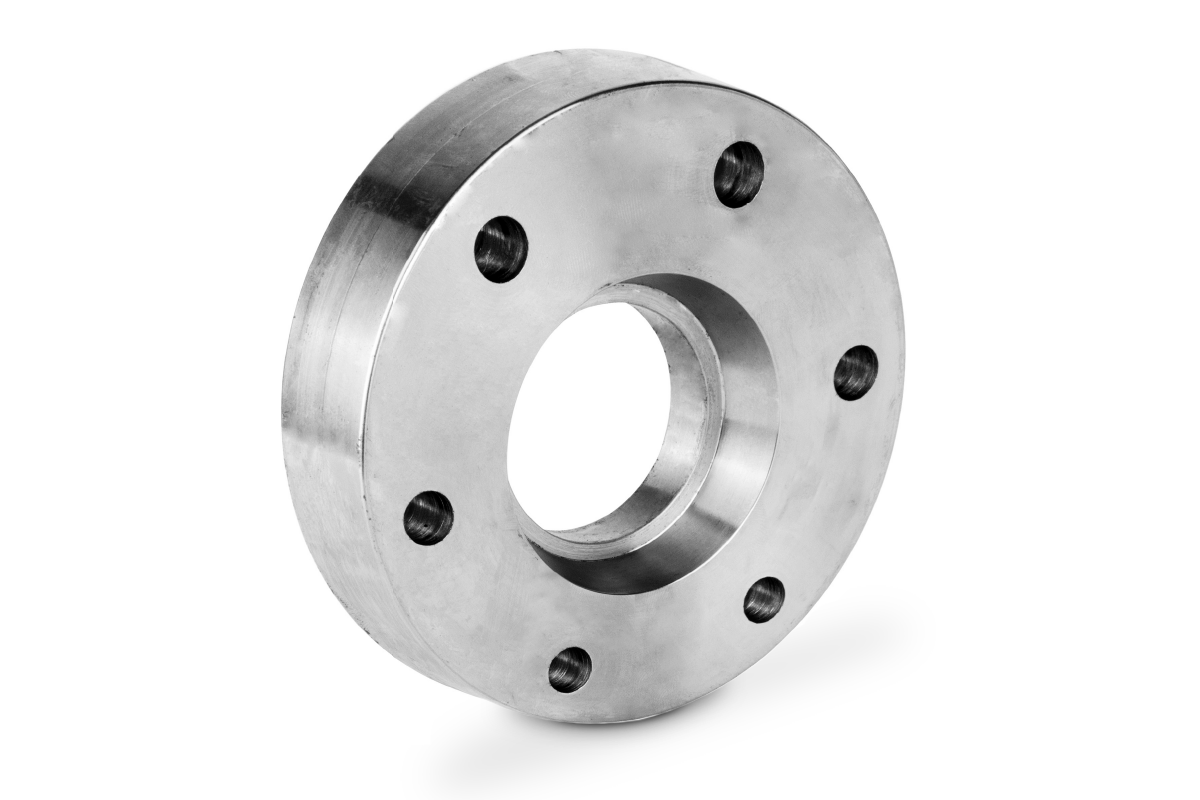

Kołnierz do wspawania TKD 63/H to stalowy kołnierz spawany typu czołowego, przeznaczony do wykonywania trwałego połączenia spawanego. Element wykonany jest z materiału 18G2A.

Konstrukcja serii TKD obejmuje centralny otwór oraz 6 otworów ØE rozmieszczonych co 60°. Model należy dobierać według pełnego symbolu oraz wymiarów podanych w tabeli technicznej.

Najważniejsze cechy

• kołnierz spawany typu czołowego,
• materiał: 18G2A,
• 6 otworów montażowych rozmieszczonych co 60°,
• dobór według pełnego symbolu i wymiarów konstrukcyjnych,
• przeznaczony do trwałego połączenia przez wspawanie.

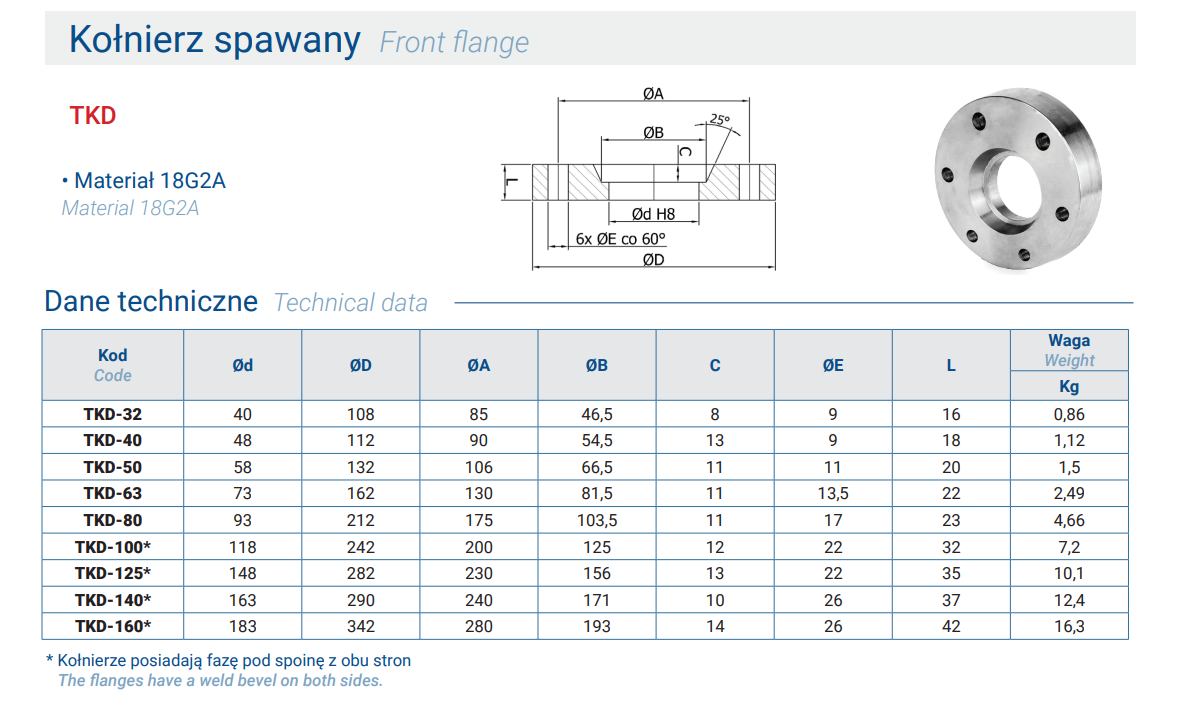

Wymiary kołnierza TKD 63/H

Zastosowanie

Kołnierz TKD 63/H jest przeznaczony do zastosowań, w których wymagane jest trwałe połączenie spawane z wykorzystaniem kołnierza czołowego o określonych wymiarach. Może być stosowany jako element konstrukcyjny w zespołach wykonywanych lub regenerowanych z użyciem połączeń spawanych.

Przy doborze należy zwrócić szczególną uwagę na średnice Ød, ØD, ØA i ØB, wymiar C, średnicę otworów ØE oraz długość L. Pozwala to dopasować wariant TKD do wymaganej konstrukcji.

Jak dobrać właściwy kołnierz TKD?

Przed zakupem należy porównać symbol TKD 63/H oraz komplet wymiarów: Ød 73 mm, ØD 162 mm, ØA 130 mm, ØB 81,5 mm, C 11 mm, ØE 13,5 mm i L 22 mm.

Nie należy dobierać kołnierza wyłącznie na podstawie wyglądu zewnętrznego. Poszczególne modele serii TKD są do siebie podobne wizualnie, ale różnią się wymiarami konstrukcyjnymi.
