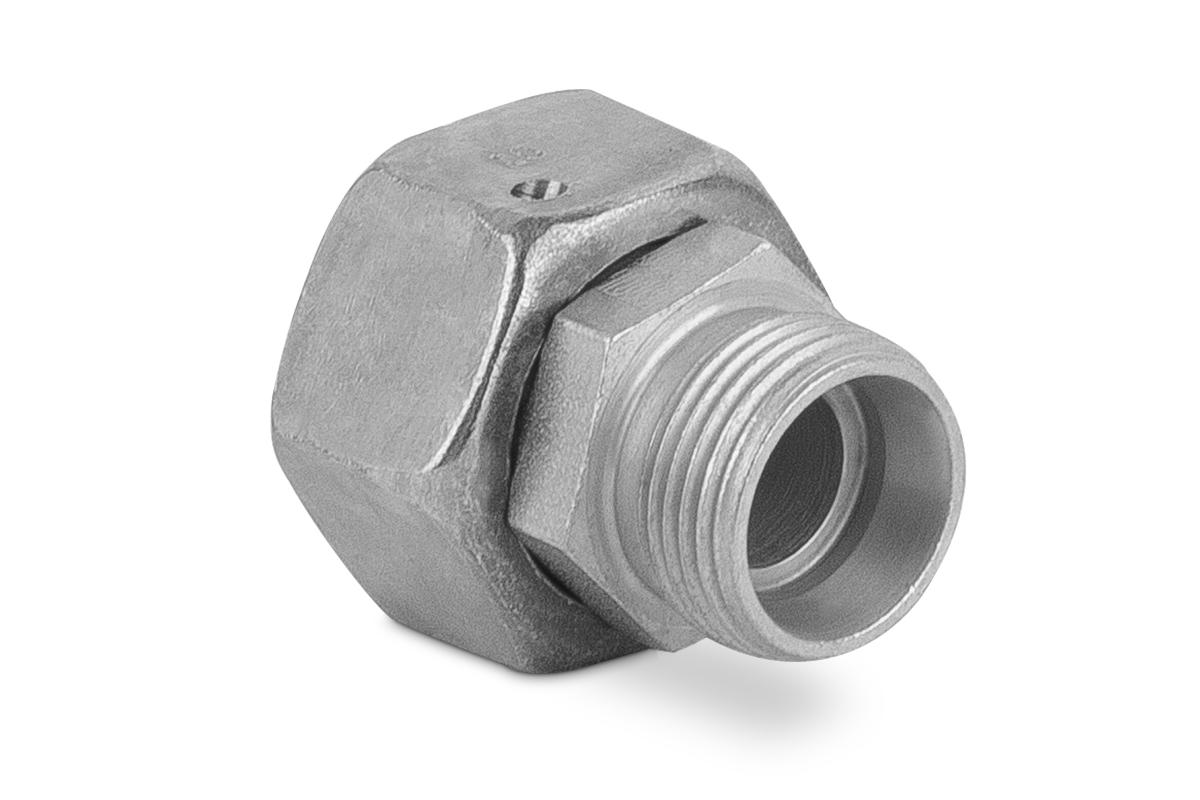

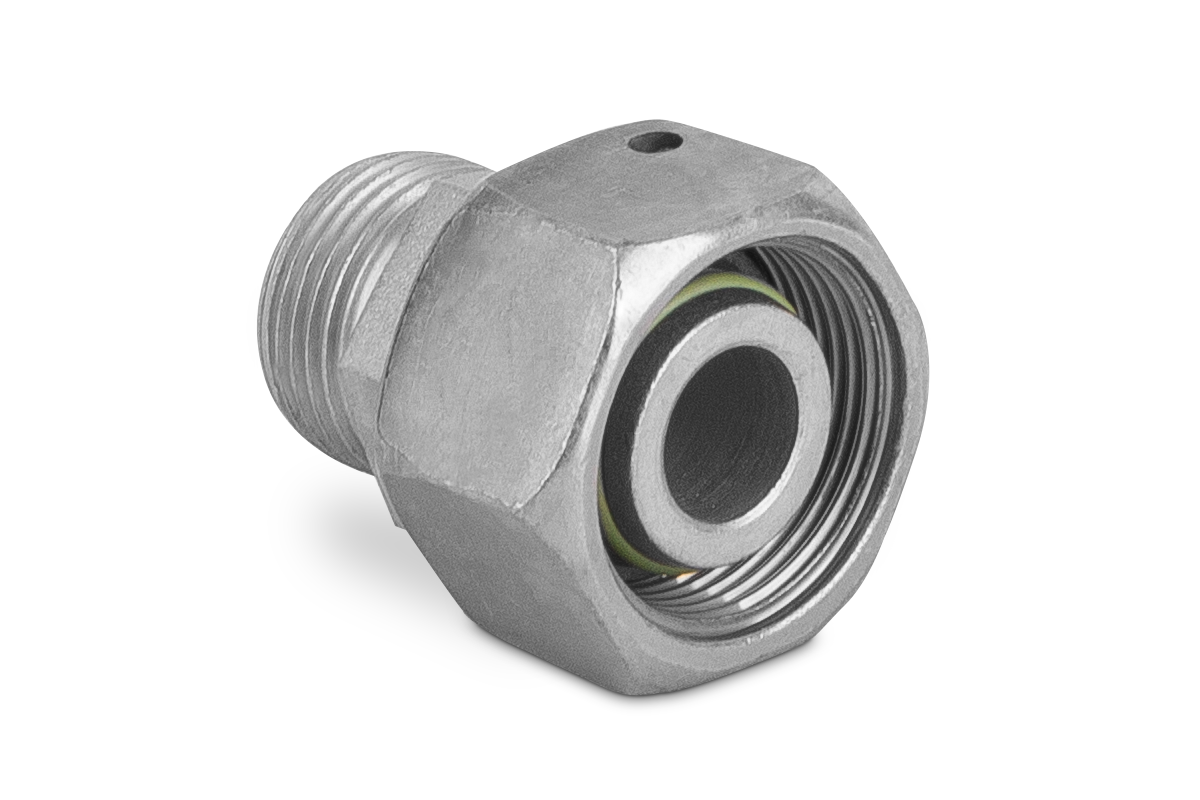

Korpus złączki redukcyjnej metrycznej M52x2 42L - M30x2 22L 7370-42/22L-1NI

Korpus złączki redukcyjnej metrycznej 7370-42/22L-1NI - 42L/22L

7370-42/22L-1NI to korpus redukcyjnej złączki metrycznej typu RDSW, przeznaczony do łączenia rur o różnych średnicach w układach hydraulicznych. Wariant należy do serii lekka L i łączy stronę 42L ze stroną 22L.

Według karty katalogowej maksymalne ciśnienie robocze dla tego wariantu wynosi 160 bar. Złączka jest przeznaczona do metrycznych połączeń rurowych DIN stosowanych w hydraulice siłowej.

Dane techniczne 7370-42/22L-1NI

Zastosowanie

Złączka 7370-42/22L-1NI służy do wykonania redukcyjnego połączenia dwóch metrycznych przewodów rurowych o średnicach 42 mm i 22 mm. Stosowana jest w instalacjach hydrauliki siłowej, maszynach oraz układach przemysłowych wykorzystujących metryczne złącza rurowe.

Jak dobrać złączkę 7370-42/22L-1NI?

Przed zakupem należy sprawdzić pełny symbol, serię L, średnice rur 42 mm / 22 mm, gwinty M52x2 / M30x2 oraz wymagane ciśnienie robocze. Dla modelu 7370-42/22L-1NI karta katalogowa podaje 160 bar.

Nie należy dobierać złączki wyłącznie na podstawie zdjęcia. W serii 7370 występują warianty L i S o różnych średnicach, gwintach i dopuszczalnym ciśnieniu pracy.

FAQ - najczęstsze pytania

Do czego służy złączka 7370-42/22L-1NI?

Element serii 7370 RDSW służy do redukcyjnego połączenia metrycznych przewodów rurowych o średnicach 42 mm i 22 mm w serii L.

Jakie ciśnienie robocze ma 7370-42/22L-1NI?

Maksymalne ciśnienie robocze podane w karcie katalogowej wynosi 160 bar.

Jakie są główne wymiary 7370-42/22L-1NI?

ØD1 = 42 mm, ØD2 = 22 mm, L1 = 44 mm, L2 = 60 mm, CH2 = 36 mm, CH3 = 60 mm, ØF1 = M52x2, CH = 50 mm.

Jakie uszczelnienie przewidziano dla serii 7370?

Karta katalogowa podaje standardowe uszczelnienie FKM; opcjonalnie dostępne są NBR i EPDM.
