Obejma z dwoma czopami CL 130150 Eurosnodi do cylindra hydraulicznego

Obejma z dwoma czopami CL 130150 Eurosnodi do cylindra hydraulicznego

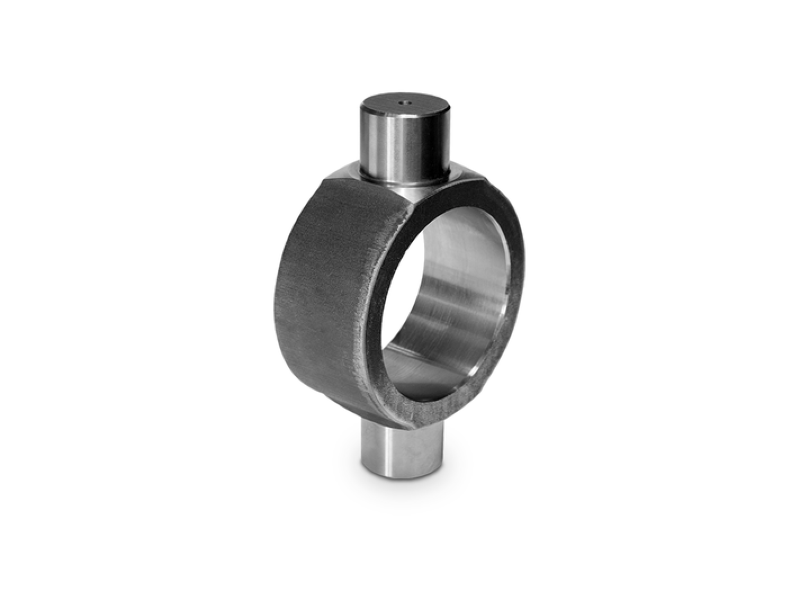

Obejma CL 130150 marki Eurosnodi to stalowa obejma z dwoma czopami przeznaczona do wspawania w rurę cylindra hydraulicznego. Element umożliwia wykonanie punktu mocowania, wokół którego cylinder może obracać się w osi dwóch czopów.

Seria CL jest stosowana przy budowie oraz regeneracji cylindrów hydraulicznych. Takie rozwiązanie spotyka się między innymi w mechanizmach wywrotu samochodów ciężarowych, przyczep i maszyn rolniczych, a także w innych konstrukcjach wymagających przegubowego mocowania cylindra.

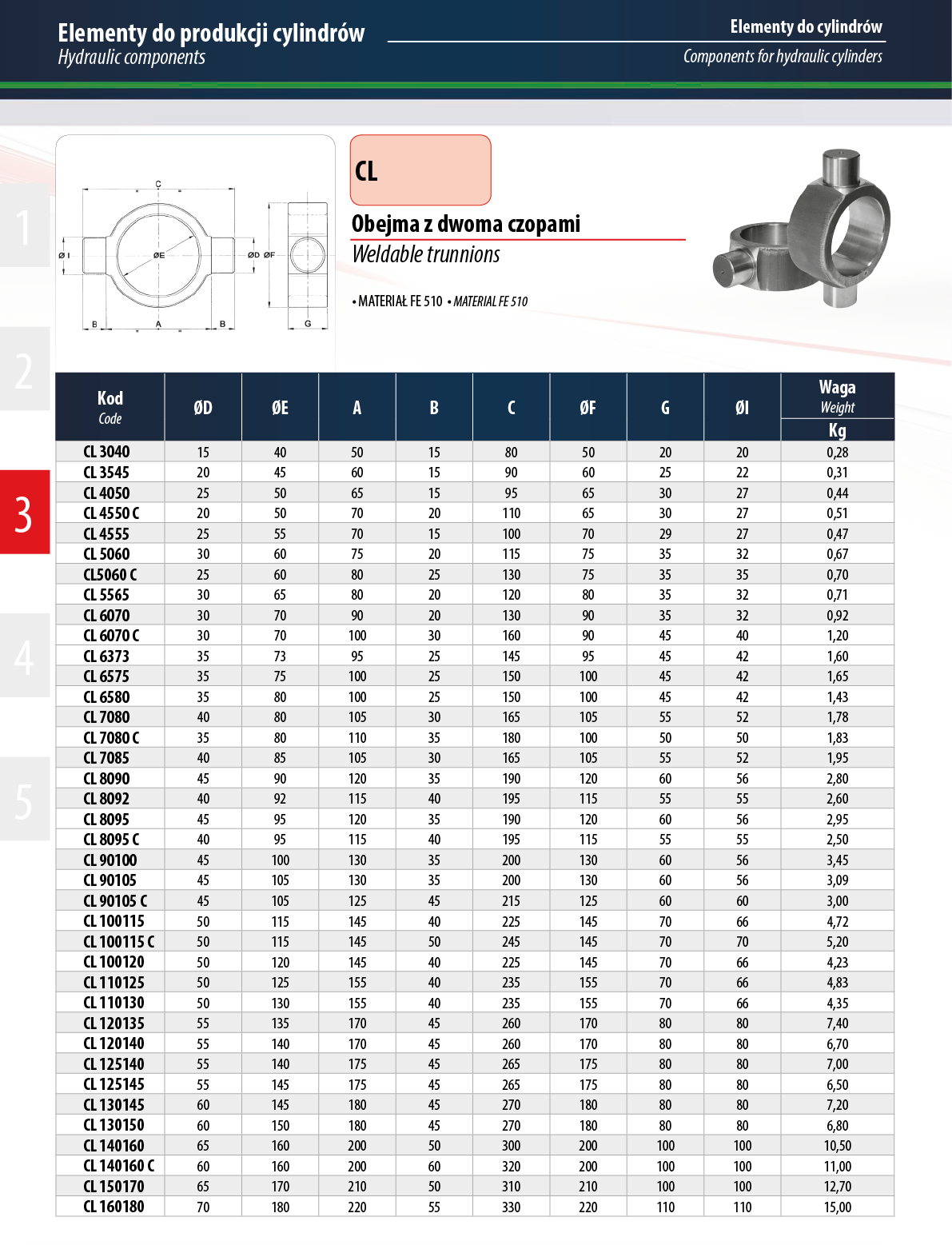

Dane techniczne obejmy CL 130150

Zastosowanie

Obejma CL 130150 jest elementem montażowym przeznaczonym do wspawania w rurę cylindra hydraulicznego. Dwa czopy umożliwiają osadzenie cylindra w odpowiednich podporach i wykonanie ruchomego połączenia wokół osi czopów.

Rozwiązanie jest wykorzystywane w cylindrach pracujących w układach podnoszenia i przechyłu, gdzie podczas wysuwu i wsuwu tłoczyska zmienia się kąt ustawienia całego cylindra.

Jak dobrać obejmę CL 130150?

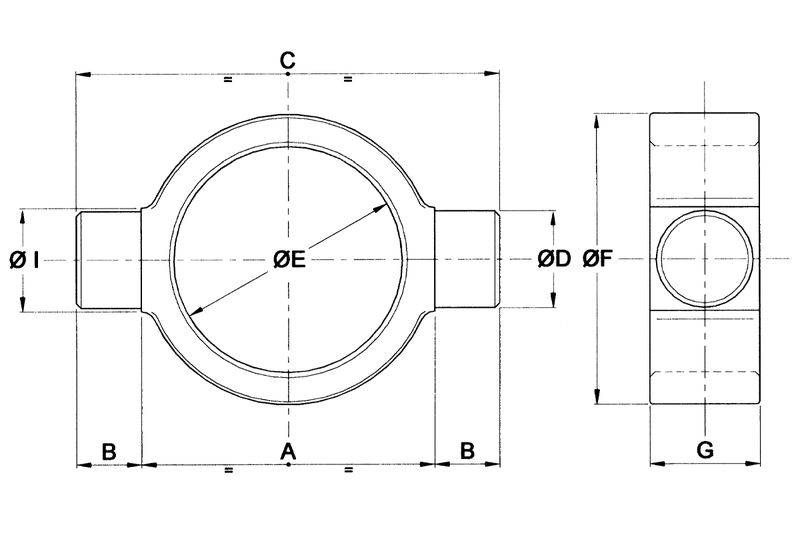

Przed zakupem należy porównać pełny symbol CL 130150 oraz wszystkie wymiary montażowe. Dla tego wariantu średnica E wynosi 150 mm, a całkowity wymiar C 270 mm. Należy również sprawdzić średnice D, F i I oraz wymiary A, B i G.

Nie należy dobierać obejmy wyłącznie na podstawie zdjęcia. Poszczególne modele serii CL są podobne wizualnie, ale różnią się wymiarami czopów, otworu i korpusu.

FAQ – najczęstsze pytania

Do czego służy obejma CL 130150?

Obejma CL 130150 jest przeznaczona do wspawania w rurę cylindra hydraulicznego. Dwa czopy tworzą oś obrotu, dzięki czemu cylinder może pracować przegubowo względem konstrukcji maszyny.

Jakie podstawowe wymiary ma obejma CL 130150?

Średnica E wynosi 150 mm, wymiar A 180 mm, B 45 mm, C 270 mm, średnica D 60 mm, średnica F 180 mm, G 80 mm i średnica I 80 mm.

Z jakiego materiału wykonana jest obejma CL 130150?

Obejmy serii CL są wykonywane ze stali konstrukcyjnej ST52.3 (S355J).

Gdzie stosuje się obejmy serii CL?

Obejmy z dwoma czopami stosuje się przy budowie i regeneracji cylindrów hydraulicznych, między innymi w układach wywrotu samochodów ciężarowych i przyczep rolniczych.
