Obejma z dwoma czopami CL 4555 Eurosnodi do cylindra hydraulicznego

Obejma z dwoma czopami CL 4555 Eurosnodi do cylindra hydraulicznego

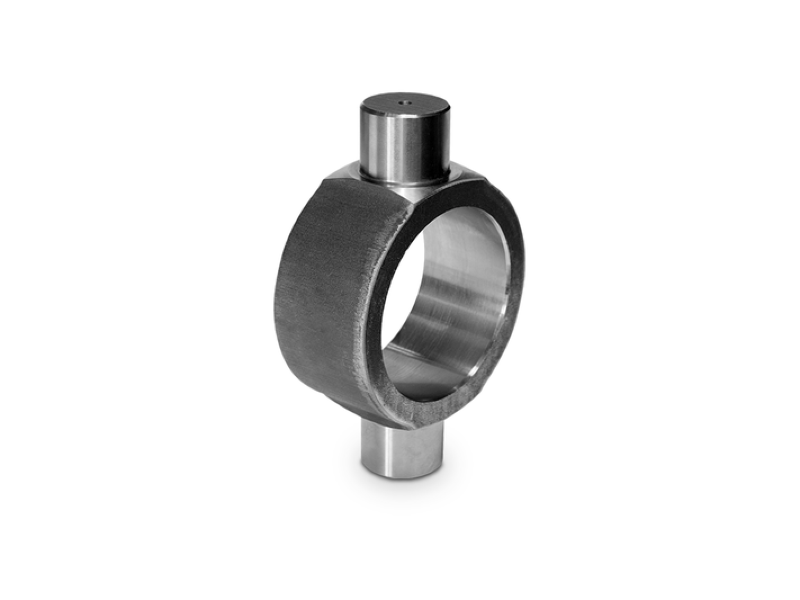

Obejma CL 4555 marki Eurosnodi to stalowa obejma z dwoma czopami przeznaczona do wspawania w rurę cylindra hydraulicznego. Element umożliwia wykonanie punktu mocowania, wokół którego cylinder może obracać się w osi dwóch czopów.

Seria CL jest stosowana przy budowie oraz regeneracji cylindrów hydraulicznych. Takie rozwiązanie spotyka się między innymi w mechanizmach wywrotu samochodów ciężarowych, przyczep i maszyn rolniczych, a także w innych konstrukcjach wymagających przegubowego mocowania cylindra.

Dane techniczne obejmy CL 4555

Zastosowanie

Obejma CL 4555 jest elementem montażowym przeznaczonym do wspawania w rurę cylindra hydraulicznego. Dwa czopy umożliwiają osadzenie cylindra w odpowiednich podporach i wykonanie ruchomego połączenia wokół osi czopów.

Rozwiązanie jest wykorzystywane w cylindrach pracujących w układach podnoszenia i przechyłu, gdzie podczas wysuwu i wsuwu tłoczyska zmienia się kąt ustawienia całego cylindra.

Jak dobrać obejmę CL 4555?

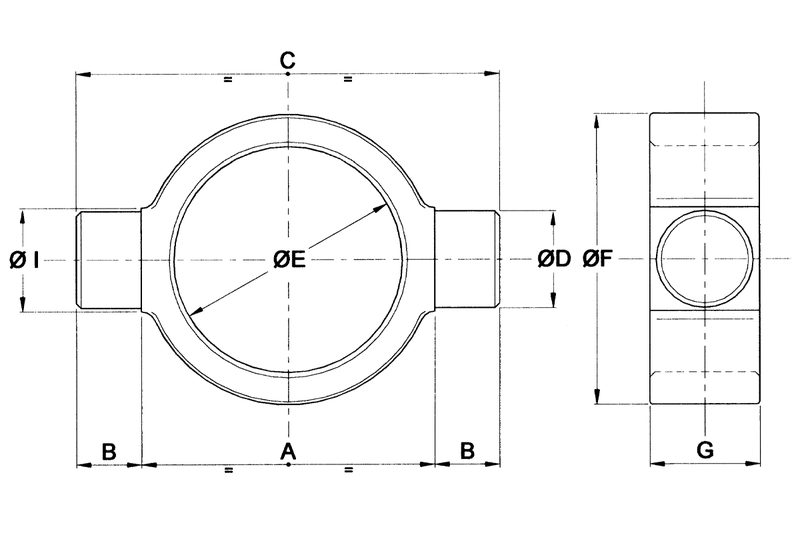

Przed zakupem należy porównać pełny symbol CL 4555 oraz wszystkie wymiary montażowe. Dla tego wariantu średnica E wynosi 55 mm, a całkowity wymiar C 100 mm. Należy również sprawdzić średnice D, F i I oraz wymiary A, B i G.

Nie należy dobierać obejmy wyłącznie na podstawie zdjęcia. Poszczególne modele serii CL są podobne wizualnie, ale różnią się wymiarami czopów, otworu i korpusu.

FAQ – najczęstsze pytania

Do czego służy obejma CL 4555?

Obejma CL 4555 jest przeznaczona do wspawania w rurę cylindra hydraulicznego. Dwa czopy tworzą oś obrotu, dzięki czemu cylinder może pracować przegubowo względem konstrukcji maszyny.

Jakie podstawowe wymiary ma obejma CL 4555?

Średnica E wynosi 55 mm, wymiar A 70 mm, B 15 mm, C 100 mm, średnica D 25 mm, średnica F 70 mm, G 29 mm i średnica I 27 mm.

Z jakiego materiału wykonana jest obejma CL 4555?

Obejmy serii CL są wykonywane ze stali konstrukcyjnej ST52.3 (S355J).

Gdzie stosuje się obejmy serii CL?

Obejmy z dwoma czopami stosuje się przy budowie i regeneracji cylindrów hydraulicznych, między innymi w układach wywrotu samochodów ciężarowych i przyczep rolniczych.
