Pompa ręczna HV Hydraulic PMDVB 12 byAB 380 bar + dźwignia

Pompa ręczna HV Hydraulic PMDVB 12 byAB

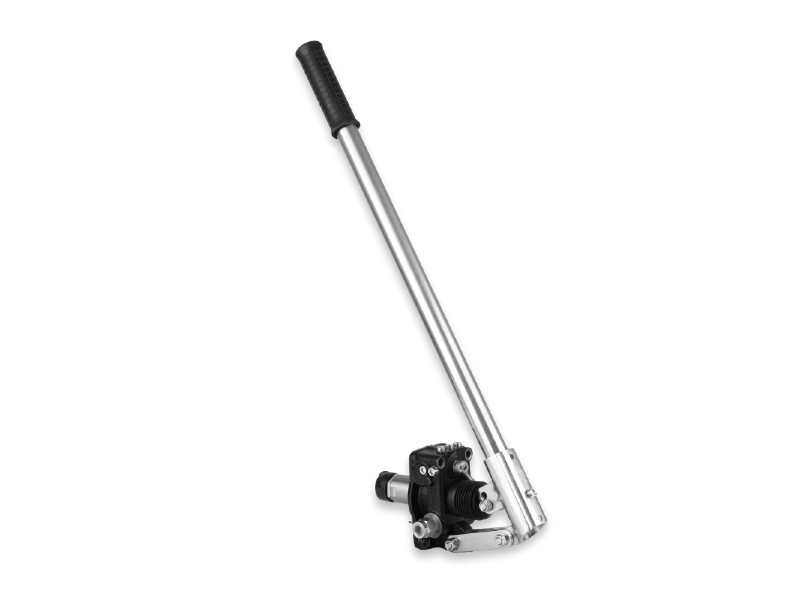

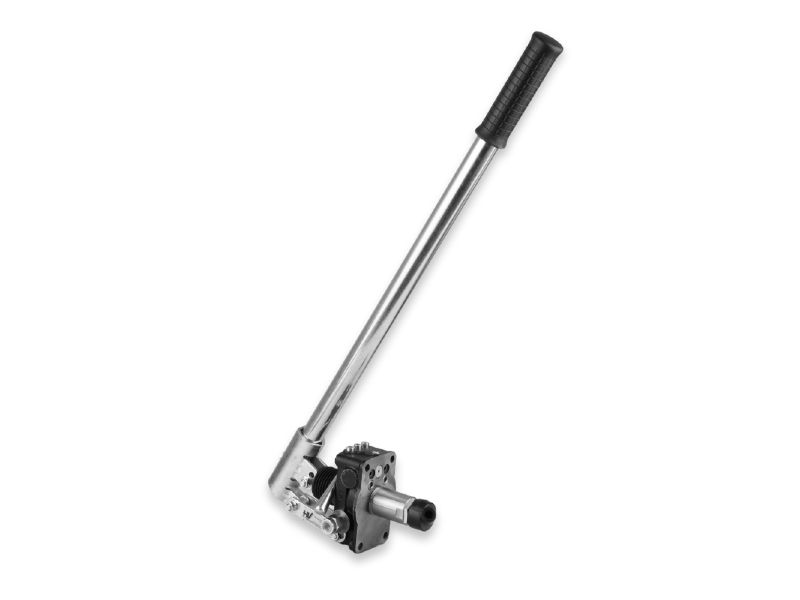

HV Hydraulic PMDVB 12cc-byAB-s to pompa ręczna do obsługi siłowników dwustronnego działania. Konstrukcja jest przeznaczona do montażu na zbiorniku oleju. Oferta obejmuje wykonanie 6060.0105 z osłoną mieszkową oraz dźwignię.

Sterowanie i zamek hydrauliczny

Wbudowany rozdzielacz 4/3 z zamkniętym centrum umożliwia wybór kierunku ruchu siłownika. Podwójny zawór zwrotny sterowany pilotowo, czyli zamek hydrauliczny, blokuje odpływ oleju z siłownika do czasu odblokowania ciśnieniem sterującym.

Dwa zawory przeciążeniowe

Wariant byAB posiada dwa zawory przeciążeniowe, zabezpieczające obwody robocze A i B. Standardowa nastawa fabryczna wynosi 100 bar.

Ciśnienie maksymalne pompy wynosi 380 bar. Jest to dopuszczalna wartość dla pompy, a nie fabryczna nastawa zaworów przeciążeniowych.

Parametry techniczne

• Producent: HV Hydraulic
• Model: PMDVB 12cc-byAB-s
• Symbol: 6060.0105
• Kod zestawu: 6800.0009+PMDVB12cc-byAB-s(6060.0105)
• Zastosowanie: siłowniki dwustronnego działania
• Typ: pompa do montażu na zbiorniku
• Wydajność nominalna: 12 cm³
• Objętość rzeczywista według karty: 12,095 cm³
• Ciśnienie maksymalne: 380 bar
• Ciśnienie optymalne według producenta: 220 bar
• Przyłącza robocze: 2 × G1/4″ BSP
• Rozdzielacz: 4/3 z zamkniętym centrum
• Zamek hydrauliczny: podwójny zawór zwrotny sterowany pilotowo
• Zawory przeciążeniowe: dwa, standardowa nastawa 100 bar
• Osłona mieszkowa: tak
• Dźwignia: w zestawie
• EAN: 2010000080634

Konstrukcja i montaż

Pompa posiada żeliwny korpus, tłok z powłoką Niploy oraz ocynkowane elementy zewnętrzne. Średnica przyłączenia dźwigni wynosi 27 mm. Producent przewiduje zestaw mocujący do zbiornika oleju.

Dobór zbiornika, siłownika oraz nastaw zaworów przeciążeniowych należy dostosować do parametrów całego układu hydraulicznego.
