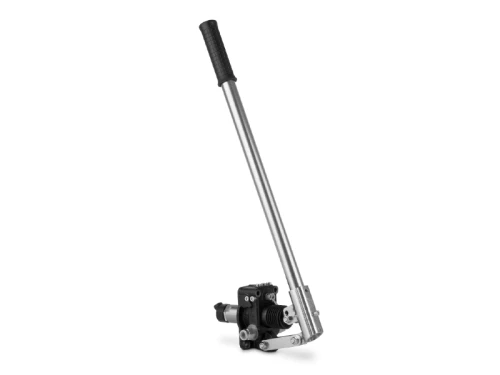

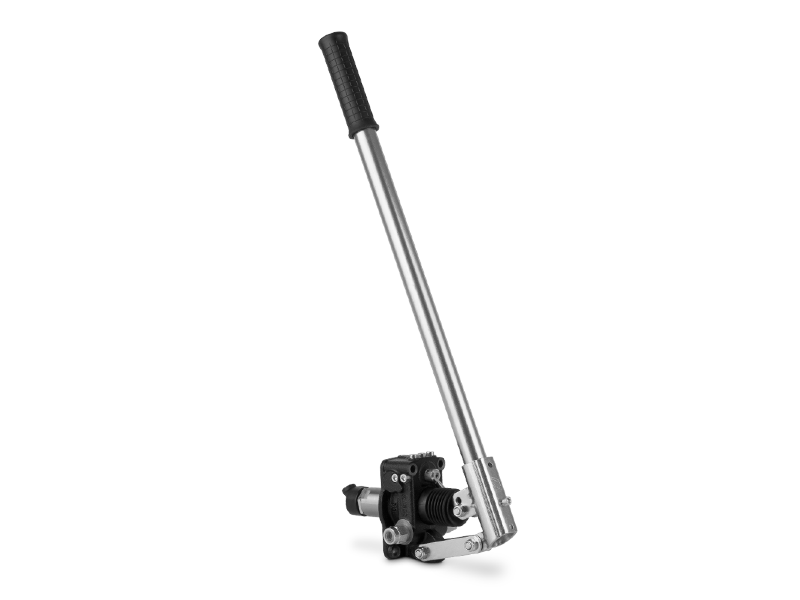

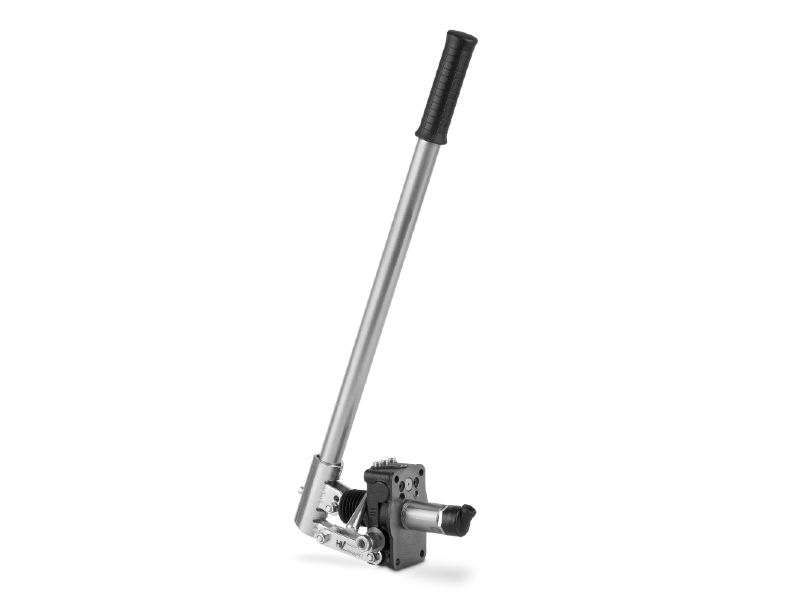

Pompa ręczna HV Hydraulic PMDVB 12 z zamkiem 380 bar + dźwignia

Pompa ręczna HV Hydraulic PMDVB 12

HV Hydraulic PMDVB 12cc-byB-s to pompa ręczna przeznaczona do montażu na zbiorniku oleju i obsługi siłowników dwustronnego działania. Oferta obejmuje wykonanie 6060.0103 z osłoną mieszkową oraz dźwignię.

Sterowanie i zabezpieczenia

Wbudowany rozdzielacz 4/3 z zamkniętym centrum umożliwia wybór kierunku ruchu siłownika. Podwójny zawór zwrotny sterowany pilotowo, czyli zamek hydrauliczny, blokuje odpływ oleju z siłownika do czasu jego odblokowania ciśnieniem sterującym.

Pompa posiada zawór przeciążeniowy, którego standardowa nastawa fabryczna wynosi 100 bar. Maksymalne dopuszczalne ciśnienie pompy wynosi 380 bar — nie jest to wartość fabrycznej nastawy zaworu.

Parametry techniczne

• Producent: HV Hydraulic
• Model: PMDVB 12cc-byB-s
• Symbol: 6060.0103
• Kod zestawu: 6800.0009+PMDVB12cc-byB-s(6060.0103)
• Zastosowanie: siłowniki dwustronnego działania
• Wydajność nominalna: 12 cm³
• Objętość rzeczywista według karty: 12,095 cm³
• Ciśnienie maksymalne: 380 bar
• Ciśnienie optymalne według producenta: 220 bar
• Przyłącza robocze: 2 × G1/4″ BSP
• Rozdzielacz: 4/3 z zamkniętym centrum
• Zamek hydrauliczny: podwójny zawór zwrotny sterowany pilotowo
• Zawór przeciążeniowy: standardowa nastawa 100 bar
• Osłona mieszkowa: tak
• Dźwignia: w zestawie
• EAN: 2010001236672

Konstrukcja i montaż

Pompa posiada żeliwny korpus, tłok z powłoką Niploy oraz ocynkowane elementy zewnętrzne. Producent przewiduje montaż na zbiorniku oleju i dostarcza zestaw mocujący. Dobór zbiornika, siłownika oraz nastawy zabezpieczenia należy dostosować do parametrów całego układu hydraulicznego.
