Pompa ręczna HV Hydraulic PMSE 15 350 bar + dźwignia

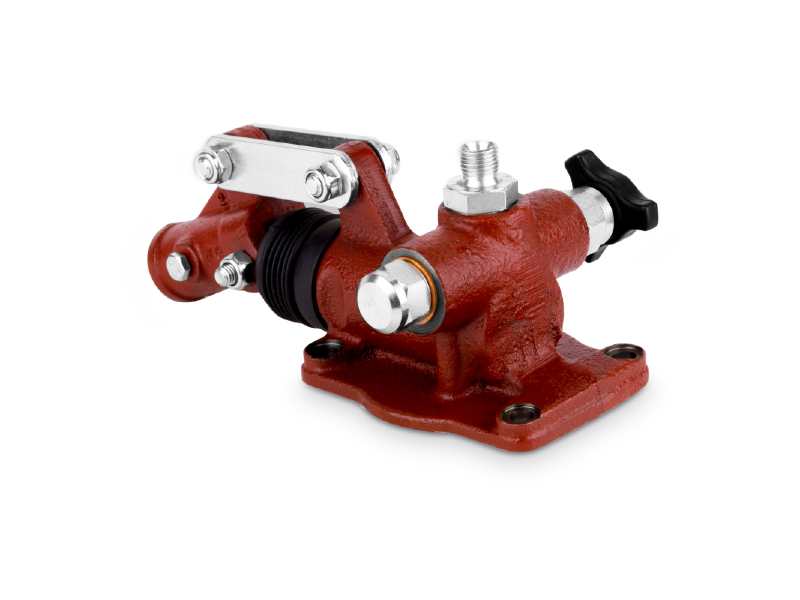

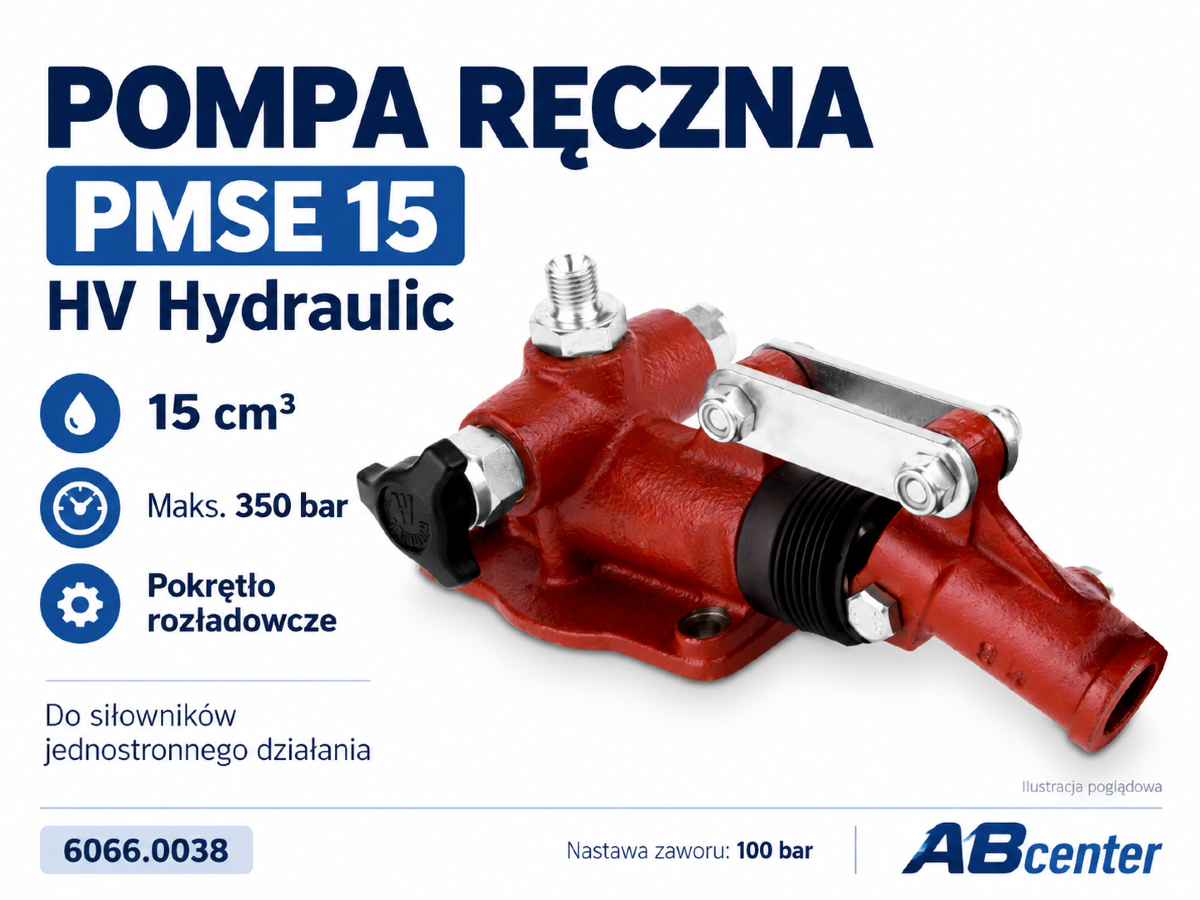

Pompa ręczna HV Hydraulic PMSE 15

HV Hydraulic PMSE 15byB-s to pompa ręczna do obsługi siłowników jednostronnego działania. Konstrukcja jest przeznaczona do montażu na zbiorniku oleju. Oferta obejmuje pompę 6066.0038 z osłoną mieszkową oraz dźwignię.

Rozładowanie i zabezpieczenie

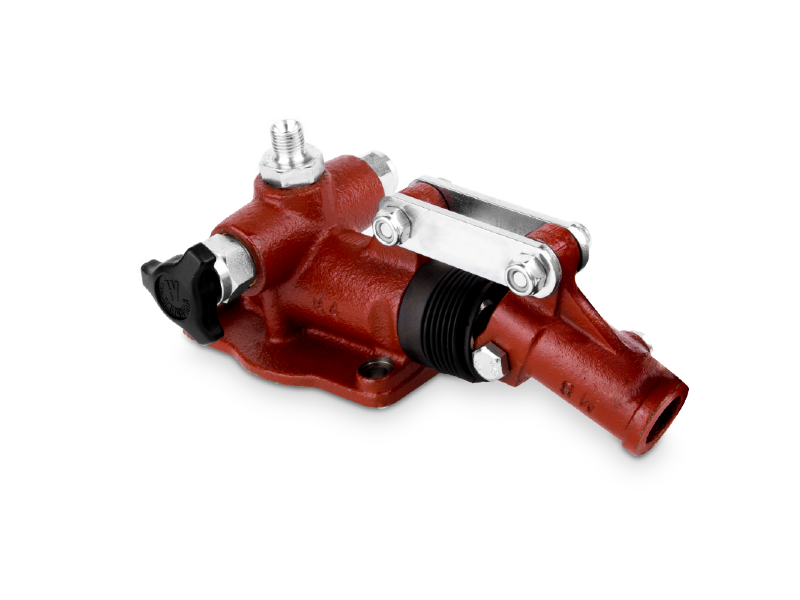

Pokrętło rozładowcze umożliwia otwarcie drogi powrotnej oleju do zbiornika i rozładowanie ciśnienia w obwodzie siłownika. Wbudowany zawór przeciążeniowy ogranicza ciśnienie zgodnie z jego nastawą.

Standardowa nastawa fabryczna zaworu wynosi 100 bar. Maksymalne dopuszczalne ciśnienie pompy to 350 bar i nie oznacza fabrycznej nastawy zabezpieczenia.

Parametry techniczne

• Producent: HV Hydraulic
• Model: PMSE 15byB-s
• Symbol: 6066.0038
• Kod zestawu: 6800.0000+PMSE15byB-s(6066.0038)
• Zastosowanie: siłowniki jednostronnego działania
• Typ: pompa do montażu na zbiorniku
• Wydajność nominalna: 15 cm³
• Objętość rzeczywista według karty: 15,205 cm³
• Ciśnienie maksymalne: 350 bar
• Ciśnienie optymalne według producenta: 110 bar
• Przyłącze robocze: G1/4″ BSP
• Rozładowanie: ręczne, za pomocą pokrętła
• Zawór przeciążeniowy: standardowa nastawa 100 bar
• Osłona mieszkowa: tak
• Dźwignia: w zestawie
• EAN: 2010000394298

Konstrukcja i montaż

Pompa posiada żeliwny korpus i wspornik dźwigni, tłok z powłoką Niploy oraz ocynkowane elementy zewnętrzne. Średnica przyłączenia dźwigni wynosi 20 mm. Producent przewiduje zestaw mocujący do zbiornika oleju.

Dobór zbiornika, siłownika oraz nastawy zaworu przeciążeniowego należy dostosować do parametrów układu hydraulicznego.
