Pompa ręczna zbiornikowa OMFB PMIS 45-VS 270 bar

Pompa ręczna zbiornikowa OMFB PMIS 45-VS

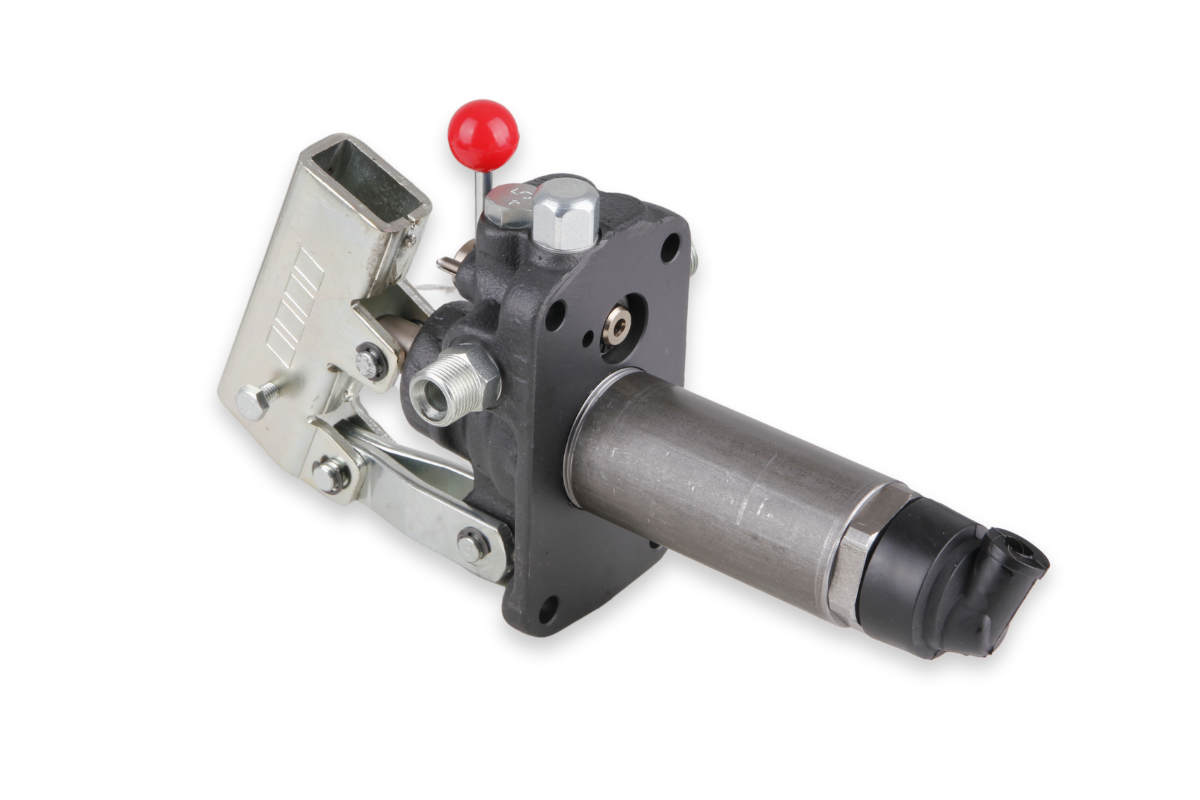

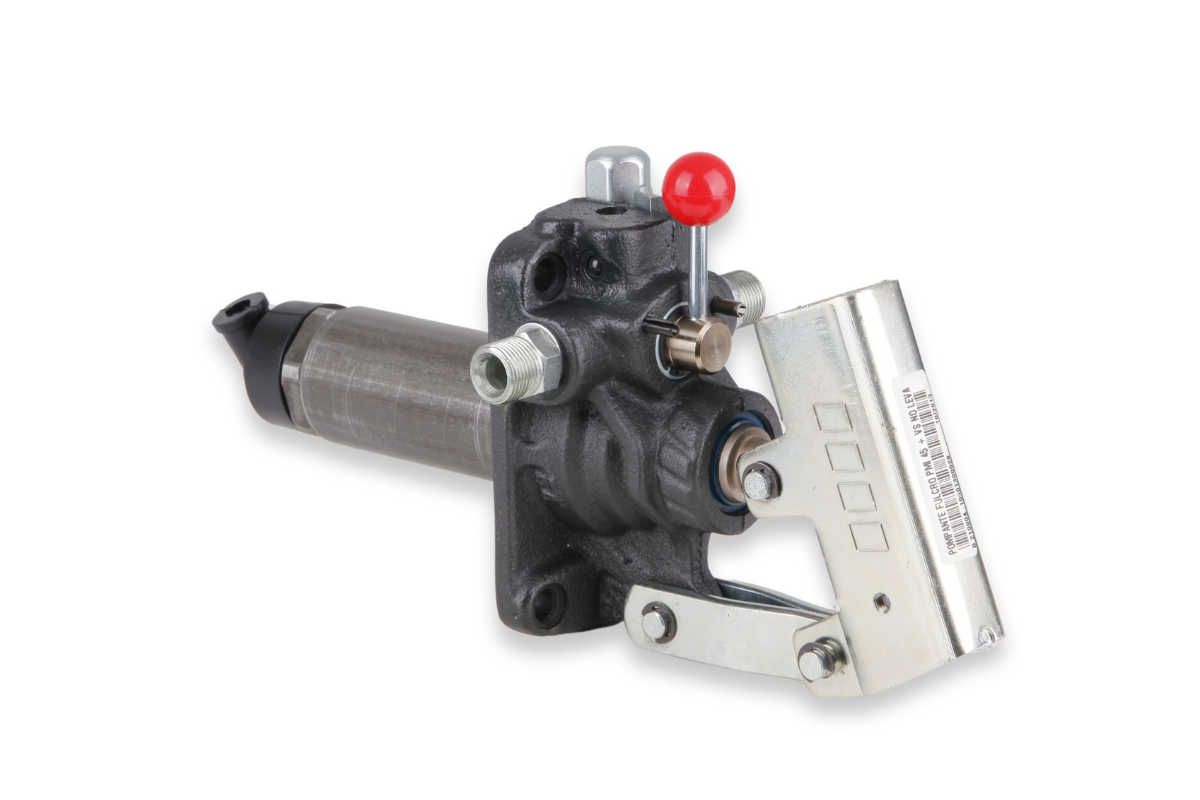

OMFB PMIS 45-VS, kod 106-013-00028, to pompa ręczna do układów z siłownikiem dwustronnego działania. W katalogu producenta należy do serii PMI+VS / FULCRO 45. Pompa jest przystosowana do montażu na zbiorniku oleju, a wskazany kod obejmuje wykonanie bez zbiornika i bez dźwigni.

Wydajność i sterowanie

Pompa tłoczy olej podczas pchnięcia i pociągnięcia dźwigni. Wydajność pełnego cyklu wynosi 45 cm³: 23,7 cm³ przy ciągnięciu oraz 21,3 cm³ przy pchaniu. Wbudowane sterowanie kierunkiem przepływu umożliwia obsługę obu komór siłownika.

Zawór przelewowy

Wbudowany zawór przelewowy ogranicza ciśnienie zgodnie z nastawą. Producent podaje standardową nastawę 160 bar oraz maksymalną nastawę 270 bar. Wartość 270 bar nie oznacza fabrycznego ustawienia zaworu.

Parametry techniczne

• Producent: OMFB
• Model w ofercie: PMIS 45-VS
• Seria katalogowa: PMI+VS / FULCRO 45
• Symbol: 106-013-00028
• Zastosowanie: siłowniki dwustronnego działania
• Montaż: na zbiorniku oleju
• Wydajność na pełny cykl: 45 cm³
• Wydajność przy ciągnięciu dźwigni: 23,7 cm³
• Wydajność przy pchaniu dźwigni: 21,3 cm³
• Standardowa nastawa zaworu: 160 bar
• Maksymalna nastawa ciśnienia: 270 bar
• Przyłącza robocze: G3/8″ BSP
• Zawór przelewowy: tak
• Zbiornik i dźwignia: poza zakresem wskazanego kodu pompy
• EAN: 2010000081402

Akcesoria do montażu

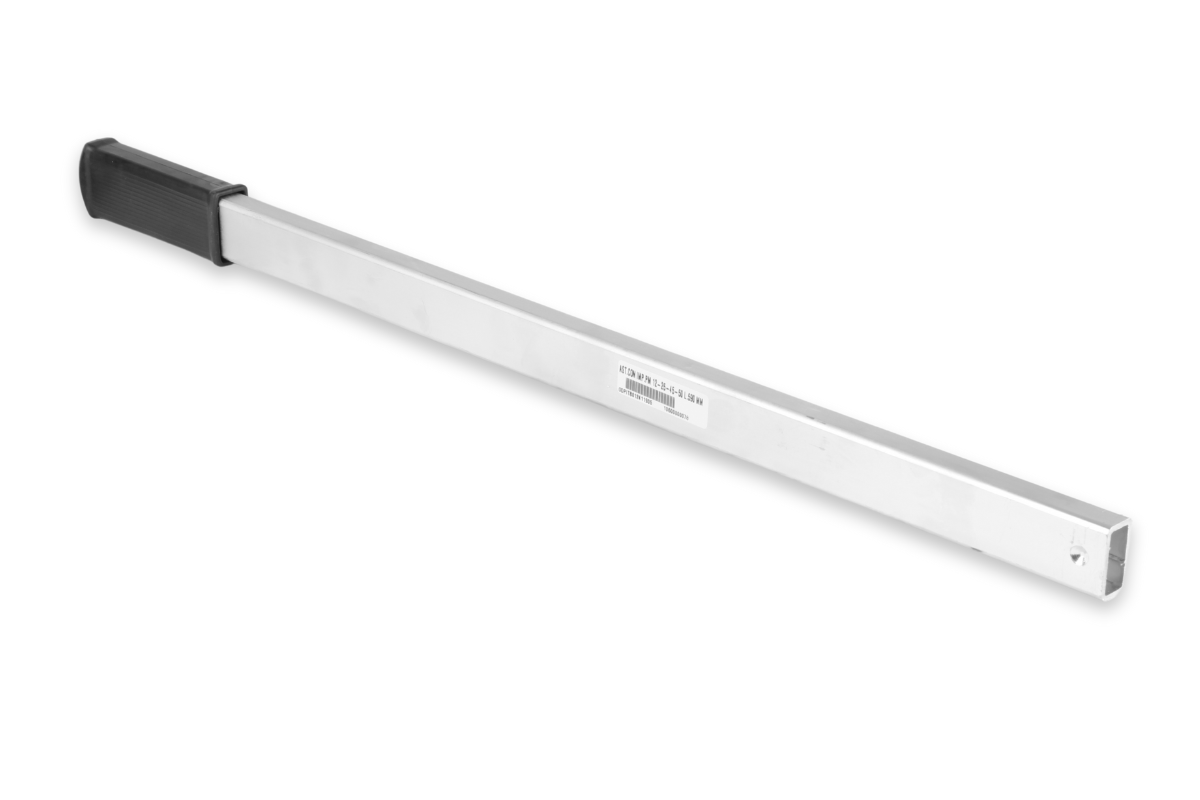

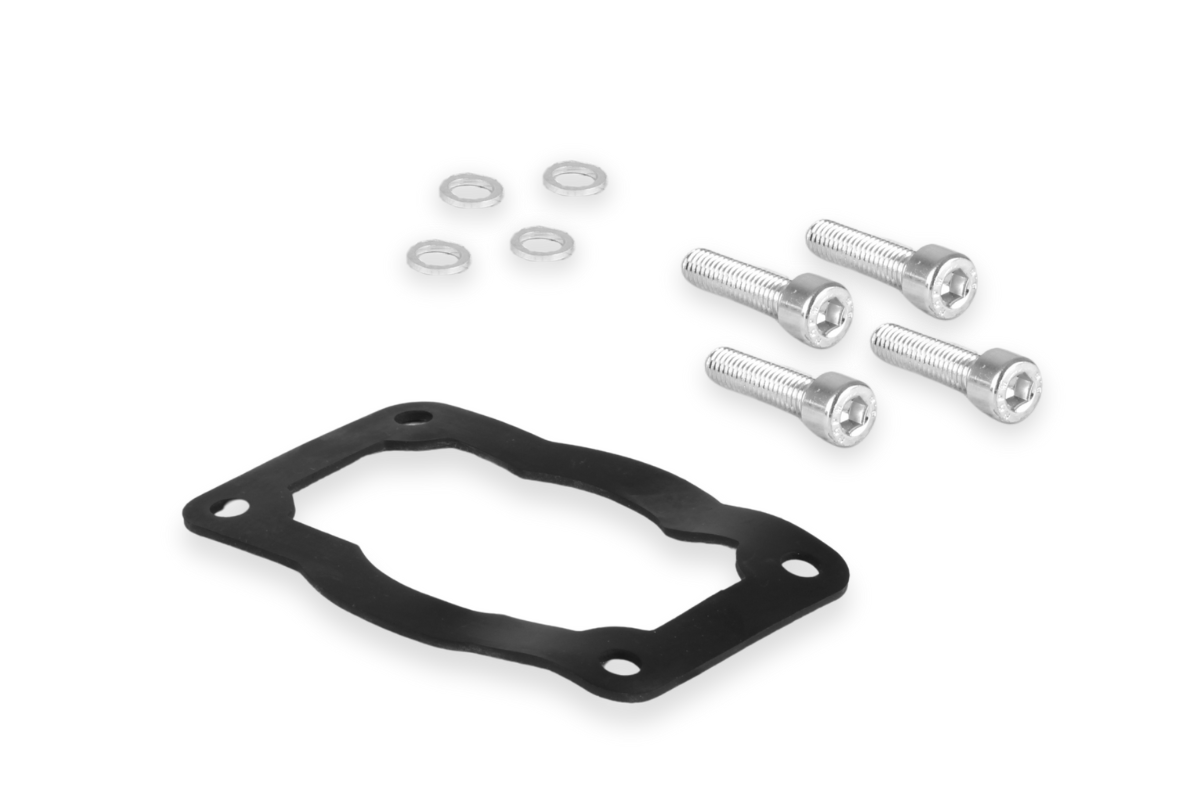

Do skompletowania pompy należy dobrać dźwignię 106-000-00078 oraz zestaw montażowy 106-960-00700. Dźwignia katalogowa ma długość 600 mm i przekrój 35 × 15 mm. Dobór zbiornika i elementów montażowych należy dopasować do instalacji.

Konstrukcja

Korpus wykonano z żeliwa sferoidalnego z zabezpieczeniem cynkowym i uszczelnieniem powłoki. Pompa posiada niklowany suwak oraz wbudowany zawór rozładowczy z uszczelnieniem stożkowym.
