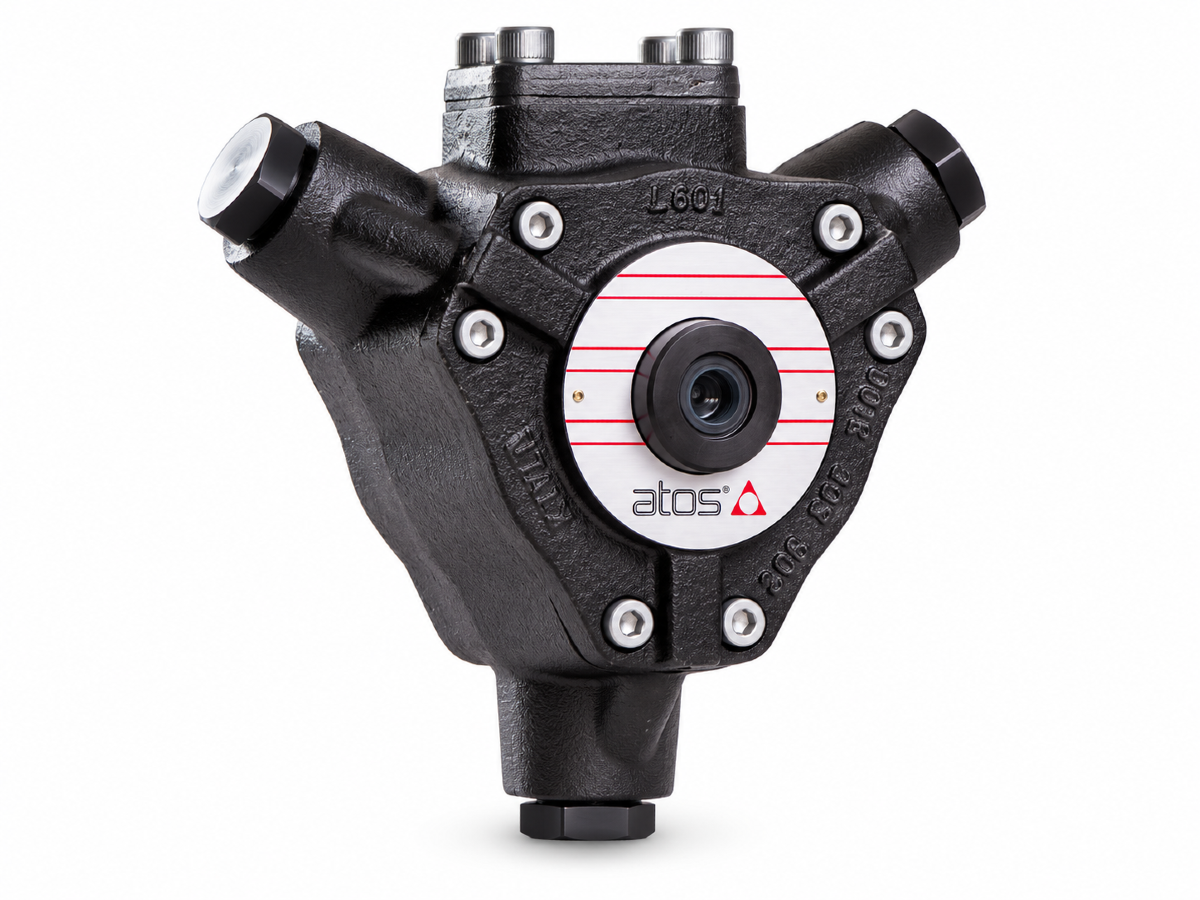

Pompa tłoczkowa Atos PFR-203 3,5 cm³ 500 bar

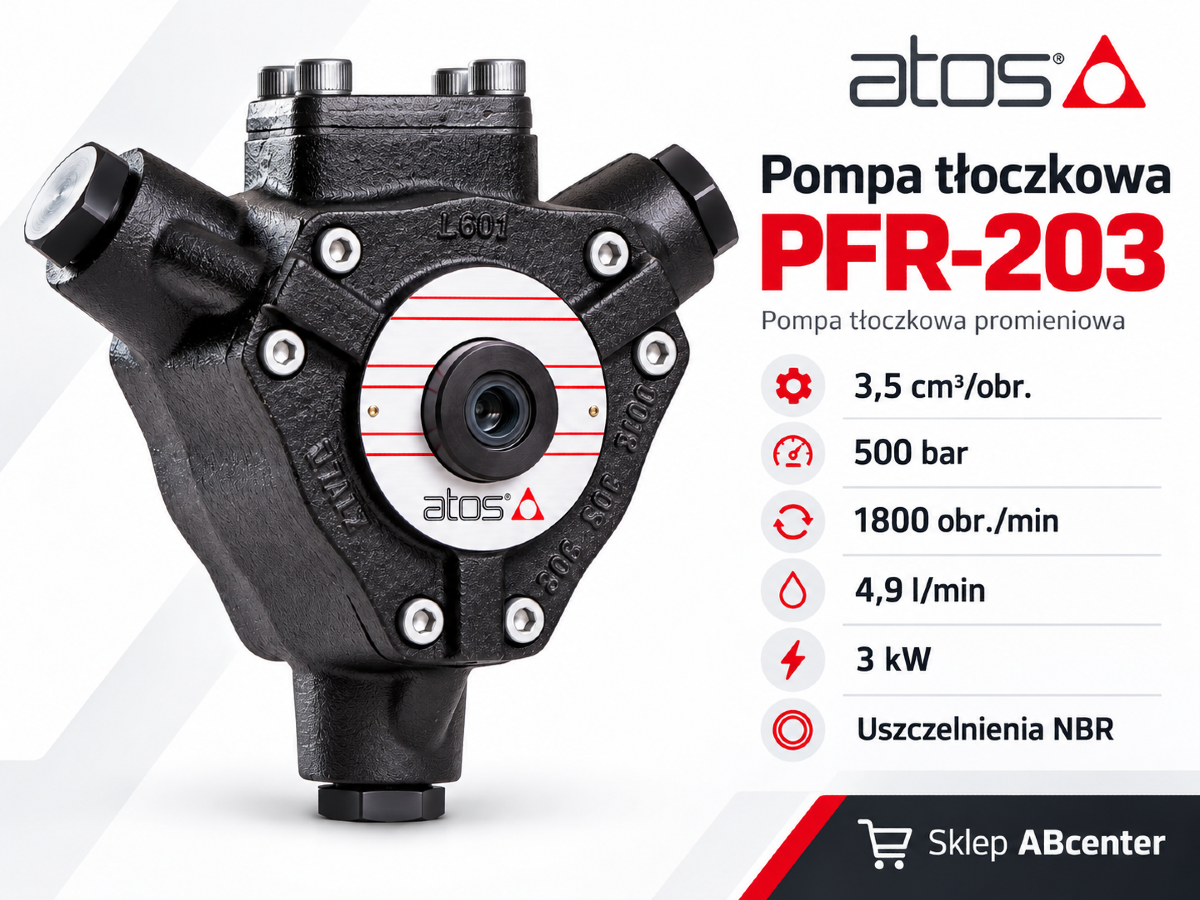

Pompa tłoczkowa promieniowa Atos PFR-203 – 3,5 cm³/obr., 500 bar

Pompa tłoczkowa Atos PFR-203 to hydrauliczna pompa promieniowa o stałej pojemności geometrycznej, należąca do serii PFR-2 włoskiego producenta Atos. Przeznaczona jest do wysokociśnieniowych układów hydrauliki siłowej wymagających uzyskania wysokiego ciśnienia przy stosunkowo niewielkim przepływie oleju.

Model PFR-203 posiada pojemność geometryczną 3,5 cm³/obr., maksymalne ciśnienie 500 bar oraz dopuszczalną prędkość obrotową do 1800 obr./min. Konstrukcja z tłoczkami promieniowymi i mechanicznym prowadzeniem bez sprężyn powrotnych została opracowana do pracy w instalacjach wysokociśnieniowych.

Parametry techniczne pompy Atos PFR-203

• Producent: Atos
• Seria: PFR-2
• Model: PFR-203
• Rodzaj: pompa tłoczkowa promieniowa
• Typ: stała pojemność geometryczna
• Pojemność geometryczna: 3,5 cm³/obr.
• Maksymalne ciśnienie: 500 bar
• Zakres prędkości obrotowej: 600–1800 obr./min
• Przepływ przy 350 bar / 1450 obr./min: 4,9 l/min
• Pobór mocy przy 350 bar / 1450 obr./min: 3 kW
• Przepływ przy 500 bar / 1450 obr./min: 4,9 l/min
• Pobór mocy przy 500 bar / 1450 obr./min: 4,2 kW
• Kierunek obrotów według danych sklepowych: prawy
• Typ wału: cylindryczny standardowy
• Uszczelnienia: standardowe NBR
• Przyłącze ssawne: kołnierz SAE
• Przyłącze tłoczne: G 3/8"
• Masa według danych sklepowych: 12,317 kg
• Kod EAN: 2010000053362

Co wyróżnia pompę Atos PFR-203?

Atos PFR-203 wyróżnia się możliwością pracy przy ciśnieniu do 500 bar oraz konstrukcją tłoczkową promieniową z mechanicznym prowadzeniem tłoczków bez sprężyn powrotnych.

Zastosowana konstrukcja pozwala uzyskać wysokie ciśnienie hydrauliczne przy niewielkiej pojemności geometrycznej i sprzyja ograniczeniu poziomu hałasu podczas pracy.

Najważniejsze zalety pompy PFR-203

• Wysokie ciśnienie robocze – do 500 bar.
• Konstrukcja promieniowa – przeznaczona do wysokociśnieniowych układów hydraulicznych.
• Stała pojemność geometryczna – 3,5 cm³/obr.
• Mechaniczne prowadzenie tłoczków – bez sprężyn powrotnych.
• Konstrukcja umożliwiająca pracę przy niewielkim przepływie – 4,9 l/min przy 350 bar i 1450 obr./min.
• Standardowe uszczelnienia NBR – do kompatybilnych olejów hydraulicznych.

Budowa i działanie pompy promieniowej

Pompa PFR-203 wykorzystuje wał z mimośrodem, którego obrót powoduje ruch tłoczków rozmieszczonych promieniowo. Ruch tłoczków umożliwia zasysanie i tłoczenie oleju hydraulicznego.

Zgodnie z dokumentacją producenta konstrukcja serii PFR dopuszcza pracę przy obu kierunkach obrotów wału bez zmiany kierunku przepływu oleju. Informację o kierunku obrotów konkretnej oferowanej pompy należy porównać z jej oznaczeniem i dokumentacją.

Zastosowanie pompy PFR-203

Pompa może być stosowana w odpowiednio zaprojektowanych układach hydrauliki siłowej, takich jak:

• Wysokociśnieniowe agregaty hydrauliczne.
• Prasy i urządzenia hydrauliczne.
• Układy zaciskania i mocowania hydraulicznego.
• Maszyny przemysłowe wymagające wysokiego ciśnienia.
• Instalacje hydrauliczne o niewielkim zapotrzebowaniu na przepływ oleju.

Warunki montażu i eksploatacji

Pompy Atos serii PFR nie są samozasysające. Producent zaleca montaż poniżej poziomu oleju w zbiorniku oraz prawidłowe napełnienie i odpowietrzenie pompy przed pierwszym uruchomieniem.

Dla zapewnienia odpowiednich warunków pracy należy zadbać o czystość oleju hydraulicznego, właściwe podłączenie przewodów i prawidłowe sprzęgnięcie pompy z napędem.

Dobór pompy hydraulicznej

Przed zamówieniem zalecamy porównanie pełnego symbolu pompy, pojemności geometrycznej, wału napędowego, przyłączy hydraulicznych oraz dopuszczalnych parametrów pracy z wymaganiami urządzenia.
