Pompa tłoczkowa Atos PVPC-C-5073/1D 73 cm³ 280 bar

Pompa tłoczkowa Atos PVPC-C-5073/1D – zmienna wydajność, 73 cm³/obr.

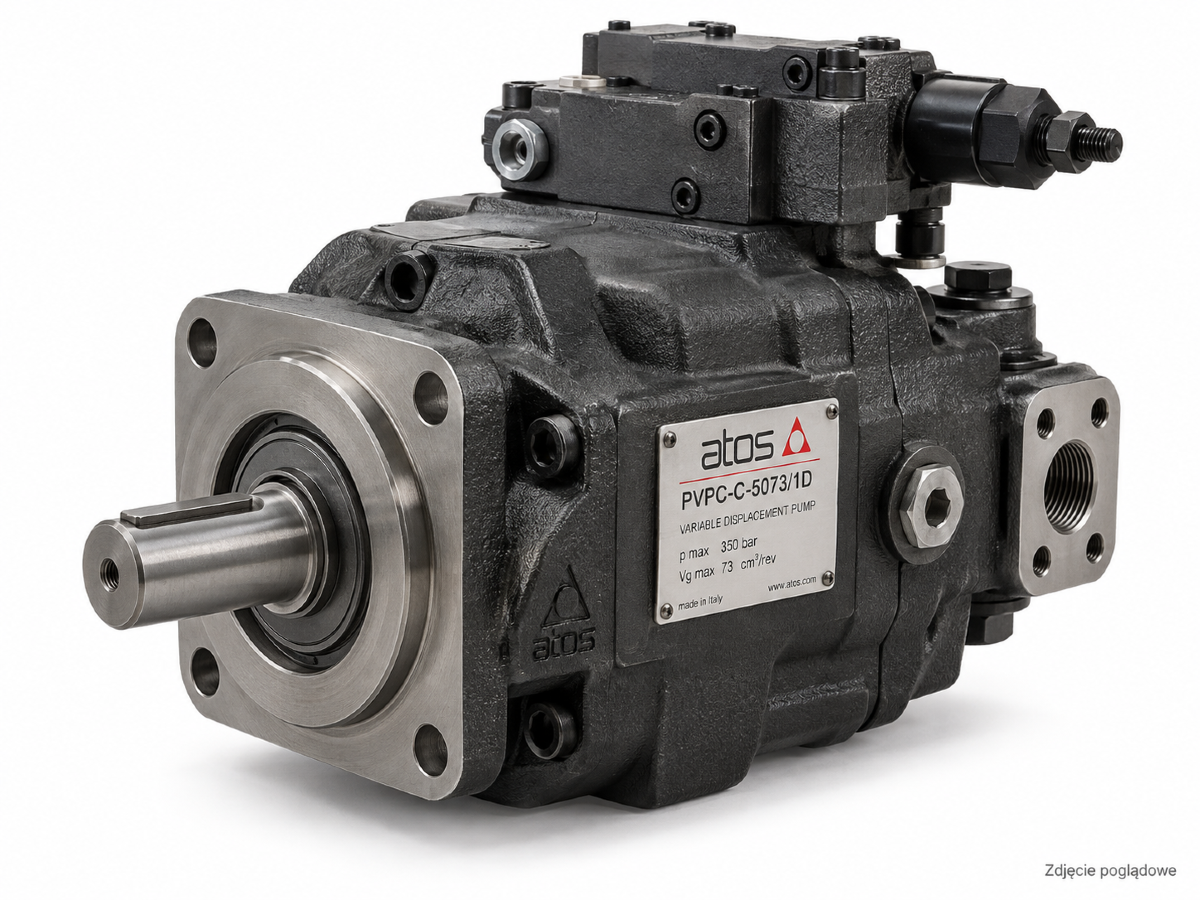

Pompa tłoczkowa Atos PVPC-C-5073/1D to hydrauliczna pompa osiowa o zmiennej pojemności geometrycznej, przeznaczona do przemysłowych układów hydrauliki siłowej. Należy do serii PVPC włoskiego producenta Atos i została wyposażona w ręczny kompensator ciśnienia typu C.

Pompa umożliwia dostosowanie wydatku oleju do zapotrzebowania układu hydraulicznego. Maksymalna pojemność geometryczna wynosi 73 cm³/obr., ciśnienie robocze do 280 bar, a ciśnienie szczytowe do 350 bar.

Model PVPC-C-5073/1D charakteryzuje się prawym kierunkiem obrotów, standardowym wałem cylindrycznym z wpustem oraz uszczelnieniami NBR.

Parametry techniczne pompy PVPC-C-5073/1D

• Producent: Atos
• Seria: PVPC
• Model: PVPC-C-5073/1D
• Rodzaj: pompa hydrauliczna tłoczkowa osiowa
• Typ: zmienna pojemność geometryczna
• Maksymalna pojemność geometryczna: 73 cm³/obr.
• Maksymalne ciśnienie robocze: 280 bar
• Ciśnienie szczytowe: 350 bar
• Zakres prędkości obrotowej: 600–2200 obr./min
• Wydajność teoretyczna przy 1450 obr./min: 105,8 l/min
• Pobór mocy przy 280 bar, maksymalnym wydatku i 1450 obr./min: 50,1 kW
• Kierunek obrotów: prawy (D), patrząc od strony wału
• Typ wału: cylindryczny z wpustem, standardowy (1)
• Regulacja: C – ręczny kompensator ciśnienia
• Zakres nastawy kompensatora: 20–350 bar
• Standardowa nastawa kompensatora: 280 bar
• Uszczelnienia: standardowe NBR
• Kołnierz mocujący: SAE J744
• Przyłącze ssawne: kołnierz SAE 3000 2"
• Przyłącze tłoczne: kołnierz SAE 6000 1 1/4"
• Przyłącza drenażowe: D1, D2 – 3/4" BSPP
• Masa katalogowa: 33 kg
• Symbol: PVPC-C-5073/1D
• Kod EAN: 2010000248416

Regulacja wydajności i ciśnienia

Pompa Atos PVPC-C-5073/1D została wyposażona w kompensator ciśnienia typu C. Układ regulacji automatycznie zmniejsza pojemność roboczą pompy, gdy ciśnienie zbliża się do wartości ustawionej na kompensatorze.

Rozwiązanie umożliwia dostosowanie ilości tłoczonego oleju do bieżącego zapotrzebowania instalacji, ograniczając niepotrzebny przepływ po osiągnięciu zadanego ciśnienia.

Regulacja ciśnienia odbywa się za pomocą zaworu sterującego kompensatora, zgodnie z dokumentacją techniczną producenta.

Budowa pompy tłoczkowej Atos PVPC

Pompy serii PVPC wykorzystują konstrukcję osiową z wychylną tarczą sterującą. Zmiana kąta tarczy wpływa na skok tłoczków, a tym samym na pojemność geometryczną i wydatek pompy.

Konstrukcja została opracowana do pracy w przemysłowych układach hydraulicznych wymagających regulacji wydajności i wysokiego ciśnienia.

Zastosowanie pompy PVPC-C-5073/1D

Pompa może być stosowana w odpowiednio zaprojektowanych układach hydraulicznych, między innymi w:

• Agregatach hydraulicznych o regulowanym wydatku.
• Prasach hydraulicznych.
• Maszynach i urządzeniach produkcyjnych.
• Instalacjach hydrauliki przemysłowej.
• Układach zasilania siłowników i innych odbiorników hydraulicznych.

Warunki montażu i eksploatacji

Przed uruchomieniem pompy należy zapewnić odpowiednie warunki ssania, wymagany poziom czystości oleju hydraulicznego oraz prawidłowe podłączenie przewodów drenażowych.

Producent zaleca, aby przyłącze drenażowe znajdowało się w górnej części pompy, a przewód drenażowy był poprowadzony oddzielnie i bez ograniczeń do zbiornika oleju.

Dobór pompy hydraulicznej

Przed zamówieniem zalecamy porównanie pełnego symbolu pompy, typu regulatora, pojemności geometrycznej, kierunku obrotów, rodzaju wału oraz przyłączy hydraulicznych z wymaganiami urządzenia.

Pompy Atos serii PVPC występują w różnych wariantach sterowania i wykonania, dlatego warto zwrócić uwagę na dokładne oznaczenie modelu.

Pompy tłoczkowe Atos w sklepie ABcenter

W sklepie ABcenter znajdziesz pompy hydrauliczne tłoczkowe, łopatkowe i zębate do zastosowań przemysłowych. Sprawdź dostępne modele oraz parametry techniczne przed zamówieniem.

Co wyróżnia pompę Atos PVPC-C-5073/1D?

Atos PVPC-C-5073/1D to zaawansowana pompa tłoczkowa osiowa o zmiennej pojemności geometrycznej, wyposażona w hydrauliczny układ regulacji wydatku oraz ręcznie nastawiany kompensator ciśnienia.

W przeciwieństwie do pomp o stałej pojemności geometrycznej model PVPC-C automatycznie zmniejsza ilość tłoczonego oleju, gdy ciśnienie w instalacji zbliża się do wartości ustawionej na kompensatorze.

Najważniejsze zalety konstrukcji

• Automatyczna regulacja wydatku – dostosowanie pojemności roboczej pompy do warunków pracy układu.
• Wbudowany kompensator ciśnienia typu C – regulacja ciśnienia bez konieczności elektronicznego sterowania pompą.
• Wysoka wydajność – maksymalna pojemność 73 cm³/obr. i teoretyczny przepływ 105,8 l/min przy 1450 obr./min.
• Praca w układach wysokociśnieniowych – maksymalne ciśnienie robocze 280 bar i szczytowe 350 bar.
• Szybka reakcja regulatora – dostosowanie wydatku do zmian obciążenia w instalacji hydraulicznej.
• Możliwość ograniczenia maksymalnej pojemności – regulacja w zakresie 50–100% wartości nominalnej.

Dzięki tym właściwościom pompa może być stosowana w przemysłowych układach hydraulicznych wymagających zmiennego zapotrzebowania na olej i automatycznej kompensacji ciśnienia.
