Proporcjonalny zawór Danfoss XRP 06-150-00-00-EN-00 8–155 P/N 850206919

Proporcjonalny zawór redukcyjno-przelewowy Danfoss XRP 06-150-00-00-EN-00 – 8–155 bar, 25 l/min

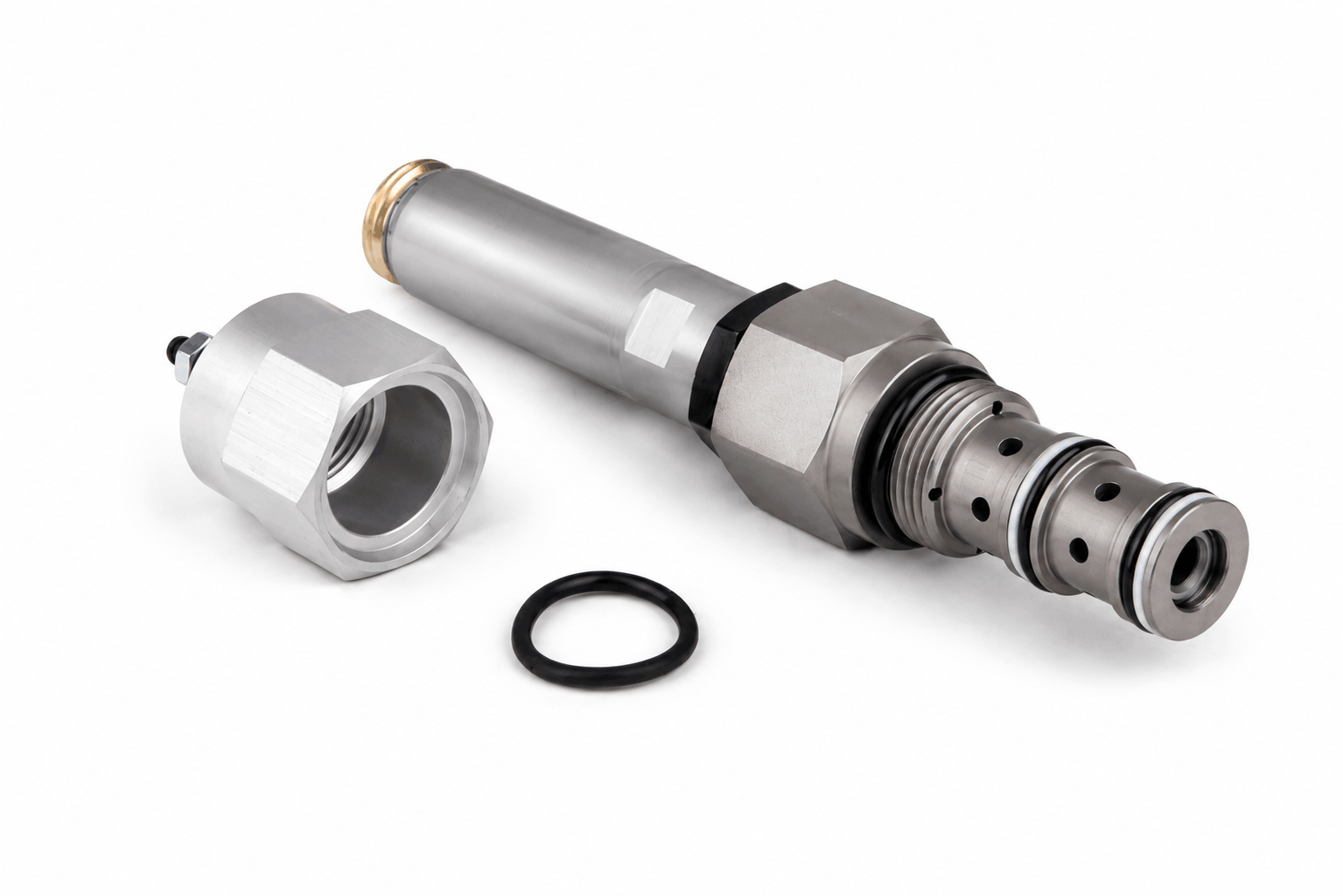

Danfoss XRP 06-150-00-00-EN-00 P/N 850206919 to pilotowany proporcjonalny zawór redukcyjno-przelewowy przeznaczony do precyzyjnej regulacji ciśnienia w profesjonalnych układach hydrauliki siłowej.

Zawór należy do serii XRP 06 i posiada konstrukcję nabojową. Łączy funkcję redukcji ciśnienia z funkcją przelewową zabezpieczającą regulowany obwód przed nadmiernym wzrostem ciśnienia.

Wariant 150 posiada zakres regulowanego ciśnienia 8–155 bar. Ciśnienie znamionowe serii XRP 06 wynosi 315 bar, natomiast przepływ znamionowy wynosi 25 l/min.

Specyfikacja techniczna

Zakres regulacji 8–155 bar

Oznaczenie 150 w symbolu zaworu odpowiada wersji o zakresie regulowanego ciśnienia 8–155 bar. Wartości 315 bar nie należy traktować jako zakresu regulacji – jest to ciśnienie znamionowe serii XRP 06.

Funkcja redukcyjno-przelewowa

Zawór XRP 06 umożliwia proporcjonalną redukcję ciśnienia. Wraz ze wzrostem prądu sterującego wzrasta ciśnienie na regulowanym porcie 1.

Jeżeli na porcie 1 wystąpi nadmierny wzrost ciśnienia, suwak otwiera połączenie pomiędzy portem 1 i portem 3. Zawór realizuje wówczas funkcję przelewową, ograniczając ciśnienie w regulowanym obwodzie.

Ręczne sterowanie EN

Wersja EN wyposażona jest w ręczne sterowanie śrubowe Screw Type. Pozwala to odróżnić ją od standardowej wersji 00 wyposażonej w Push Pin.

Wykonanie bez cewki

Kod 00 w pozycji napięcia oznacza wykonanie bez cewki, z nakrętką w zestawie. Kod 00 w pozycji złącza oznacza brak złącza elektrycznego.

Montaż

Zawór posiada gwint M22x1,5 i przeznaczony jest do gniazda NCS 06/3. Zalecany moment dokręcania naboju wynosi 44–50 Nm.

Zastosowanie

• hydraulika siłowa,
• maszyny przemysłowe i mobilne,
• agregaty hydrauliczne,
• bloki i manifoldy hydrauliczne,
• układy proporcjonalnej regulacji ciśnienia,
• układy wymagające redukcji i ograniczenia ciśnienia.

Najważniejsze cechy

• producent Danfoss,
• proporcjonalny zawór redukcyjno-przelewowy,
• konstrukcja pilotowana,
• montaż nabojowy,
• zakres regulacji 8–155 bar,
• ciśnienie znamionowe serii 315 bar,
• przepływ znamionowy 25 l/min,
• maksymalna histereza 3%,
• gwint M22x1,5,
• gniazdo NCS 06/3,
• ręczne sterowanie śrubowe EN.

Ważne przed zakupem

Przed zamówieniem należy porównać pełne oznaczenie XRP 06-150-00-00-EN-00 oraz numer P/N 850206919. Szczególną uwagę należy zwrócić na wariant ciśnieniowy 150, wykonanie bez cewki i złącza oraz ręczne sterowanie EN.
