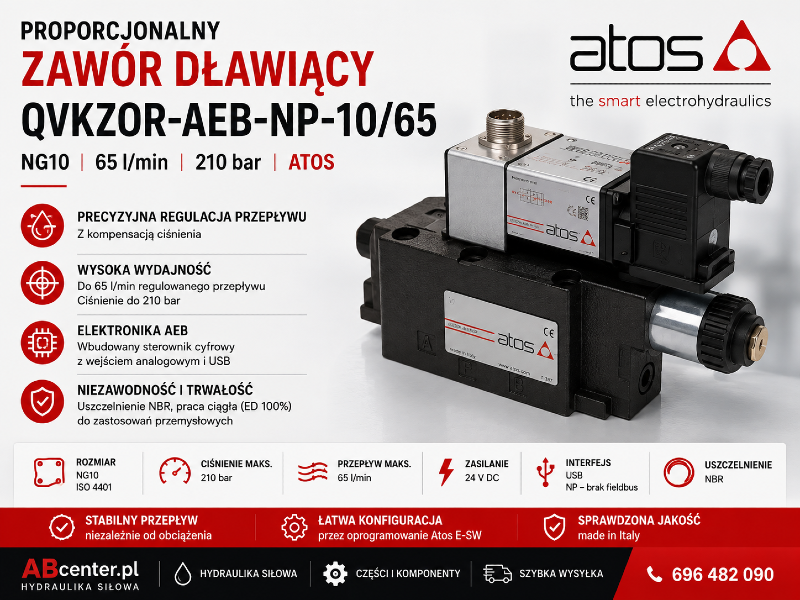

Proporcjonalny zawór dławiący QVKZOR-AEB-NP-10/65 NG10 65 l/min 210 bar Atos

Proporcjonalny zawór dławiący QVKZOR-AEB-NP-10/65 NG10 65 l/min 210 bar Atos

QVKZOR-AEB-NP-10/65 marki Atos to cyfrowy proporcjonalny zawór regulacji przepływu, bezpośredniego działania, z kompensacją ciśnienia i bez przetwornika położenia.

Zawór przeznaczony jest do precyzyjnej regulacji przepływu w układach hydrauliki siłowej. Dzięki kompensacji ciśnienia utrzymuje zadany przepływ niezależnie od zmian obciążenia, co pozwala stabilnie sterować prędkością siłowników i innych odbiorników hydraulicznych.

Specyfikacja techniczna

Elektronika AEB

Wersja AEB posiada zintegrowany cyfrowy sterownik z analogowym sygnałem zadanym oraz portem USB. Parametry funkcjonalne zaworu można konfigurować i optymalizować za pomocą oprogramowania Atos E-SW.

Oznaczenie NP oznacza brak interfejsu fieldbus. Komunikacja i konfiguracja realizowane są przez wejścia analogowe oraz port USB.

Regulacja przepływu

Dla wariantu QVKZOR-10/65 maksymalny regulowany przepływ wynosi 65 l/min. Maksymalne ciśnienie dla serii QVKZOR wynosi 210 bar.

Zawór może pracować w układzie 2-drogowym lub 3-drogowym, w zależności od wymagań aplikacji.

Zastosowanie

• sterowanie prędkością siłowników hydraulicznych,
• regulacja przepływu w maszynach przemysłowych,
• układy hydrauliki mobilnej,
• agregaty hydrauliczne,
• maszyny produkcyjne i automatyka przemysłowa,
• układy wymagające stabilnego przepływu niezależnie od zmian obciążenia.

Najważniejsze zalety

• precyzyjna proporcjonalna regulacja przepływu,
• kompensacja ciśnienia,
• maksymalny regulowany przepływ 65 l/min,
• ciśnienie do 210 bar,
• rozmiar NG10 / ISO 4401,
• zintegrowana elektronika AEB,
• port USB do konfiguracji,
• praca ciągła ED 100%,
• uszczelnienie NBR.

Medium hydrauliczne

Dla standardowego wykonania z uszczelnieniem NBR producent przewiduje pracę między innymi z mineralnymi olejami hydraulicznymi. Zalecana lepkość wynosi 20–100 mm²/s, a maksymalny dopuszczalny zakres 15–380 mm²/s.

Ważne przed zakupem

Przed zamówieniem należy porównać pełne oznaczenie QVKZOR-AEB-NP-10/65, rozmiar ISO 4401, przepływ, napięcie zasilania oraz wersję elektroniki. Montaż i uruchomienie zaworu powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje w zakresie hydrauliki i automatyki.

FAQ – QVKZOR-AEB-NP-10/65 Atos

Jaki jest maksymalny regulowany przepływ zaworu QVKZOR-AEB-NP-10/65?

Maksymalny regulowany przepływ dla wersji /65 wynosi 65 l/min.

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie dla zaworów QVKZOR wynosi 210 bar.

Co oznacza AEB w symbolu zaworu?

AEB oznacza wersję z wbudowanym cyfrowym sterownikiem, analogowym sygnałem zadanym i portem USB do konfiguracji.

Co oznacza NP?

NP oznacza brak interfejsu fieldbus.

Czy zawór posiada port USB?

Tak. Wersja AEB posiada port USB do konfiguracji parametrów za pomocą oprogramowania Atos.

Jaki rozmiar ma QVKZOR-AEB-NP-10/65?

Zawór ma rozmiar NG10 zgodny z ISO 4401.

Jakie uszczelnienie posiada zawór?

Standardowe wykonanie posiada uszczelnienie NBR.

Czy zawór może pracować w układzie 2- i 3-drogowym?

Tak. Producent przewiduje zastosowanie w konfiguracji 2-drogowej lub 3-drogowej zależnie od wymagań aplikacji.
