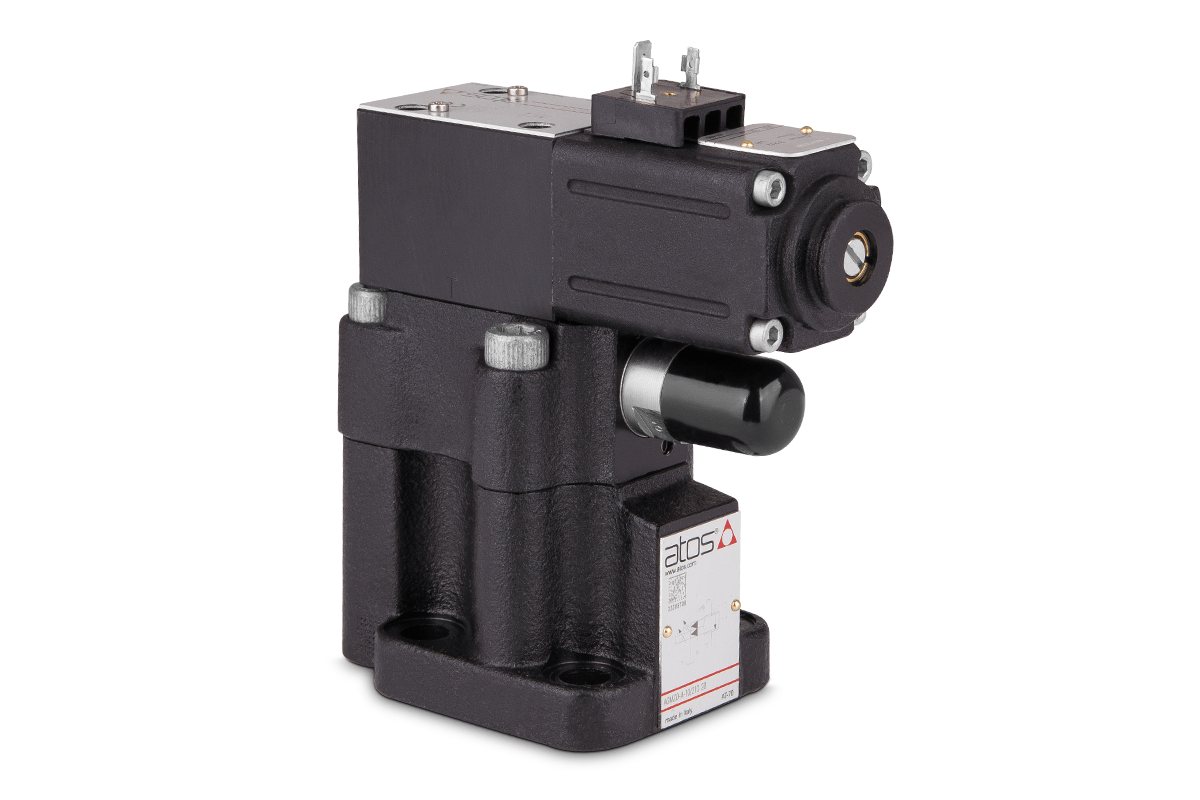

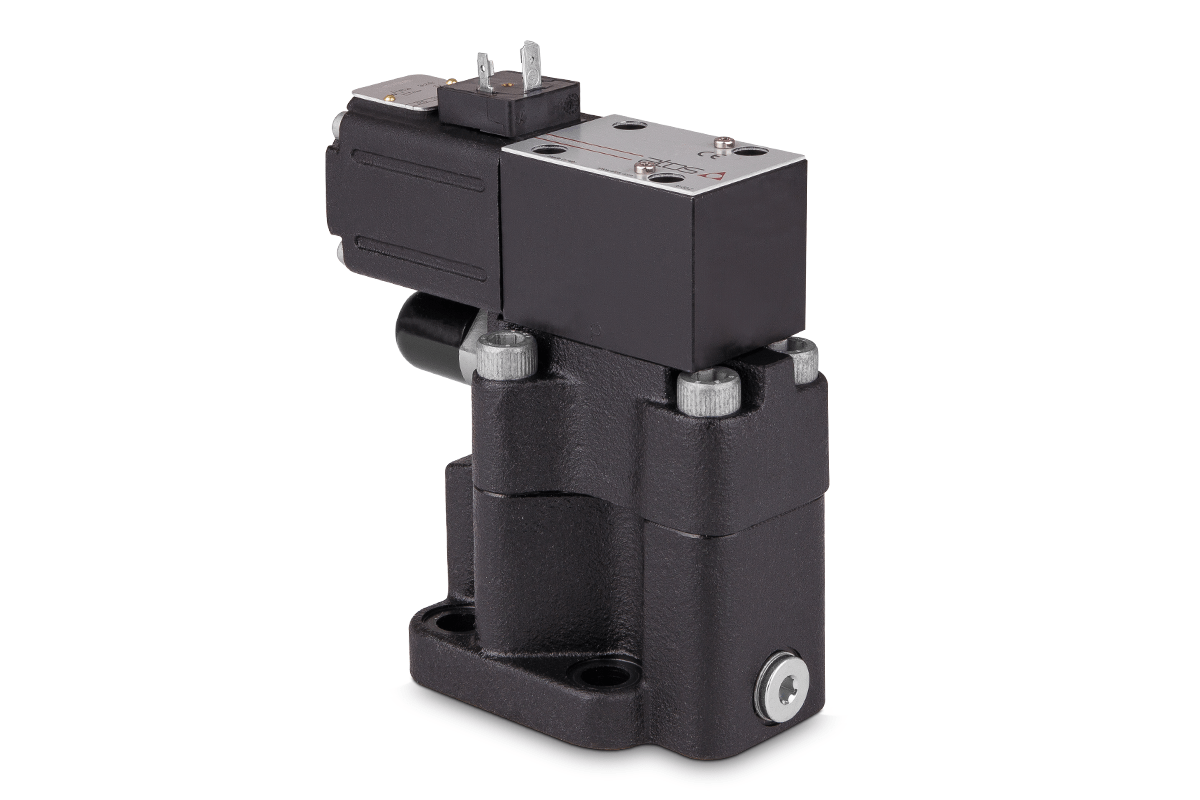

AGMZO-A-10/210 marki Atos to pilotowany proporcjonalny zawór przelewowy przeznaczony do regulacji ciśnienia w układach hydrauliki siłowej.

Zawór należy do serii AGMZO, która umożliwia proporcjonalne sterowanie ciśnieniem w otwartej pętli. Wersja A jest przeznaczona do współpracy z zewnętrznym sterownikiem elektronicznym.

Specyfikacja techniczna

• Producent: Atos
• Symbol: AGMZO-A-10/210
• Typ zaworu: Proporcjonalny zawór przelewowy
• Budowa: Pilotowany, grzybkowy
• Rozmiar: 10 / ISO 6264
• Maksymalne regulowane ciśnienie: 210 bar
• Maksymalne ciśnienie na porcie P: 350 bar
• Maksymalne ciśnienie na porcie T: 210 bar
• Maksymalny przepływ: 200 l/min
• Sterowanie: Proporcjonalne, elektryczne
• Wersja elektroniki: A – sterownik zewnętrzny
• Zasilanie sterownika Atos: 24 V DC; sterowanie cewką sygnałem prądowym
• Uszczelnienie: NBR
• EAN: 2010000583036
• Waga: 5,451 kg

Zastosowanie

Zawór AGMZO-A-10/210 stosowany jest w układach wymagających precyzyjnego ograniczania lub regulacji ciśnienia. Może pracować w maszynach przemysłowych, agregatach hydraulicznych, prasach, układach testowych oraz innych instalacjach hydrauliki siłowej.

Najważniejsze cechy

• proporcjonalna regulacja ciśnienia,
• pilotowana konstrukcja zaworu,
• rozmiar 10 / ISO 6264,
• regulowane ciśnienie do 210 bar,
• maksymalne ciśnienie na porcie P 350 bar,
• przepływ do 200 l/min,
• sterowanie elektryczne,
• wersja A do współpracy z zewnętrznym sterownikiem,
• standardowe uszczelnienie NBR.

Układ zabezpieczenia mechanicznego

Zawory AGMZO wyposażone są w mechaniczny ogranicznik ciśnienia zabezpieczający układ przed nadciśnieniem. Producent zaleca, aby przy pierwszym uruchomieniu ustawić go nieco powyżej maksymalnego ciśnienia regulowanego proporcjonalnie.

Medium hydrauliczne

Dla standardowego wykonania z uszczelnieniem NBR producent przewiduje pracę z mineralnymi olejami hydraulicznymi. Zalecana lepkość wynosi 20–100 mm²/s, a maksymalny dopuszczalny zakres 15–380 mm²/s.

Montaż i uruchomienie

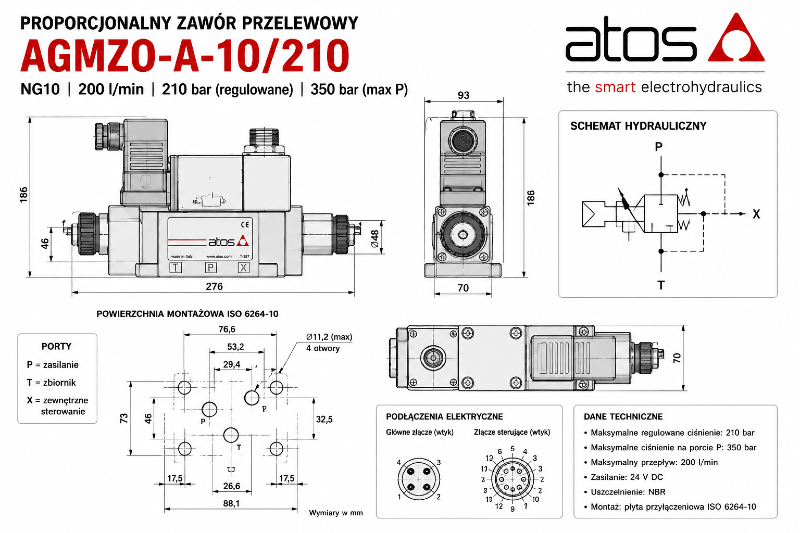

Zawór może być montowany w dowolnej pozycji. Powierzchnia montażowa powinna odpowiadać wymaganiom ISO 6264. Montaż, podłączenie elektryczne i uruchomienie należy wykonywać zgodnie z dokumentacją techniczną Atos.

Ważne przed zakupem

Przed zamówieniem należy porównać pełne oznaczenie AGMZO-A-10/210, rozmiar montażowy, wymagany zakres ciśnienia oraz kompatybilność z odpowiednim sterownikiem zewnętrznym.
