Proporcjonalny zawór przelewowy Atos RZMO-A-010/210 NG6 4 l/min 210 bar

Proporcjonalny zawór przelewowy Atos RZMO-A-010/210 NG6 – 4 l/min, 210 bar

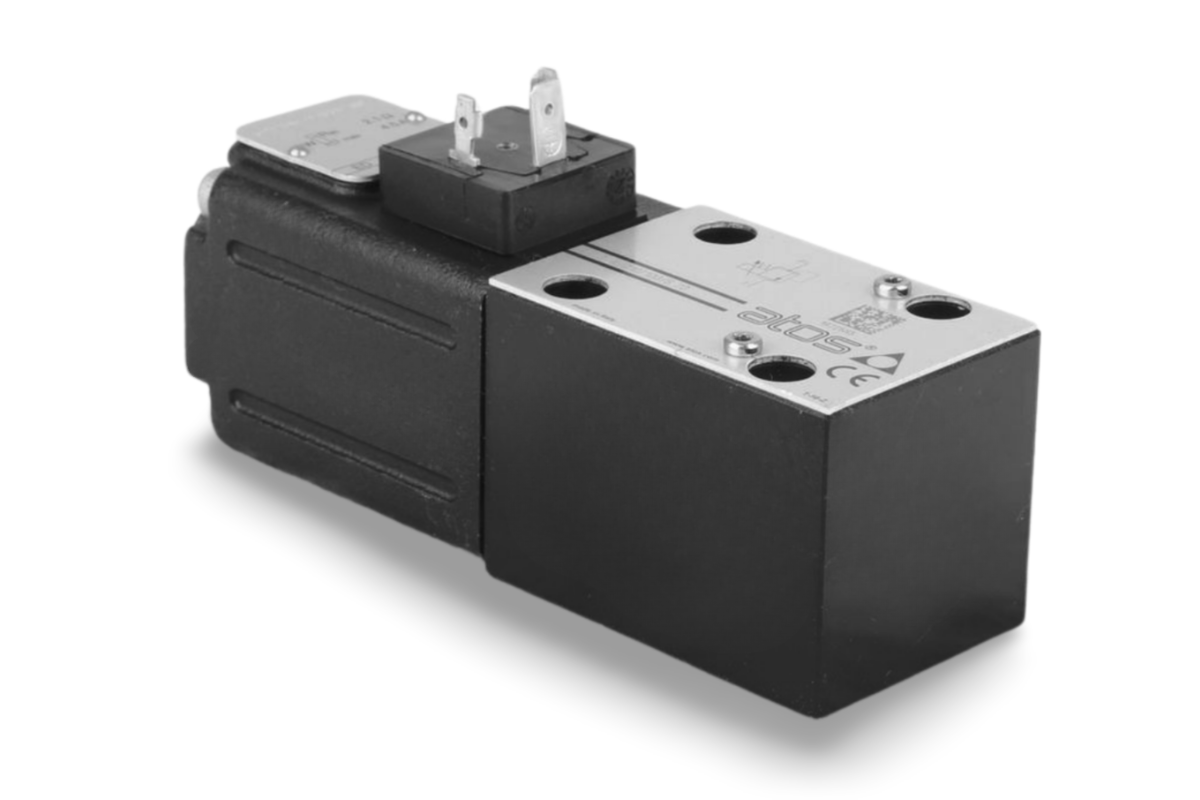

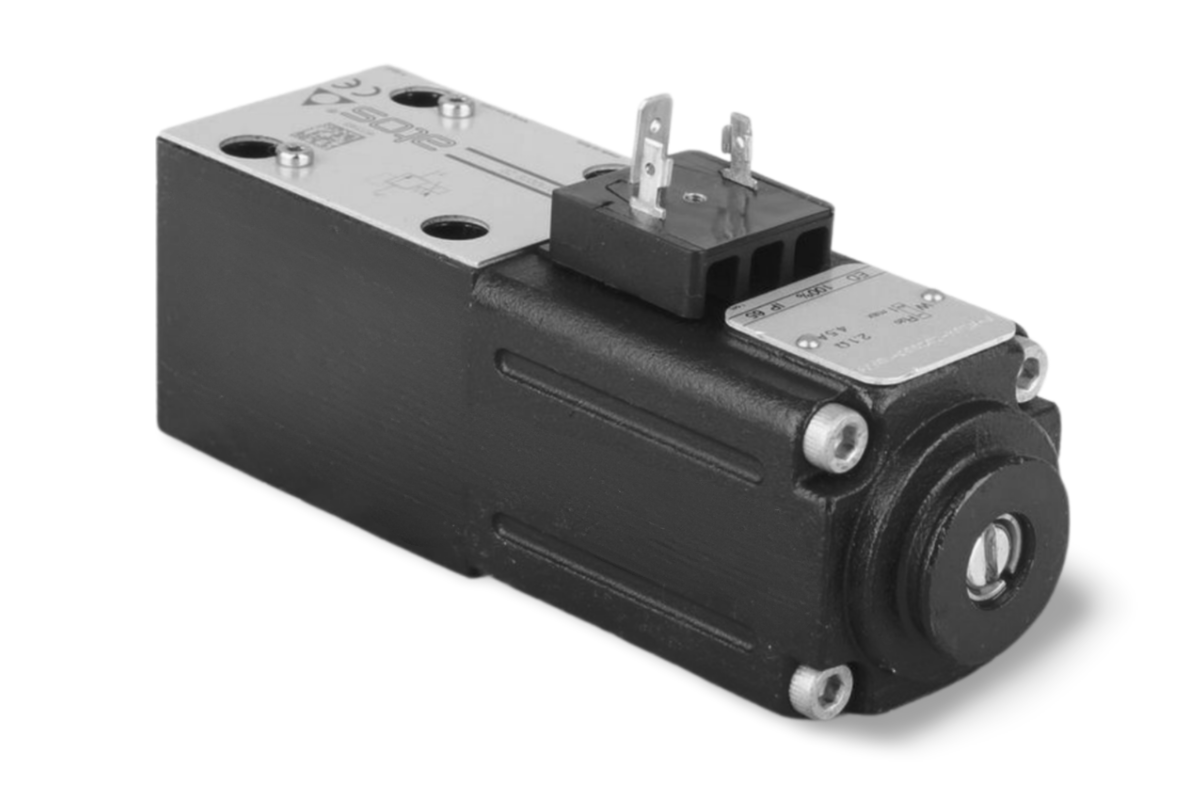

RZMO-A-010/210 marki Atos to proporcjonalny zawór przelewowy bezpośredniego działania, przeznaczony do regulacji ciśnienia w układach hydrauliki siłowej.

Wariant 010 odpowiada za regulację ciśnienia na kanale P z odprowadzeniem oleju do kanału T. Oznaczenie /210 określa maksymalne regulowane ciśnienie wynoszące 210 bar.

Specyfikacja techniczna

• Producent: Atos
• Symbol: RZMO-A-010/210
• Typ zaworu: Proporcjonalny zawór przelewowy
• Rodzaj działania: Bezpośrednie
• Konfiguracja: 010 – regulacja na porcie P, odpływ do T
• Rozmiar: NG6
• Standard montażowy: ISO 4401
• Maksymalne regulowane ciśnienie: 210 bar
• Maksymalne ciśnienie na porcie P: 350 bar
• Maksymalne ciśnienie na porcie T: 210 bar
• Maksymalny przepływ: 4 l/min
• Wersja sterowania: A – do współpracy z zewnętrznym sterownikiem elektronicznym
• Zasilanie sterownika Atos: 24 V DC; sterowanie cewką sygnałem prądowym
• Uszczelnienie: NBR
• Waga: 1,832 kg
• EAN: 2010000049587

Zastosowanie

Zawór RZMO-A-010/210 przeznaczony jest do układów wymagających precyzyjnej, proporcjonalnej regulacji ciśnienia przy niewielkim przepływie. Może być stosowany w maszynach przemysłowych, układach testowych, agregatach hydraulicznych oraz innych instalacjach hydrauliki siłowej.

Najważniejsze cechy

• proporcjonalna regulacja ciśnienia,
• bezpośrednie działanie,
• konfiguracja 010 – regulacja na P z odpływem do T,
• maksymalny przepływ 4 l/min,
• regulacja ciśnienia do 210 bar,
• maksymalne ciśnienie na porcie P 350 bar,
• rozmiar NG6 / ISO 4401,
• wersja A do współpracy z zewnętrznym sterownikiem,
• uszczelnienie NBR.

Wersja A – sterownik zewnętrzny

Oznaczenie A oznacza wykonanie przeznaczone do współpracy z zewnętrznym sterownikiem elektronicznym. Pozwala to na proporcjonalne sterowanie ciśnieniem zależnie od sygnału sterującego.

Medium hydrauliczne

Standardowe wykonanie z uszczelnieniem NBR może pracować z mineralnymi olejami hydraulicznymi. Zalecana lepkość medium wynosi 20–100 mm²/s, a maksymalny dopuszczalny zakres 15–380 mm²/s.

Montaż

Zawór przeznaczony jest do montażu zgodnego z ISO 4401. Producent dopuszcza montaż w dowolnej pozycji. Przed uruchomieniem należy sprawdzić poprawność podłączenia portów P i T oraz zgodność sterownika z wersją A.

Ważne przed zakupem

Przed zamówieniem należy porównać pełne oznaczenie RZMO-A-010/210. Wersja /210 oznacza regulację do 210 bar, mimo że maksymalne dopuszczalne ciśnienie na porcie P wynosi 350 bar.
