Proporcjonalny zawór przelewowy Atos RZMO-AEB-NP-030/210 NG6 40 l/min 210 bar

Proporcjonalny zawór przelewowy Atos RZMO-AEB-NP-030/210 NG6 – 40 l/min, 210 bar

RZMO-AEB-NP-030/210 marki Atos to pilotowany proporcjonalny zawór przelewowy przeznaczony do regulacji ciśnienia w układach hydrauliki siłowej.

Wykonanie RZMO jest wersją przeznaczoną do montażu płytowego. Konfiguracja 030 odpowiada za regulację ciśnienia na porcie P z odprowadzeniem oleju do portu T. Oznaczenie /210 określa maksymalne regulowane ciśnienie wynoszące 210 bar.

Specyfikacja techniczna

• Producent: Atos
• Symbol: RZMO-AEB-NP-030/210
• Typ zaworu: Proporcjonalny zawór przelewowy
• Konstrukcja: Pilotowana
• Wykonanie: RZMO – montaż płytowy
• Konfiguracja: 030 – regulacja na porcie P, odpływ do T
• Rozmiar: NG6
• Standard montażowy: ISO 4401
• Zakres przepływu: 2,5–40 l/min
• Maksymalny przepływ: 40 l/min
• Maksymalne regulowane ciśnienie: 210 bar
• Maksymalne ciśnienie na porcie P: 350 bar
• Maksymalne ciśnienie na porcie T: 210 bar
• Elektronika: AEB – wbudowany cyfrowy sterownik
• Fieldbus: NP – brak
• Port USB: Tak
• Zasilanie: 24 V DC
• Uszczelnienie: NBR
• Stopień ochrony AEB: IP66 / IP67 z odpowiednimi złączami
• Tryb pracy: ED 100% – praca ciągła
• Waga: 3,3 kg
• EAN: 2010001008705

Elektronika AEB

Wersja AEB posiada zintegrowany cyfrowy sterownik, analogowe sygnały zadane oraz port USB umożliwiający konfigurację parametrów funkcjonalnych zaworu za pomocą oprogramowania Atos.

Oznaczenie NP oznacza brak interfejsu fieldbus. Zawór korzysta z sygnałów analogowych i połączenia USB.

Regulacja ciśnienia

Dla wariantu /210 maksymalne regulowane ciśnienie wynosi 210 bar. Maksymalne dopuszczalne ciśnienie na porcie P wynosi 350 bar, natomiast na porcie T 210 bar.

Zastosowanie

Zawór RZMO-AEB-NP-030/210 może być stosowany w układach hydrauliki przemysłowej wymagających elektronicznej, proporcjonalnej regulacji ciśnienia, między innymi w:

• maszynach przemysłowych,
• agregatach hydraulicznych,
• prasach i urządzeniach technologicznych,
• układach automatyki przemysłowej,
• instalacjach wymagających stabilnej regulacji ciśnienia.

Najważniejsze cechy

• pilotowana konstrukcja proporcjonalna,
• regulacja ciśnienia do 210 bar,
• maksymalne ciśnienie na porcie P 350 bar,
• przepływ do 40 l/min,
• rozmiar NG6 / ISO 4401,
• wbudowany cyfrowy sterownik AEB,
• analogowe sygnały sterujące,
• port USB,
• brak fieldbus w wersji NP,
• uszczelnienie NBR.

Medium hydrauliczne

Dla standardowego wykonania NBR producent przewiduje między innymi pracę z mineralnymi olejami hydraulicznymi. Zalecana lepkość cieczy wynosi 20–100 mm²/s, a maksymalny dopuszczalny zakres 15–380 mm²/s.

Montaż i bezpieczeństwo

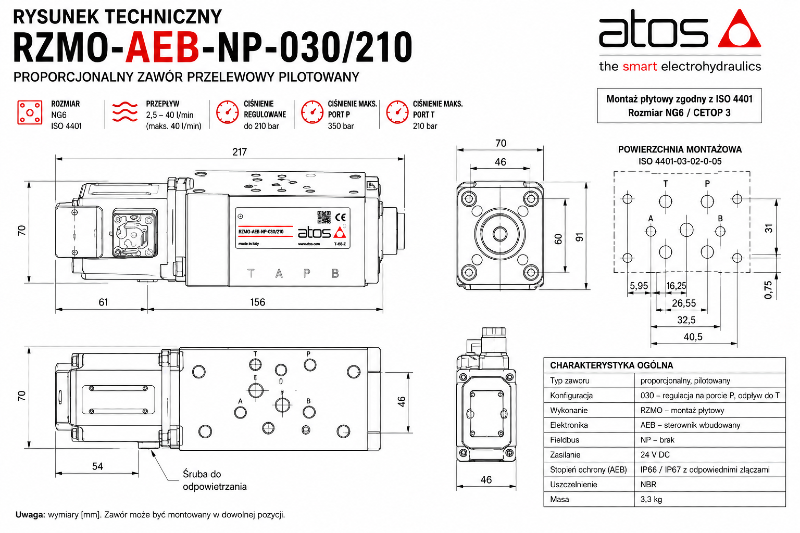

Zawór może być montowany w dowolnej pozycji. Montaż, podłączenie elektryczne i uruchomienie powinny być wykonywane zgodnie z dokumentacją Atos przez osoby posiadające odpowiednią wiedzę z zakresu hydrauliki siłowej i elektrohydrauliki.

Ważne przed zakupem

Przed zamówieniem należy porównać pełne oznaczenie RZMO-AEB-NP-030/210, wersję elektroniki, wymagany zakres regulacji ciśnienia, przepływ oraz standard montażowy.
