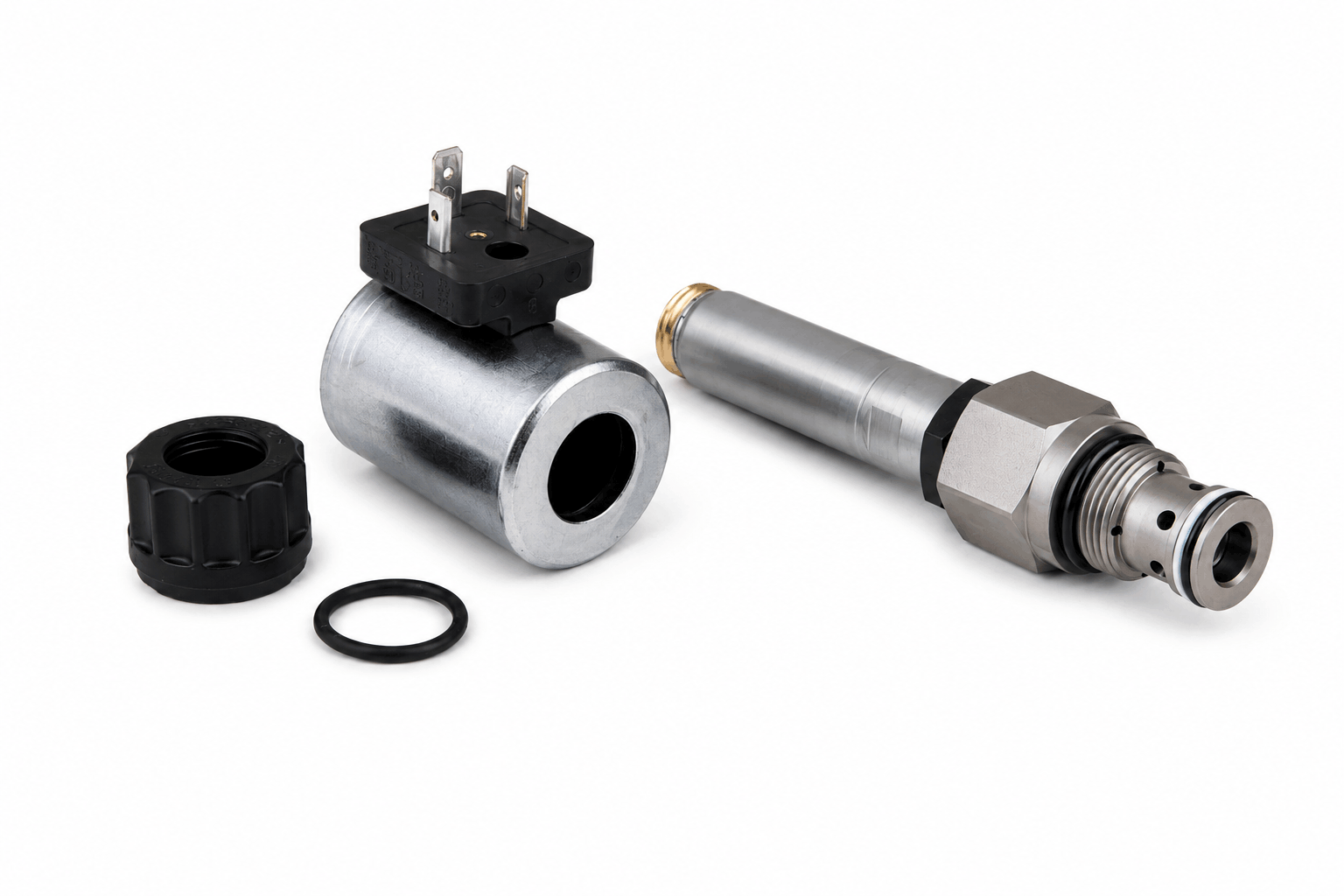

Proporcjonalny zawór przelewowy Danfoss XMP 06-250-24D-DN-00-00 7–250 P/N 850135519

Proporcjonalny zawór przelewowy Danfoss XMP 06-250-24D-DN-00-00 – 250 bar, 50 l/min

Danfoss XMP 06-250-24D-DN-00-00 to proporcjonalny zawór przelewowy przeznaczony do sterowania ciśnieniem w układach hydrauliki siłowej.

Zawór posiada konstrukcję nabojową, suwakową (spool type), pilotowaną i jest normalnie otwarty. W stanie bez zasilania nastawa ciśnienia znajduje się na minimalnym poziomie. Wraz ze wzrostem prądu podawanego na cewkę ciśnienie wzrasta proporcjonalnie.

Model XMP 06 jest szczególnie odpowiedni do sterowania ciśnieniem w układach, w których przepływ może się zmieniać.

Specyfikacja techniczna

Jak działa Danfoss XMP 06?

Przy braku zasilania nastawa ciśnienia zaworu znajduje się na minimalnym poziomie. Podawanie coraz większego prądu na cewkę powoduje proporcjonalne zwiększanie nastawy ciśnienia.

Pilotowana konstrukcja suwakowa pozwala wykorzystać zawór do sterowania ciśnieniem systemowym również w instalacjach, w których wartość przepływu ulega zmianom.

Zakres regulacji 7–250 bar

Oznaczenie 250 w modelu XMP 06 określa wariant o zakresie regulacji 7–250 bar. Wartość 315 bar jest ciśnieniem znamionowym serii i nie należy jej traktować jako zakresu regulacji tego wariantu.

Cewka 24 V DC i złącze DIN 43650

Oznaczenie 24D określa cewkę o napięciu 24 V DC. Kod DN oznacza wykonanie ze złączem elektrycznym DIN 43650.

Zastosowanie

• hydraulika siłowa,
• hydraulika mobilna,
• maszyny przemysłowe,
• agregaty hydrauliczne,
• układy regulacji ciśnienia,
• instalacje hydrauliczne ze zmiennym przepływem.

Najważniejsze cechy

• proporcjonalna regulacja ciśnienia,
• zakres regulacji 7–250 bar,
• ciśnienie znamionowe serii 315 bar,
• przepływ do 50 l/min,
• pilotowana konstrukcja suwakowa,
• normalnie otwarty,
• cewka 24 V DC,
• złącze DIN 43650,
• gwint naboju M22x1,5,
• gniazdo NCS06/2.

Montaż

Zawór przeznaczony jest do montażu w gnieździe NCS06/2. Gwint naboju wynosi M22x1,5, a zalecany moment dokręcania wynosi 44–50 Nm.

Ważne przed zakupem

Przed zamówieniem należy porównać pełne oznaczenie XMP 06-250-24D-DN-00-00 oraz numer producenta P/N 850135519. Wariant 250 posiada zakres regulacji 7–250 bar.
