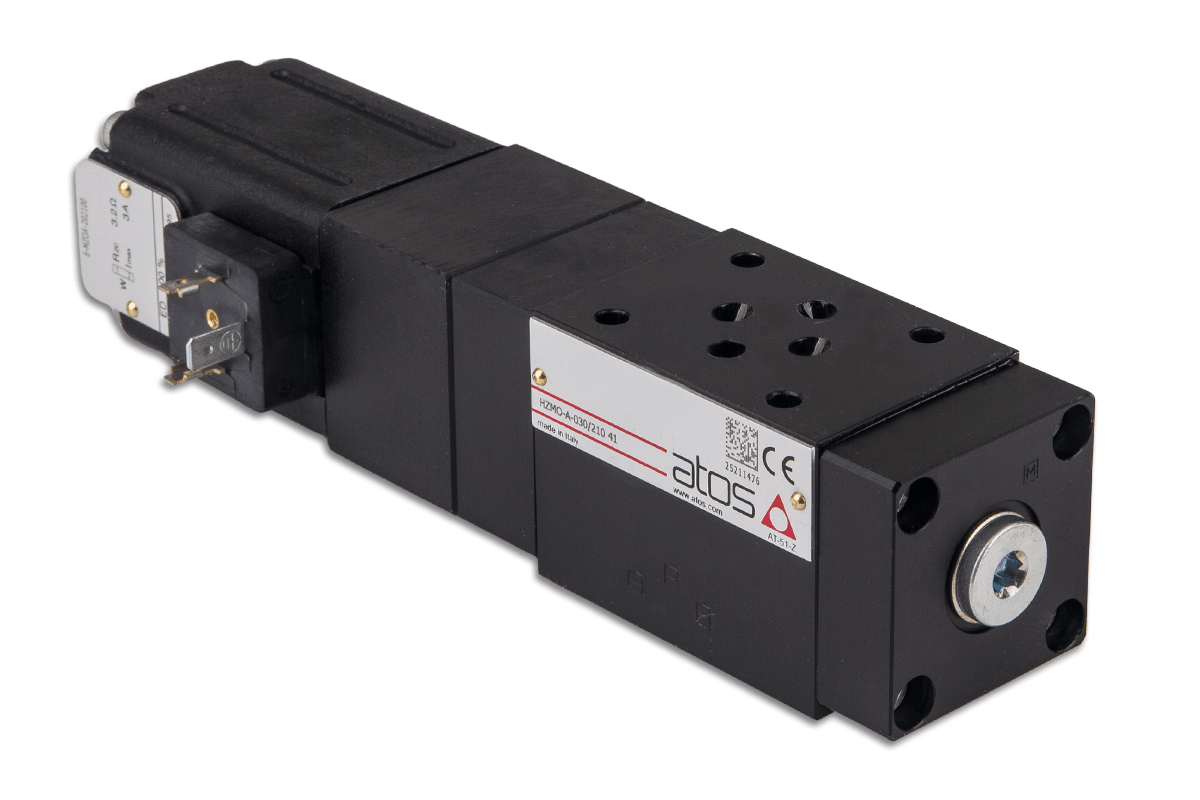

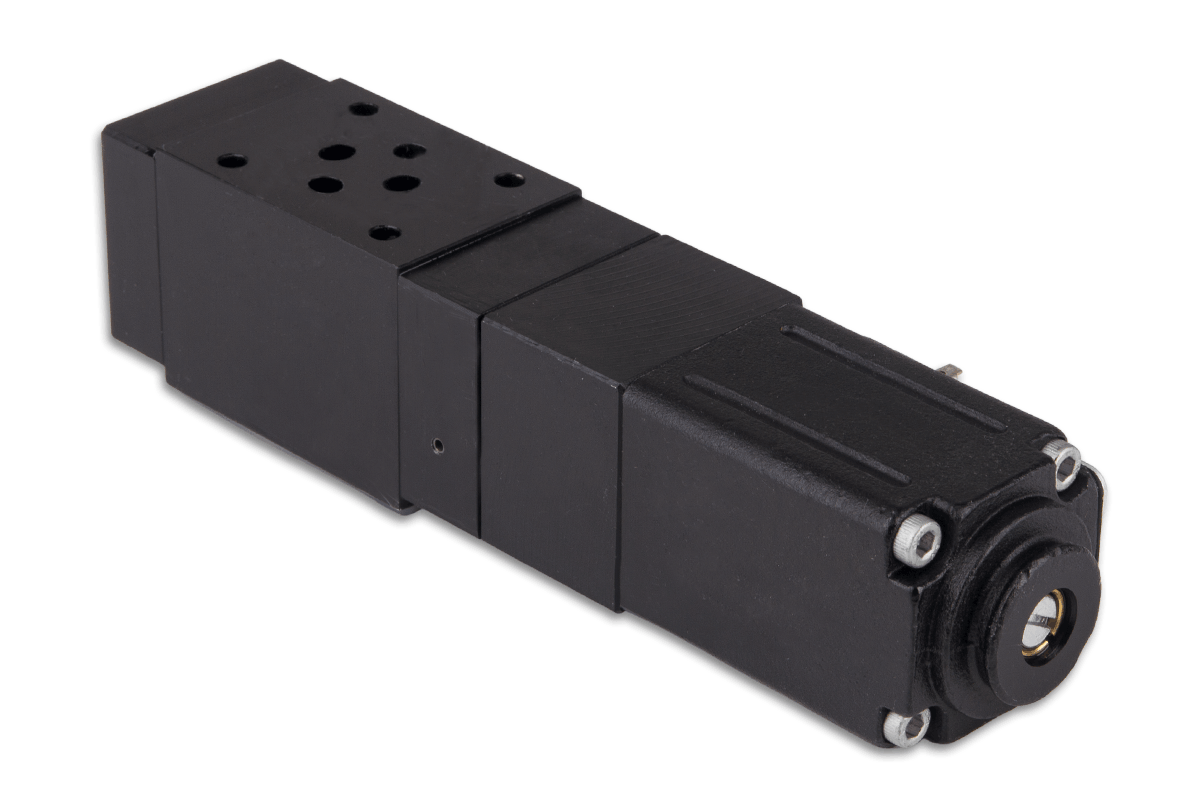

Proporcjonalny zawór przelewowy HZMO-A-030/350 Atos

Proporcjonalny zawór przelewowy Atos HZMO-A-030/350 NG6 CETOP 3 – 350 bar

Atos HZMO-A-030/350 to pilotowany proporcjonalny zawór przelewowy przeznaczony do regulacji ciśnienia w układach hydrauliki siłowej. Konstrukcja HZMO jest wykonaniem modułowym, umożliwiającym zabudowę w układach wykorzystujących rozmiar NG6 / CETOP 3.

Wariant 030 realizuje regulację ciśnienia na kanale P z odprowadzeniem do kanału T. Oznaczenie /350 określa wersję o maksymalnym zakresie regulacji ciśnienia do 350 bar.

Specyfikacja techniczna

• Producent: Atos
• Symbol: HZMO-A-030/350
• Rodzaj zaworu: Proporcjonalny zawór przelewowy
• Konstrukcja: Pilotowana, modułowa
• Konfiguracja: 030 – regulacja na kanale P, odpływ do T
• Rozmiar: NG6 / CETOP 3
• Standard montażowy: ISO 4401
• Zakres regulacji ciśnienia: do 350 bar
• Maksymalny przepływ: 40 l/min
• Sterowanie: Elektryczne proporcjonalne
• Wersja: A – do współpracy z zewnętrznym sterownikiem
• Zasilanie elektryczne: DC
• Uszczelnienie: NBR
• Waga: 2,955 kg
• EAN: 2010001526643

Zastosowanie

Zawór HZMO-A-030/350 przeznaczony jest do układów wymagających proporcjonalnego sterowania ciśnieniem. Może być stosowany w maszynach przemysłowych, agregatach hydraulicznych, prasach, urządzeniach technologicznych oraz innych instalacjach hydrauliki siłowej.

Najważniejsze cechy

• proporcjonalna regulacja ciśnienia,
• zakres regulacji do 350 bar,
• maksymalny przepływ 40 l/min,
• rozmiar NG6 / CETOP 3,
• modułowa konstrukcja HZMO,
• konfiguracja 030 – regulacja na P z odpływem do T,
• sterowanie elektryczne proporcjonalne,
• wersja A do zewnętrznego sterownika elektronicznego,
• uszczelnienie NBR.

Wersja A – sterowanie zewnętrzne

Oznaczenie A określa wykonanie zaworu przeznaczone do współpracy z odpowiednio dobranym zewnętrznym sterownikiem elektronicznym. Pozwala to na proporcjonalne sterowanie wartością ciśnienia zależnie od sygnału sterującego.

Montaż

Modułowa konstrukcja HZMO pozwala na zabudowę zaworu w układach hydraulicznych zgodnych z odpowiednim standardem montażowym. Przed montażem należy sprawdzić konfigurację kanałów, wymagany zakres ciśnienia oraz kompatybilność z pozostałymi elementami instalacji.

Ważne przed zakupem

Przed zamówieniem należy porównać pełne oznaczenie HZMO-A-030/350. Szczególną uwagę należy zwrócić na wersję /350, ponieważ określa ona zakres regulacji ciśnienia, oraz konfigurację 030.

Montaż, podłączenie oraz uruchomienie zaworu powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje z zakresu hydrauliki siłowej i sterowania elektrohydraulicznego.
