Proporcjonalny zawór przelewowy nabojowy Danfoss XMD 04-150 M18x1,5 5 l/min 150 bar P/N 850202419

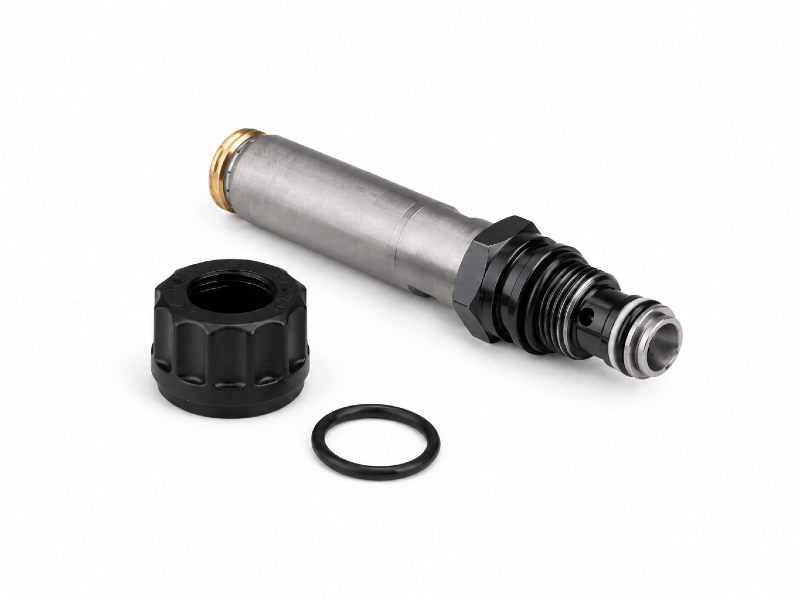

Proporcjonalny zawór przelewowy Danfoss XMD 04-150 M18x1,5 – 5 l/min, 150 bar

XMD 04-150 marki Danfoss to proporcjonalny zawór przelewowy nabojowy przeznaczony do regulacji ciśnienia w układach hydrauliki siłowej.

Zawór ma konstrukcję grzybkową, bezpośredniego działania i normalnie otwartą. W stanie bez zasilania nastawa ciśnienia pozostaje na poziomie minimalnym, natomiast wraz ze wzrostem prądu podawanego na cewkę ciśnienie wzrasta proporcjonalnie.

Producent wskazuje możliwość stosowania XMD 04 jako zaworu pilotowego do sterowania większymi elementami logicznymi w układzie hydraulicznym.

Specyfikacja techniczna

Jak działa zawór XMD 04?

W stanie bez zasilania zawór znajduje się przy minimalnej nastawie ciśnienia. Po podaniu prądu na cewkę elektromagnetyczną wartość ciśnienia wzrasta proporcjonalnie do wartości prądu sterującego.

Taka charakterystyka pozwala na płynną, elektryczną regulację ciśnienia w układzie hydraulicznym.

Zastosowanie

Zawór XMD 04-150 może być stosowany między innymi w:

• układach hydrauliki siłowej,
• hydraulice mobilnej,
• maszynach przemysłowych,
• agregatach hydraulicznych,
• układach pilotowych,
• systemach wymagających proporcjonalnej regulacji ciśnienia.

Najważniejsze cechy

• proporcjonalna regulacja ciśnienia,
• konstrukcja nabojowa,
• bezpośrednie działanie,
• typ grzybkowy,
• normalnie otwarty,
• zakres regulacji wariantu 150: 5–150 bar,
• przepływ znamionowy 5 l/min,
• gwint M18x1,5,
• gniazdo NCS04/2,
• możliwość zastosowania jako zawór pilotowy.

Montaż

Zawór przeznaczony jest do montażu w gnieździe NCS04/2. Gwint naboju wynosi M18x1,5, a producent podaje moment dokręcania 44–50 Nm.

Ważne przed zakupem

Przed zamówieniem należy sprawdzić pełne oznaczenie produktu oraz numer P/N 850202419. Wariant 150 oznacza zakres regulacji 5–150 bar. Wartość 250 bar odnosi się do ciśnienia znamionowego serii XMD 04, a nie do zakresu regulacji tego konkretnego wariantu.

ABcenter.pl – hydraulika siłowa, zawory proporcjonalne i komponenty Danfoss.

FAQ – Danfoss XMD 04-150

Do czego służy zawór Danfoss XMD 04-150?

Jest to proporcjonalny zawór przelewowy nabojowy przeznaczony do elektrycznej regulacji ciśnienia w układach hydraulicznych.

Jaki jest zakres regulacji ciśnienia?

Wariant 150 ma zakres regulacji od 5 do 150 bar.

Czy zawór ma maksymalne ciśnienie 250 bar?

250 bar jest ciśnieniem znamionowym serii XMD 04. Dla konkretnego wariantu 150 zakres regulacji wynosi 5–150 bar.

Jaki przepływ ma XMD 04?

Przepływ znamionowy wynosi 5 l/min.

Czy zawór jest normalnie otwarty?

Tak. XMD 04 jest zaworem normalnie otwartym. Bez zasilania nastawa ciśnienia znajduje się na minimalnym poziomie.

Jak działa regulacja ciśnienia?

Wraz ze wzrostem prądu podawanego na cewkę wartość ciśnienia wzrasta proporcjonalnie.

Jaki gwint posiada zawór?

Gwint naboju wynosi M18x1,5.

Jakie gniazdo montażowe posiada XMD 04?

Zawór przeznaczony jest do gniazda NCS04/2.

Czy XMD 04 może pracować jako zawór pilotowy?

Tak. Producent wskazuje możliwość stosowania zaworu jako elementu pilotowego do sterowania większymi elementami logicznymi.
