Proporcjonalny zawór redukcyjny Atos RZGO-AEB-NP-033/210/I NG6 210 bar 40 l/min 4-20 mA

Proporcjonalny zawór redukcyjny Atos RZGO-AEB-NP-033/210/I NG6 – 210 bar, 40 l/min

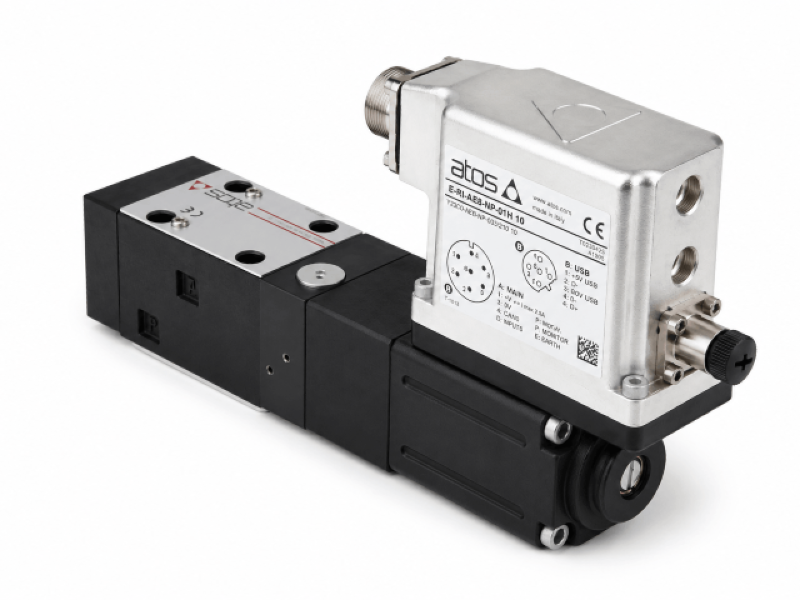

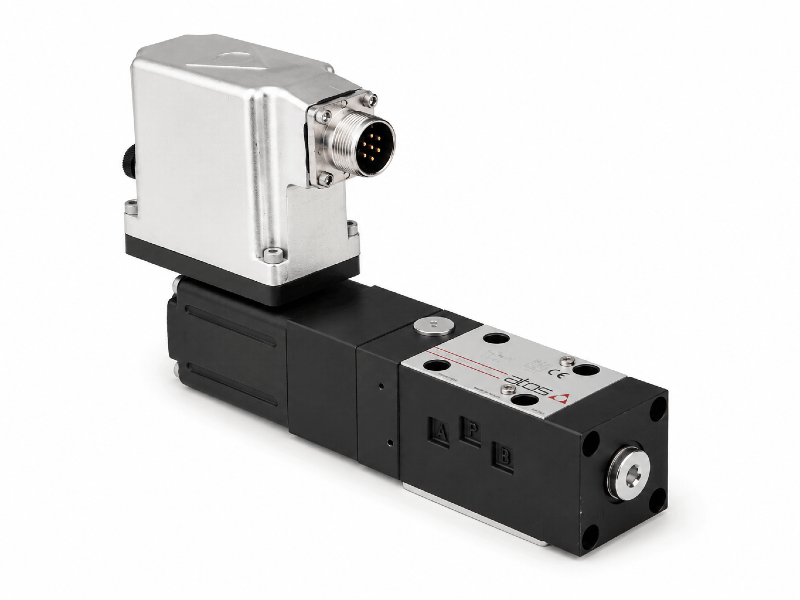

Atos RZGO-AEB-NP-033/210/I to pilotowany proporcjonalny zawór redukcyjny przeznaczony do precyzyjnej regulacji ciśnienia w układach hydrauliki siłowej.

Model należy do serii RZGO, przeznaczonej do montażu płytowego w rozmiarze NG6 / ISO 4401. Konfiguracja 033 realizuje regulację ciśnienia na porcie A z odprowadzeniem do portu T.

Wariant /210 oznacza maksymalne regulowane ciśnienie 210 bar. Maksymalne dopuszczalne ciśnienie na porcie P wynosi 350 bar, a na porcie T 210 bar.

Specyfikacja techniczna

Wbudowany sterownik AEB

Wersja AEB posiada wbudowany cyfrowy sterownik, analogowe sygnały referencyjne oraz port USB służący do ustawiania parametrów funkcjonalnych zaworu za pomocą oprogramowania Atos.

Opcja NP – bez fieldbus

Oznaczenie NP oznacza brak interfejsu fieldbus. Zawór może być konfigurowany poprzez USB i wykorzystuje analogowy sygnał sterujący.

Opcja /I – sygnał 4–20 mA

Opcja /I oznacza wejście referencyjne prądowe 4–20 mA zamiast standardowego sygnału napięciowego 0–10 VDC. Takie wykonanie może być korzystne przy większych odległościach pomiędzy sterownikiem maszyny a zaworem oraz w środowisku narażonym na zakłócenia elektryczne.

Parametry regulacji

Dla serii RZGO producent podaje maksymalny przepływ 40 l/min. Maksymalne ciśnienie na porcie P wynosi 350 bar, natomiast maksymalne regulowane ciśnienie tego wariantu /210 wynosi 210 bar.

Zastosowanie

• hydraulika siłowa,
• maszyny przemysłowe,
• agregaty hydrauliczne,
• linie technologiczne,
• układy proporcjonalnej regulacji ciśnienia,
• automatyka przemysłowa.

Najważniejsze cechy

• proporcjonalny zawór redukcyjny,
• pilotowana konstrukcja,
• NG6 / CETOP 3,
• regulacja do 210 bar,
• przepływ do 40 l/min,
• wbudowany cyfrowy sterownik AEB,
• brak fieldbus w wersji NP,
• sygnał referencyjny 4–20 mA,
• port USB,
• zasilanie 24 V DC,
• uszczelnienie NBR.

Montaż i uruchomienie

Zawór przeznaczony jest do montażu płytowego zgodnego z ISO 4401. Producent dopuszcza montaż w dowolnej pozycji. Podczas pierwszego uruchomienia należy stosować się do zaleceń producenta dotyczących instalacji, podłączenia elektrycznego i odpowietrzenia układu.

Ważne przed zakupem

Przed zamówieniem należy porównać pełny symbol RZGO-AEB-NP-033/210/I. Szczególną uwagę należy zwrócić na wersję AEB, brak fieldbus NP, konfigurację 033, zakres 210 bar oraz opcję sygnału 4–20 mA.

ABcenter.pl – największy wybór hydrauliki siłowej w Polsce. Zawory proporcjonalne i komponenty Atos.

FAQ – Atos RZGO-AEB-NP-033/210/I

Do czego służy Atos RZGO-AEB-NP-033/210/I?

Jest to pilotowany proporcjonalny zawór redukcyjny przeznaczony do precyzyjnej regulacji ciśnienia w układach hydrauliki siłowej.

Jakie jest maksymalne regulowane ciśnienie?

Wariant /210 posiada maksymalne regulowane ciśnienie 210 bar.

Czy 350 bar oznacza zakres regulacji?

Nie. 350 bar to maksymalne dopuszczalne ciśnienie na porcie P. Maksymalne regulowane ciśnienie dla wersji /210 wynosi 210 bar.

Jaki jest maksymalny przepływ?

Maksymalny przepływ wynosi 40 l/min.

Co oznacza AEB?

AEB oznacza wersję z wbudowanym cyfrowym sterownikiem, analogowymi sygnałami referencyjnymi oraz portem USB.

Co oznacza NP?

NP oznacza brak interfejsu fieldbus.

Co oznacza /I?

Opcja /I oznacza sygnał referencyjny prądowy 4–20 mA zamiast standardowego sygnału 0–10 VDC.

Co oznacza konfiguracja 033?

Konfiguracja 033 oznacza regulację ciśnienia na porcie A z odprowadzeniem do portu T.

Jakie zasilanie ma zawór?

Wersja AEB jest zasilana napięciem 24 V DC.

Jakie uszczelnienie posiada zawór?

Standardowe wykonanie posiada uszczelnienie NBR.

Czy zawór posiada USB?

Tak. Wersja AEB posiada port USB wykorzystywany do konfiguracji parametrów cyfrowego sterownika.
