Przekaźnik ciśnienia Atos MAP-040/E 5–40 bar

Przekaźnik ciśnienia Atos MAP-040/E 5–40 bar

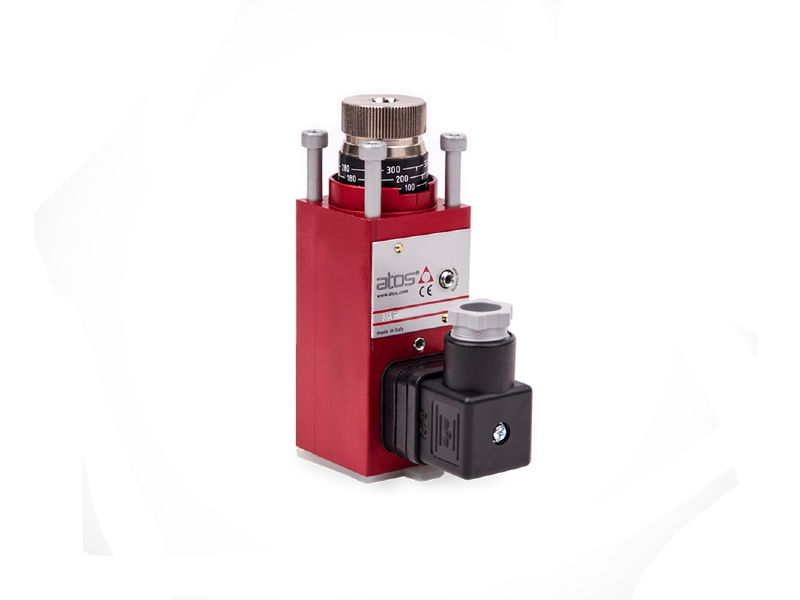

Atos MAP-040/E to hydroelektryczny przekaźnik ciśnienia, który przełącza styki elektryczne po osiągnięciu ustawionego ciśnienia w układzie hydraulicznym. Zakres nastawy tego wykonania wynosi 5–40 bar.

Urządzenie ma mechaniczny mikroprzełącznik ze złoconymi stykami oraz pokrętło regulacyjne z podziałką. Po obniżeniu ciśnienia o różnicę przełączania styki wracają do położenia spoczynkowego.

Dane techniczne

• Producent: Atos
• Seria: MAP
• Symbol: MAP-040/E
• Rodzaj: hydroelektryczny przekaźnik ciśnienia
• Zakres nastawy ciśnienia przełączania: 5–40 bar
• Różnica ciśnień przełączania: stała, nieregulowana oddzielnie
• Regulacja: pokrętło z podziałką i śrubą blokującą
• Styki: przełączne, dostępne funkcje NO i NC
• Opcja /E: styk wspólny podłączony do pinu 1
• Mikroprzełącznik: styki złocone
• Złącze elektryczne: typ 664, według karty w zestawie
• Uszczelnienia standardowe: NBR
• Pozycja montażu: dowolna
• Waga według specyfikacji produktu: 0,62 kg
• Kod EAN: 2010000049709

Zasada działania

Ciśnienie hydrauliczne oddziałuje na tłoczek współpracujący ze sprężyną. Po osiągnięciu nastawy mechanizm przełącza mikroprzełącznik. Obrót pokrętła zgodnie z ruchem wskazówek zegara zwiększa wartość ciśnienia przełączania.

Montaż i podłączenie

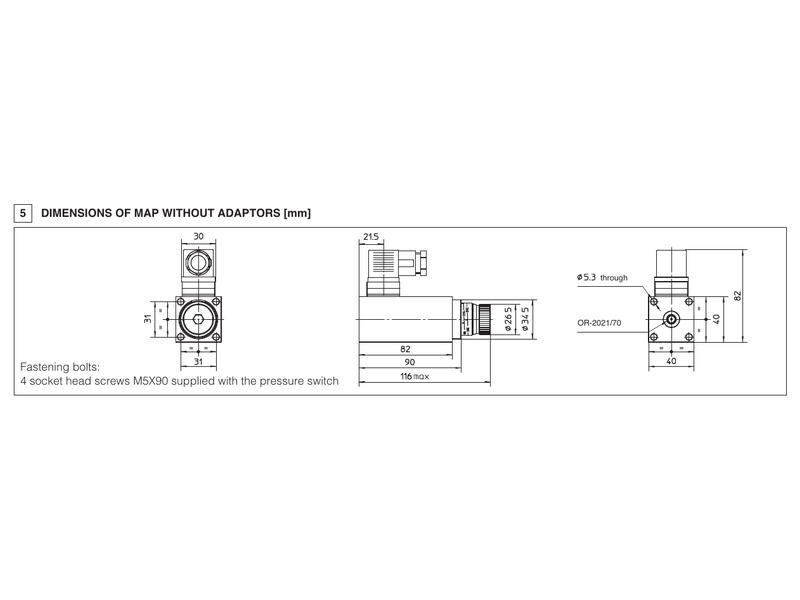

Przekaźnik należy zamontować na odpowiednio przygotowanej powierzchni lub przy użyciu właściwego adaptera. Przed zakupem sprawdź sposób przyłączenia hydraulicznego oraz zakres dostawy adaptera.

Podłączenie elektryczne wykonaj zgodnie ze schematem wariantu /E. Dopuszczalne obciążenie styków zależy od napięcia, rodzaju prądu i charakteru obciążenia — wartości należy dobrać według tabeli producenta.
