Przełącznik manometrów MP Filtri SVM6G1AP01 6-punktowy 400 bar

Przełącznik manometrów MP Filtri SVM6G1AP01 – 6 punktów pomiarowych, 400 bar

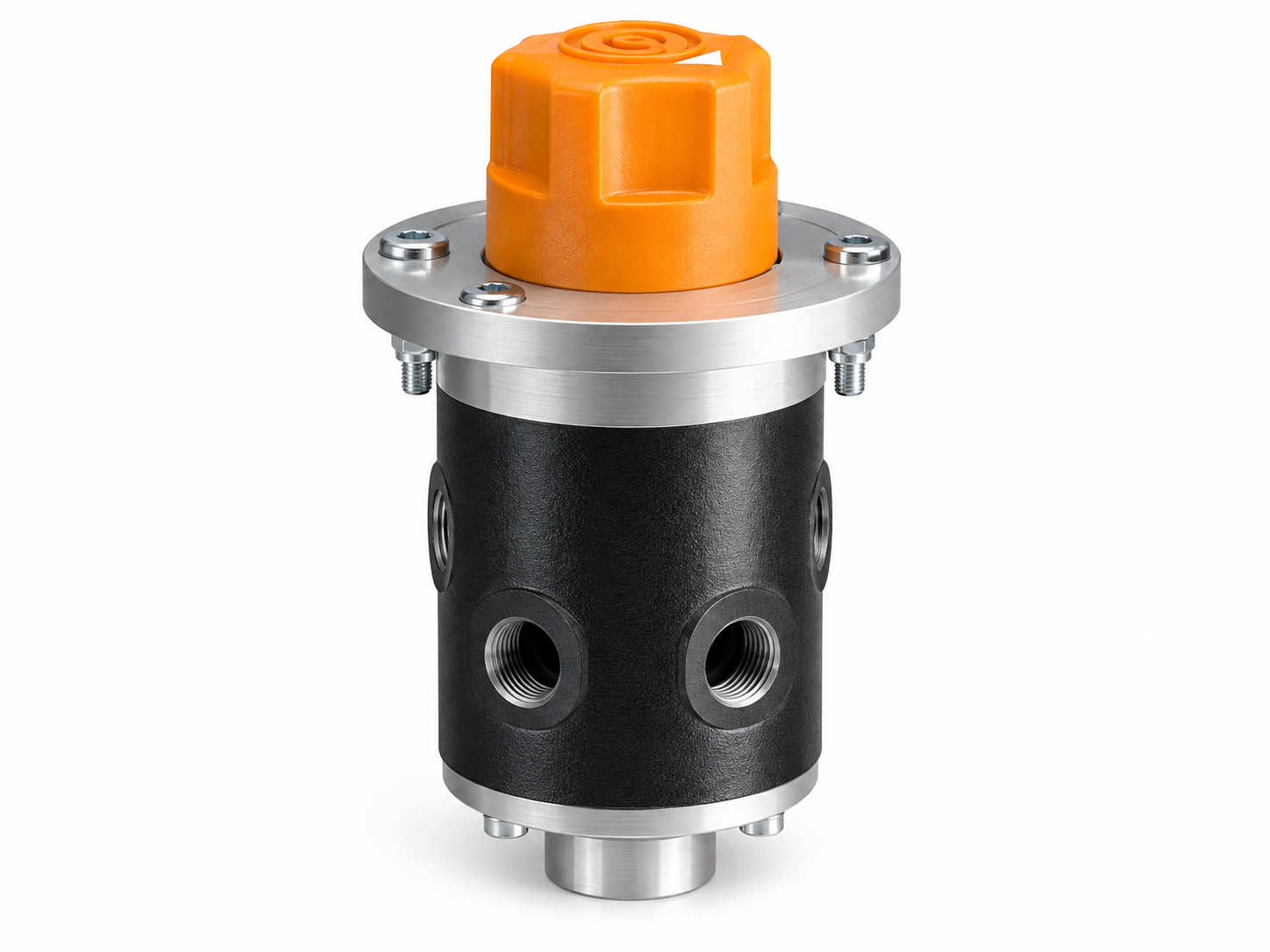

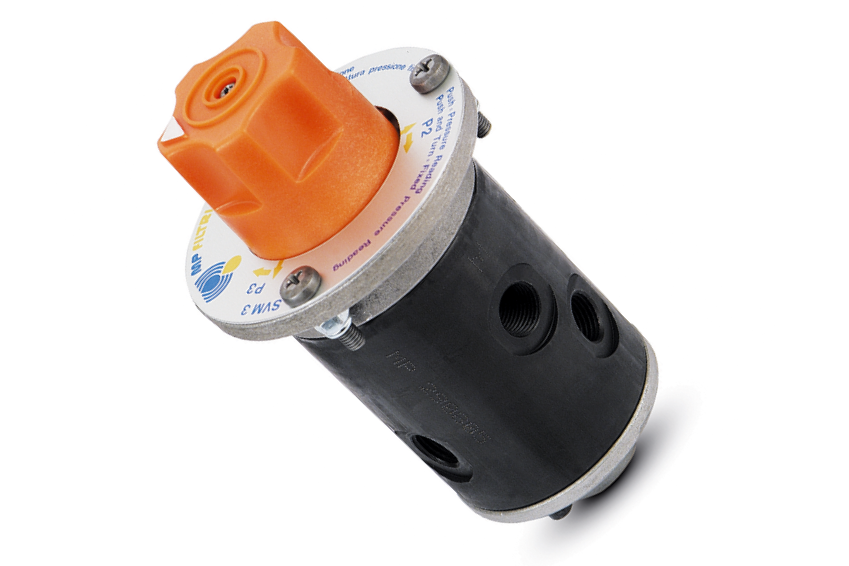

Przełącznik manometrów MP Filtri SVM6G1AP01 to hydrauliczny zawór wyboru punktu pomiarowego, należący do serii SVM włoskiego producenta MP Filtri. Umożliwia kontrolowanie ciśnienia w sześciu punktach instalacji hydraulicznej przy wykorzystaniu jednego manometru.

Przełącznik służy również do ochrony manometru przed udarami ciśnienia w czasie, gdy pomiar nie jest wykonywany. Po zakończeniu odczytu manometr można odizolować od instalacji i odciążyć przez przyłącze T połączone ze zbiornikiem.

Model SVM6G1AP01 posiada sześć przyłączy pomiarowych, gwinty G 1/4" oraz maksymalne ciśnienie robocze 400 bar.

Parametry techniczne przełącznika SVM6G1AP01

• Producent: MP Filtri
• Seria: SVM
• Pełny symbol: SVM6G1AP01
• Symbol skrócony: SVM6G1A
• Rodzaj produktu: przełącznik manometrów
• Liczba punktów pomiarowych: 6
• Rozmiar przyłączy: G 1/4" BSP
• Maksymalne ciśnienie robocze: 400 bar
• Temperatura pracy: od -25°C do +100°C
• Korpus: żeliwo
• Element wewnętrzny: stal
• Pokrywa: aluminium anodowane
• Kołnierz: aluminium anodowane
• Pokrętło: poliamid
• Uszczelnienia: NBR
• Wykonanie: P01 – standard MP Filtri
• Waga według danych sklepowych: 1,497 kg
• Kod EAN: 2010000452493

Jak działa przełącznik manometrów MP Filtri SVM?

Przełącznik umożliwia wybór punktu hydraulicznego, z którego aktualnie odczytywane jest ciśnienie. Dzięki temu nie trzeba montować oddzielnego manometru przy każdym punkcie pomiarowym.

Obsługa przycisku pomiarowego odbywa się w następujący sposób:

• Przycisk niewciśnięty: manometr pozostaje odizolowany od ciśnienia instalacji.
• Przycisk wciśnięty: umożliwia odczyt ciśnienia.
• Przycisk wciśnięty i obrócony: pozostaje w położeniu pomiarowym, umożliwiając ciągły odczyt.
• Powrót przycisku do położenia spoczynkowego: odizolowanie manometru i odciążenie przez przyłącze T.

Co wyróżnia przełącznik SVM6G1AP01?

• Sześć punktów pomiarowych: kontrola ciśnienia w różnych częściach układu jednym manometrem.
• Ciśnienie robocze do 400 bar: zastosowanie w wysokociśnieniowych instalacjach hydraulicznych.
• Ochrona manometru: odizolowanie przyrządu od ciśnienia poza czasem pomiaru.
• Pomiar chwilowy lub ciągły: możliwość utrzymania przycisku w pozycji pomiarowej.
• Odciążenie manometru: przez przyłącze T połączone ze zbiornikiem.
• Żeliwny korpus: konstrukcja przeznaczona do hydrauliki siłowej.
• Standardowe przyłącza G 1/4": zgodnie z dokumentacją MP Filtri.

Zastosowanie przełącznika manometrów

Przełącznik MP Filtri SVM6G1AP01 może być stosowany w odpowiednio zaprojektowanych instalacjach hydraulicznych, między innymi w:

• Agregatach hydraulicznych.
• Układach hydrauliki przemysłowej.
• Maszynach produkcyjnych i technologicznych.
• Stanowiskach kontrolnych i diagnostycznych.
• Instalacjach wymagających pomiaru ciśnienia w kilku punktach.

Montaż i użytkowanie

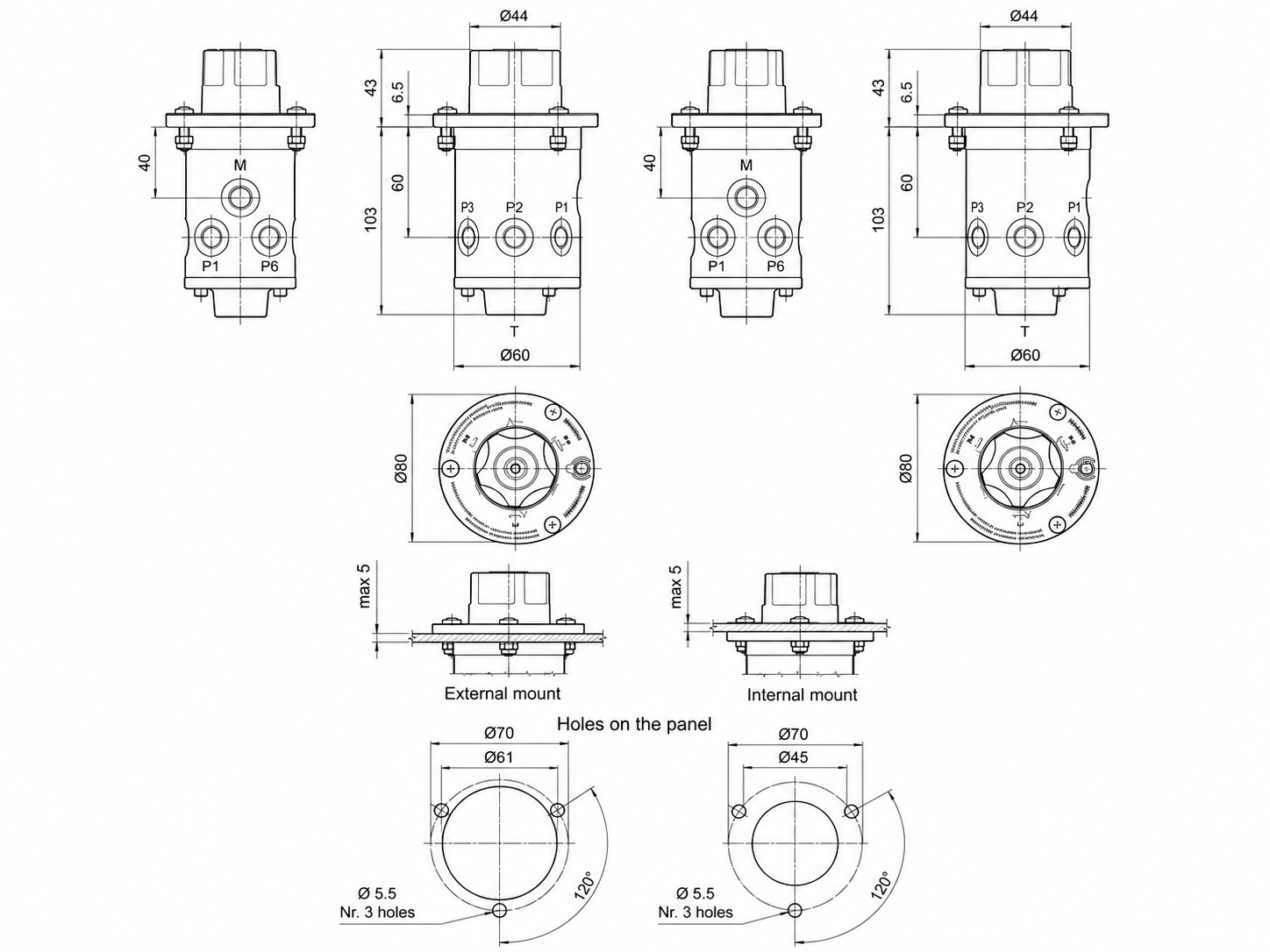

Przełącznik należy podłączyć zgodnie ze schematem producenta. Szczególnie ważne jest prawidłowe połączenie przyłącza T ze zbiornikiem, aby umożliwić odciążanie manometru po zakończeniu pomiaru.

Przed zakupem zalecamy sprawdzenie zgodności pełnego symbolu, liczby punktów pomiarowych, gwintów przyłączeniowych i parametrów pracy z instalacją hydrauliczną.
