Rozdzielacz Danfoss 2/2 NC SBV11-8-C-M-0-00 P/N: 02-182645

Rozdzielacz Danfoss 2/2 NC SBV11-8-C-M-0-00 – 02-182645

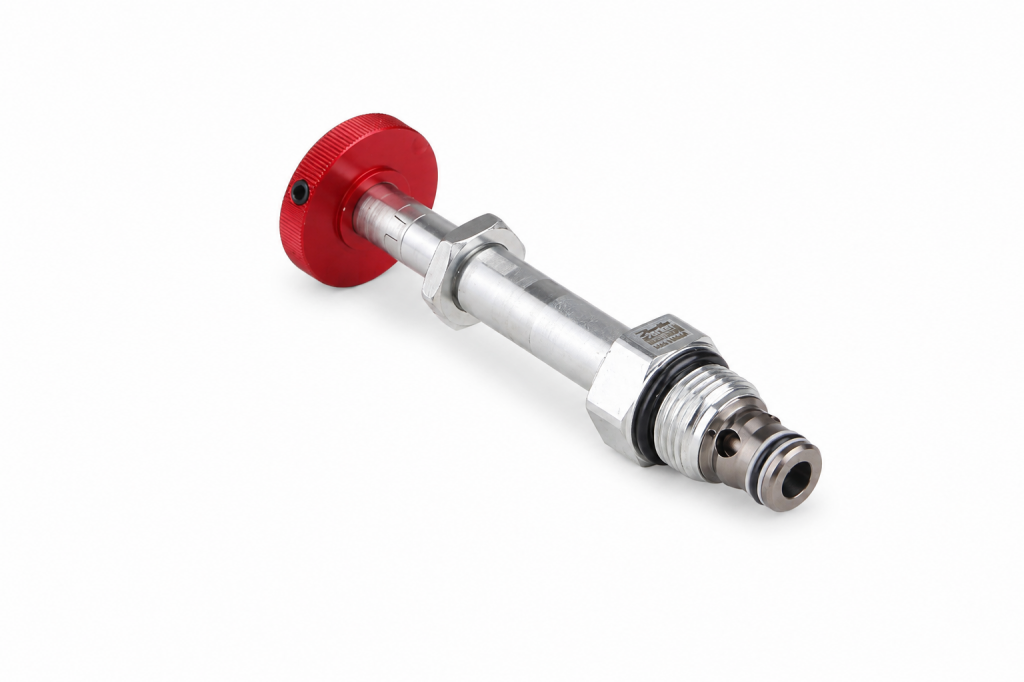

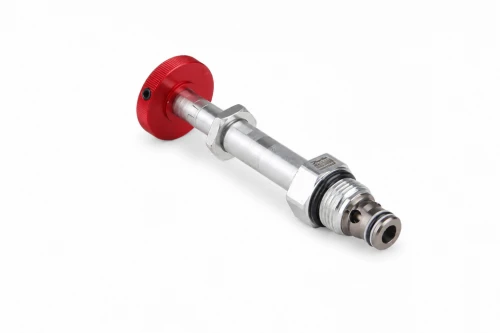

Danfoss SBV11-8-C-M-0-00, numer katalogowy 02-182645, to hydrauliczny zawór nabojowy 2/2, normalnie zamknięty. Posiada konstrukcję grzybkową sterowaną pilotowo oraz ręczne przesterowanie typu „pociągnij i obróć”.

Działanie zaworu 2/2 NC

Bez zasilania cewki i przy nieaktywnym przesterowaniu ręcznym zawór blokuje przepływ pomiędzy portami 1 i 2 w obu kierunkach. Po wysterowaniu umożliwia przepływ od portu 1 do 2 oraz od portu 2 do 1. Konstrukcja grzybkowa ogranicza przecieki wewnętrzne.

Ręczne przesterowanie M

Wykonanie M umożliwia ręczne przesterowanie zaworu przez pociągnięcie i obrót pokrętła. Mechanizm przeznaczony jest do użycia awaryjnego, zgodnie z instrukcją producenta.

Dane techniczne

• Producent: Danfoss
• Symbol: SBV11-8-C-M-0-00
• Numer katalogowy: 02-182645
• Funkcja: 2/2 NC – normalnie zamknięty
• Typ: zawór nabojowy, wkręcany
• Konstrukcja: grzybkowa, sterowana pilotowo
• Ciśnienie znamionowe: 350 bar
• Przepływ znamionowy: 45 l/min
• Przepływ po wysterowaniu: dwukierunkowy
• Ręczne przesterowanie: M – pociągnij i obróć
• Uszczelnienia: NBR (Buna-N)
• Cewka: nie jest dołączona
• Korpus przyłączeniowy: nie jest dołączony
• EAN: 2010001786238

Dobór i montaż

Zawór wymaga kompatybilnej cewki oraz zgodnego gniazda montażowego. Przed zakupem należy porównać pełne oznaczenie, numer katalogowy, wymiary montażowe i parametry układu. Dopuszczalne ciśnienie kompletnego zespołu zależy również od zastosowanego bloku lub korpusu. Dobór zaworu i osprzętu pozostaje po stronie kupującego.
