Rozdzielacz Danfoss 2/2 NO SV13-16-O-P-0-00 P/N: 02-177083

Rozdzielacz Danfoss 2/2 NO SV13-16-O-P-0-00 – 02-177083

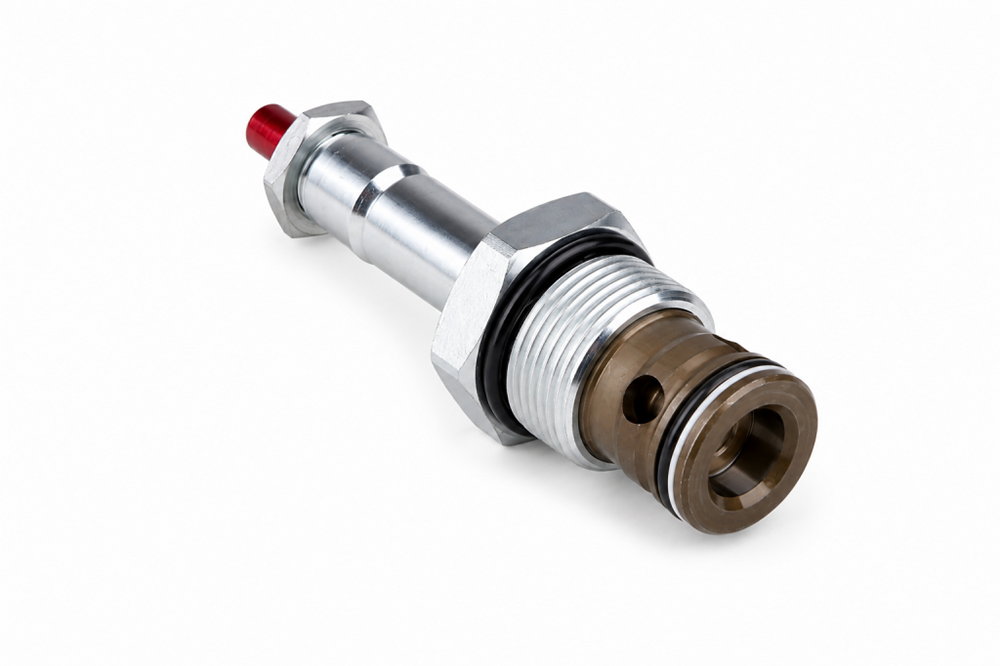

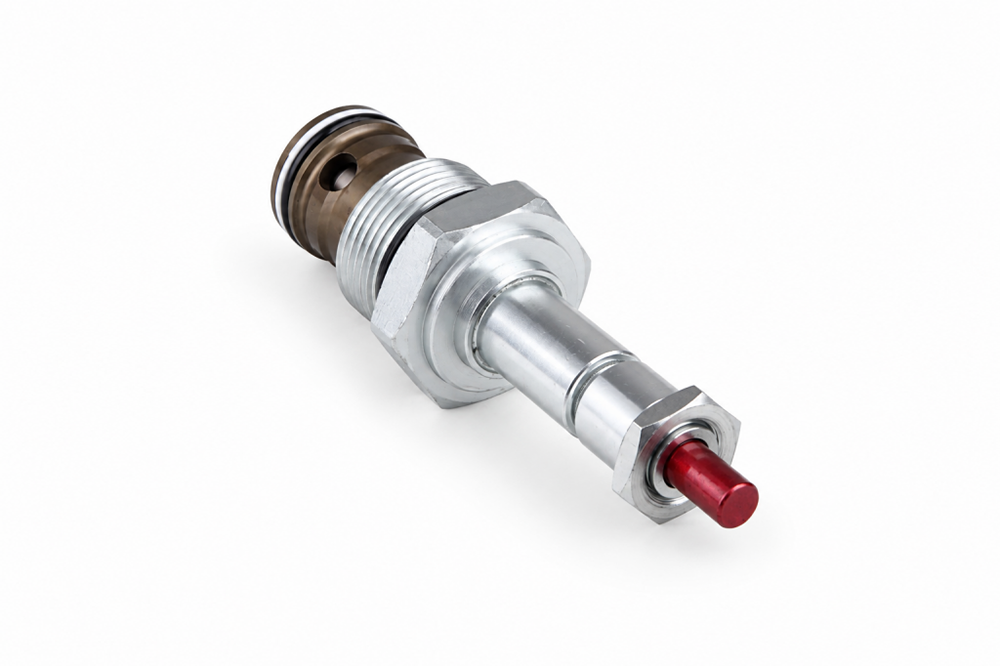

Danfoss SV13-16-O-P-0-00, numer katalogowy 02-177083, to hydrauliczny zawór nabojowy 2/2, normalnie otwarty. Posiada konstrukcję grzybkową sterowaną pilotowo oraz ręczne przesterowanie przyciskiem.

Działanie zaworu 2/2 NO

Bez zasilania cewki zawór umożliwia przepływ pomiędzy portami 1 i 2 w obu kierunkach. Po zasileniu cewki przepływ od portu 2 do 1 zostaje zablokowany, natomiast od portu 1 do 2 pozostaje możliwy. Konstrukcja grzybkowa ogranicza przecieki wewnętrzne.

Wykonanie z ręcznym przesterowaniem

Oznaczenie P wskazuje ręczne przesterowanie przyciskiem, przeznaczone do użycia awaryjnego. Wykonanie 0-00 oznacza zawór bez korpusu przyłączeniowego i bez cewki elektromagnetycznej. Cewkę należy dobrać osobno.

Dane techniczne

• Producent: Danfoss
• Symbol: SV13-16-O-P-0-00
• Numer katalogowy: 02-177083
• Funkcja: 2/2 NO – normalnie otwarty
• Typ: zawór nabojowy, wkręcany
• Konstrukcja: grzybkowa, sterowana pilotowo
• Ciśnienie znamionowe: 350 bar
• Przepływ znamionowy według katalogu: 132 l/min
• Ręczne przesterowanie: przycisk – wykonanie P
• Uszczelnienia: NBR (Buna-N)
• Cewka: nie jest dołączona
• Korpus przyłączeniowy: nie jest dołączony
• EAN: 2010001786313

Dobór i montaż

Przed zakupem należy sprawdzić numer katalogowy, pełne oznaczenie, zgodność gniazda montażowego oraz wymagania dotyczące cewki. Należy uwzględnić kierunek przepływu i dopuszczalne ciśnienie zastosowanego bloku lub korpusu. Dobór zaworu i osprzętu pozostaje po stronie kupującego.
