Rozdzielacz hydrauliczny Atos DHE-0711-X 230/50/60 AC NG6 CETOP 3 350 bar

Rozdzielacz hydrauliczny Atos DHE-0711-X-230/50/60 AC NG6

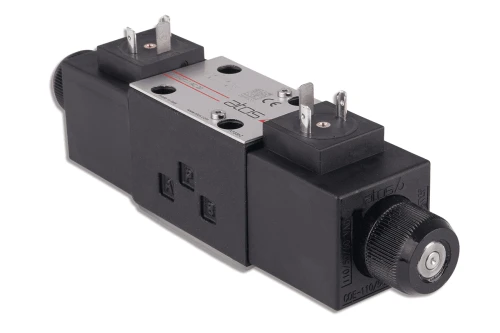

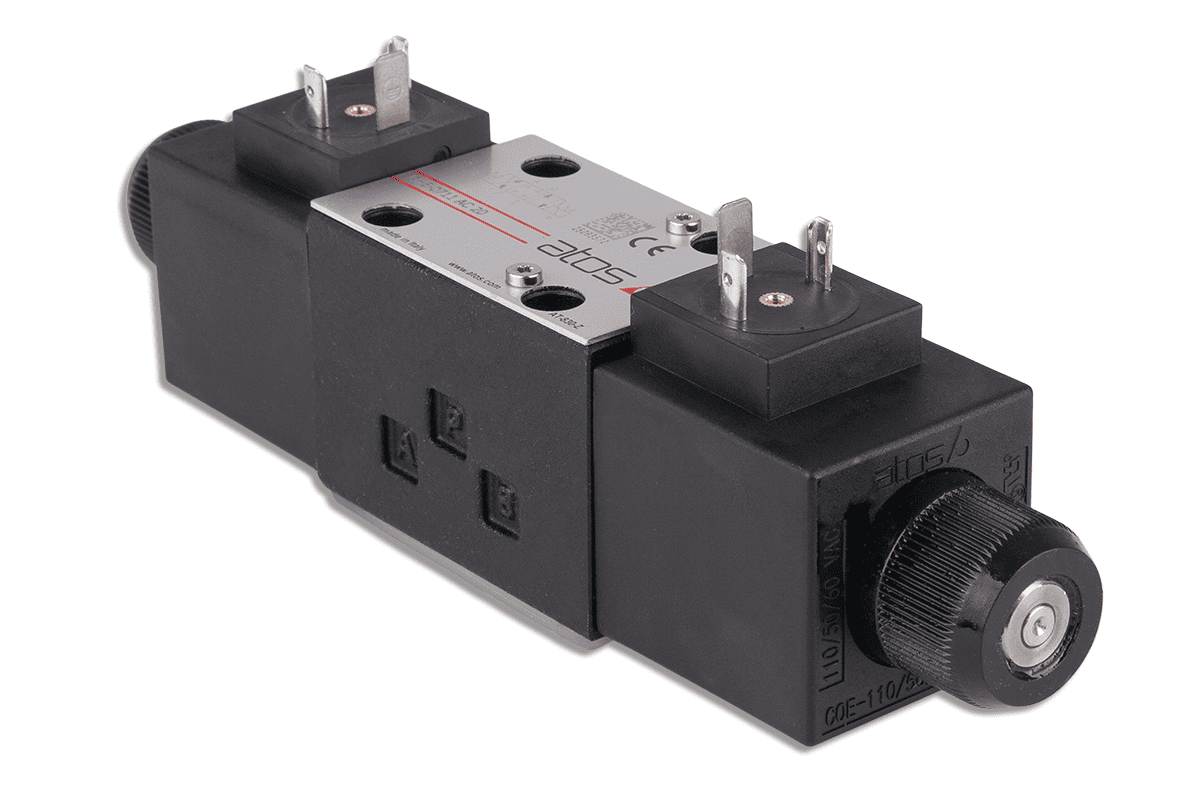

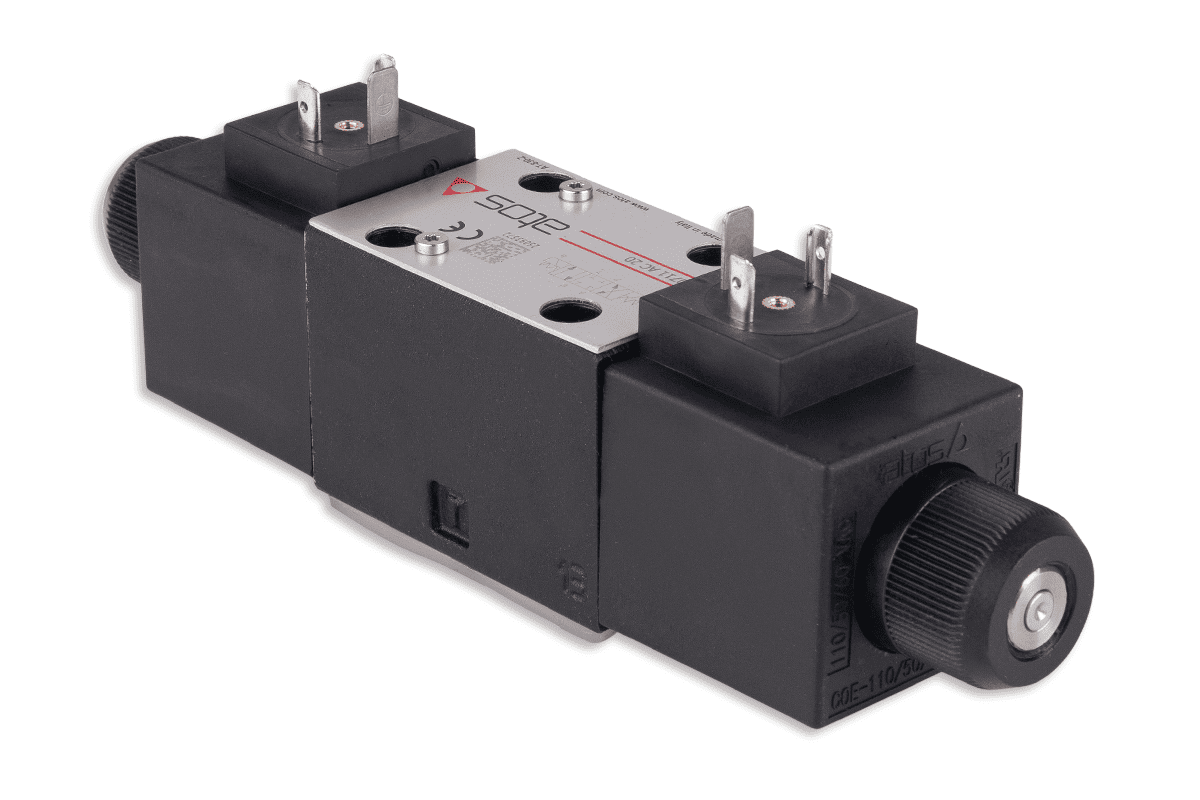

Atos DHE-0711-X-230/50/60 AC to elektromagnetyczny rozdzielacz hydrauliczny sterowany elektrycznie, przeznaczony do montażu płytowego w układach hydrauliki siłowej. Zawór należy do serii DHE i posiada powierzchnię montażową zgodną z ISO 4401 rozmiar 06 – NG6 / CETOP 3.

Model DHE-0711 jest zaworem z dwoma elektromagnesami i trzema położeniami suwaka, centrowanym sprężynami. Zastosowany suwak typu 1 określa sposób połączenia kanałów hydraulicznych w poszczególnych pozycjach zaworu.

Najważniejsze parametry

*80 l/min jest wartością maksymalną dla serii DHE. Dopuszczalny przepływ roboczy zależy między innymi od zastosowanego suwaka, ciśnienia i kierunku przepływu. Przed zastosowaniem należy sprawdzić wykresy granic pracy w dokumentacji producenta.

Konfiguracja DHE-0711

Oznaczenie modelu określa konkretną konfigurację zaworu:

• DHE – elektromagnetyczny rozdzielacz hydrauliczny serii DHE,
• 07 / 71 – dwa elektromagnesy, trzy położenia, suwak centrowany sprężynami,
• 1 – typ suwaka hydraulicznego,
• X – wykonanie bez wtyczki elektrycznej,
• 230/50/60 AC – cewki na napięcie 230 V AC, 50/60 Hz,
• NBR – standardowe uszczelnienie.

Zastosowanie rozdzielacza

Rozdzielacz hydrauliczny służy do sterowania kierunkiem przepływu oleju w instalacji hydraulicznej. Umożliwia sterowanie pracą takich elementów jak:

• siłowniki hydrauliczne,
• silniki hydrauliczne,
• zespoły i agregaty hydrauliczne,
• maszyny przemysłowe,
• układy automatyki i hydrauliki siłowej.

Montaż płytowy ISO 4401

Zawór przeznaczony jest do montażu na płycie przyłączeniowej NG6 / CETOP 3. Powierzchnia montażowa jest zgodna z normą ISO 4401.

Według dokumentacji producenta zawór mocowany jest za pomocą 4 śrub M5 × 30 klasy 12.9, a zalecany moment dokręcania wynosi 8 Nm.

Przyłącza hydrauliczne oznaczone są:

• P – zasilanie ciśnieniowe,
• A i B – przyłącza robocze,
• T – powrót do zbiornika.

Cewki 230 V AC

Model wyposażony jest w cewki przeznaczone do zasilania 230 V AC 50/60 Hz. Cewki AC serii DHE mają klasę izolacji F (155°C). Przy prawidłowo zamontowanej odpowiedniej wtyczce producent podaje stopień ochrony IP65.

Uwaga: oznaczenie X oznacza, że zawór dostarczany jest bez wtyczek elektrycznych. Odpowiednie złącza należy dobrać i zamówić oddzielnie.

Ręczne przesterowanie

Rozdzielacze DHE posiadają zintegrowany trzpień umożliwiający ręczne przesterowanie zaworu. Funkcja ta może być wykorzystywana między innymi podczas uruchamiania, ustawiania lub diagnostyki układu.

Dobór rozdzielacza

Przed zakupem należy porównać pełne oznaczenie zaworu oraz schemat suwaka. Rozdzielacze Atos serii DHE mogą mieć taki sam rozmiar i wygląd zewnętrzny, ale różnić się konfiguracją suwaka, sposobem działania, napięciem cewek oraz rodzajem uszczelnienia.

Nie należy dobierać zamiennika wyłącznie na podstawie wyglądu zaworu. Dobór odpowiedniego wykonania pozostaje po stronie kupującego.
