Rozdzielacz suwakowy Atos NG6 DHE-0614/FV-X 24DC

Rozdzielacz suwakowy Atos DHE-0614/FV-X 24DC – NG6

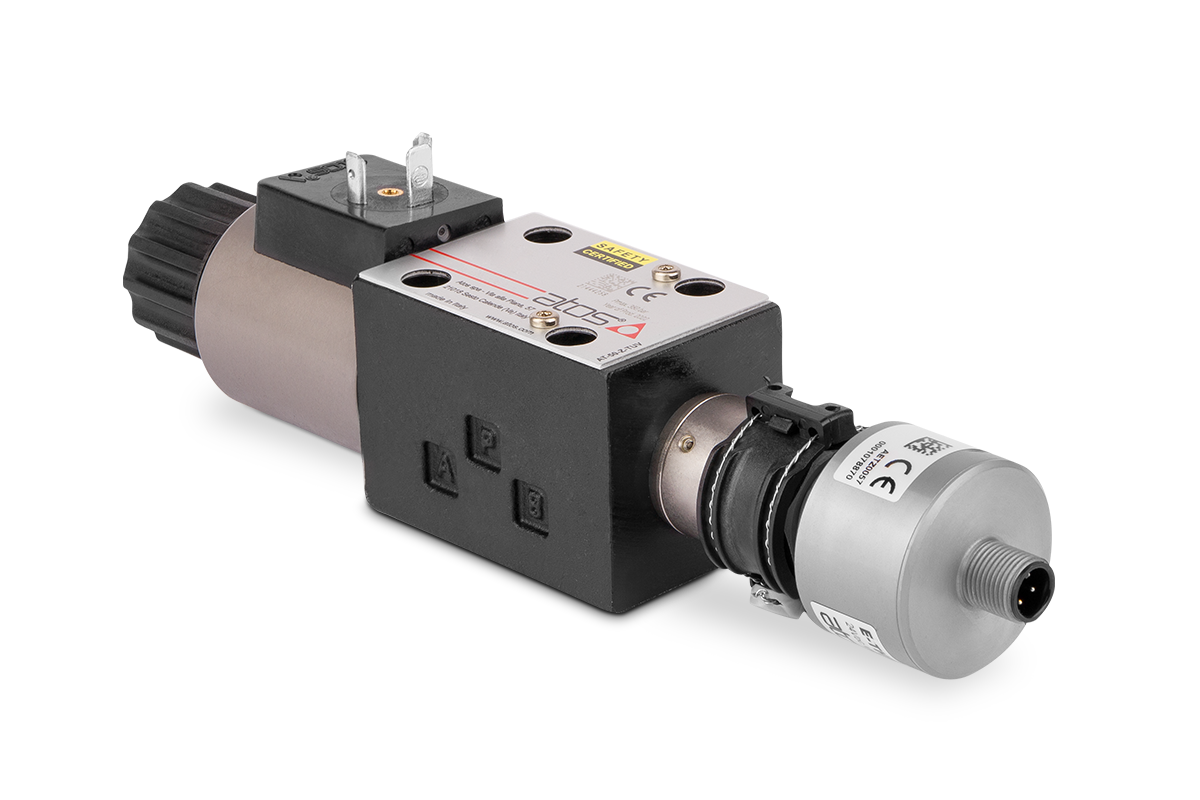

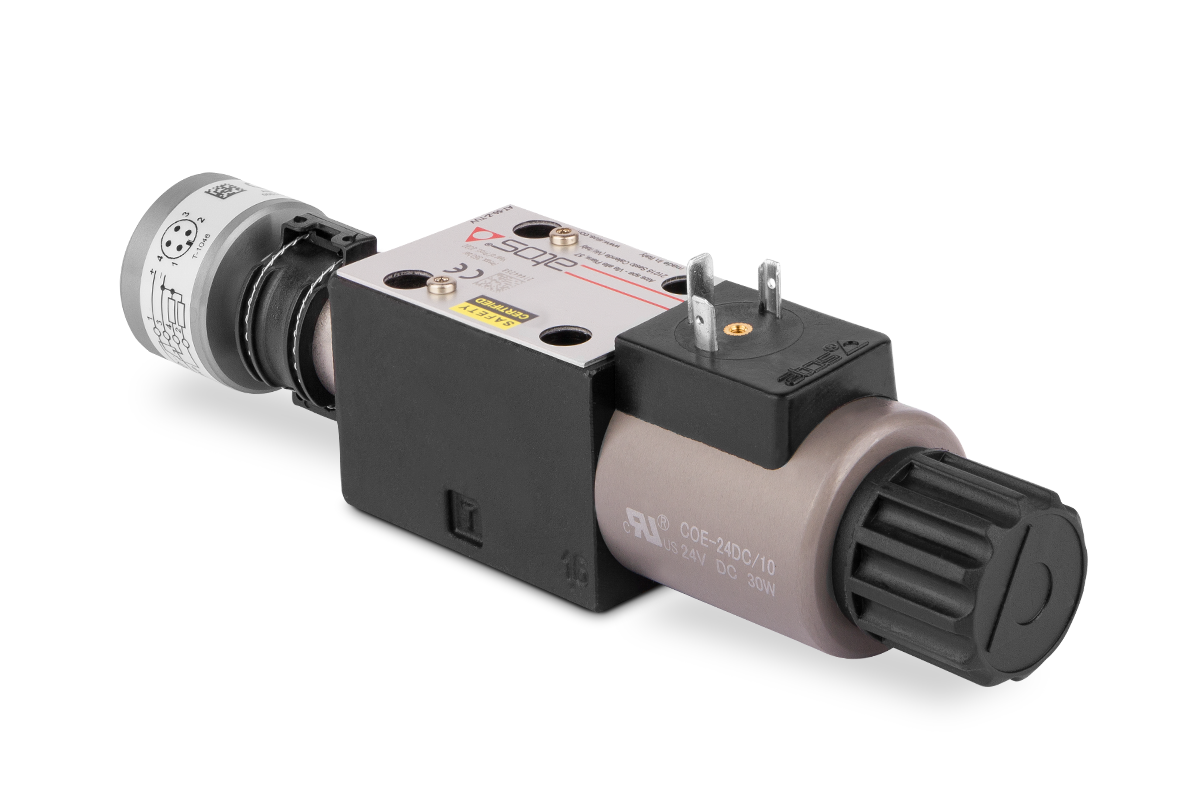

Atos DHE-0614/FV-X 24DC to sterowany elektromagnetycznie rozdzielacz suwakowy do kierowania przepływem oleju w układach hydrauliki siłowej. Model z serii DHE jest przeznaczony do montażu płytowego zgodnego z ISO 4401. Pełny symbol określa wariant konstrukcyjny, układ suwaka oraz wersję elektryczną.

Wersja FV ma indukcyjny przełącznik do monitorowania położenia suwaka. Przy doborze należy sprawdzić także sposób podłączenia sygnału i wymagania układu sterowania.

Parametry techniczne

• Producent: Atos
• Seria: DHE
• Symbol produktu: DHE-0614/FV-X 24DC
• Wielkość montażowa: NG6, ISO 4401
• Wykonanie elektryczne: 24 V DC
• Monitorowanie położenia suwaka: FV – indukcyjny przełącznik położenia
• Maksymalne ciśnienie w kanałach P, A, B (seria): 350 bar
• Graniczny przepływ dla serii: do 80 l/min (zależnie od typu suwaka i warunków pracy)
• Ciśnienie w kanale T dla standardowej wersji: do 210 bar (DC) lub do 160 bar (AC)
• Przyłącze elektryczne w standardowym kodzie X: złącze wtykowe zamawiane osobno, jeżeli tak przewiduje wykonanie

Zastosowanie i dobór

Rozdzielacz jest stosowany do sterowania kierunkiem przepływu czynnika roboczego w instalacjach hydraulicznych maszyn i urządzeń. Przed zakupem porównaj pełny symbol z tabliczką znamionową dotychczasowego zaworu, schemat suwaka, napięcie i rodzaj zasilania oraz wymagane przyłącze. Parametry maksymalne serii nie zastępują wykresów ograniczeń pracy właściwych dla danego suwaka.
