Rozdzielacz suwakowy Atos NG6 DHI-07116-X-00

Rozdzielacz suwakowy Atos NG6 DHI-07116-X-00

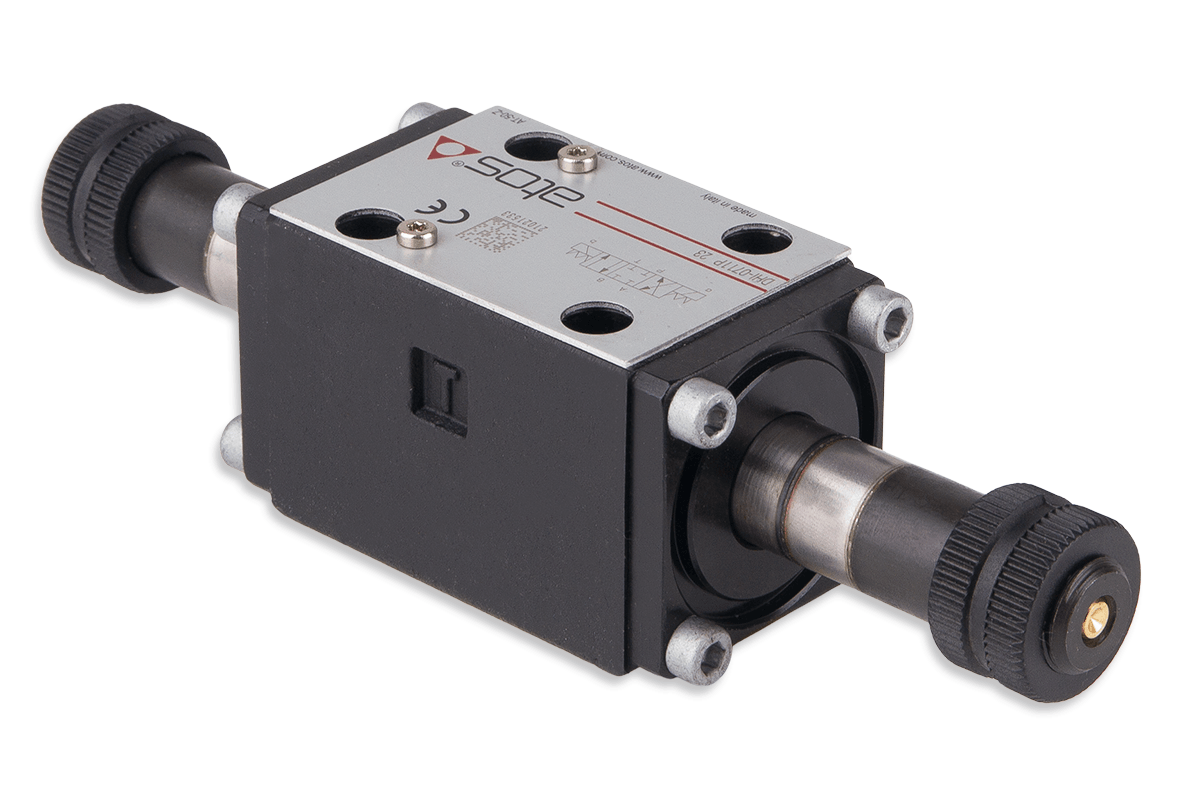

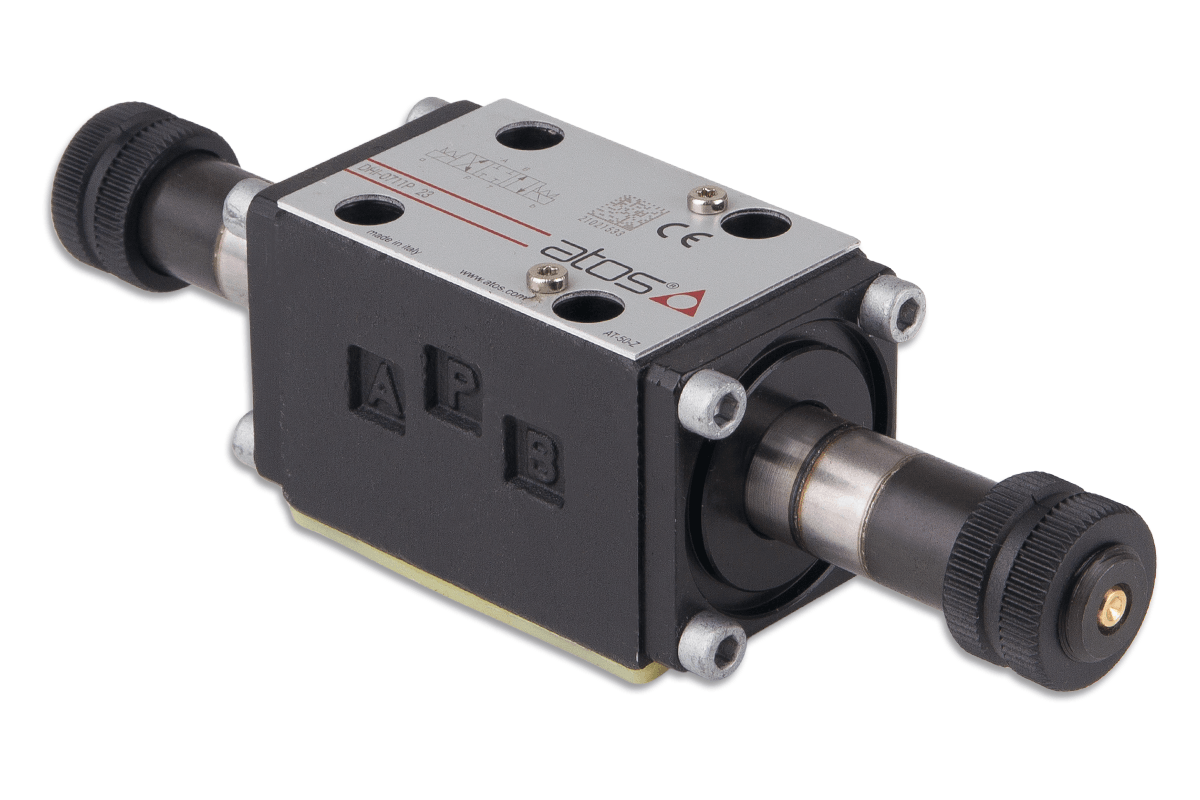

Rozdzielacz suwakowy Atos DHI-07116-X-00 to elektrycznie sterowany zawór kierunkowy przeznaczony do montażu płytowego w układach hydrauliki siłowej.

Rozdzielacz posiada wielkość NG6 / CETOP 3 i powierzchnię montażową zgodną z ISO 4401 size 06. Model należy do serii DHI firmy Atos i jest przeznaczony do sterowania kierunkiem przepływu oleju, a tym samym ruchem elementów wykonawczych, takich jak siłowniki hydrauliczne oraz silniki hydrauliczne.

Konfiguracja 71 oznacza zawór z dwoma elektromagnesami, trzema pozycjami i centrowaniem suwaka za pomocą sprężyn. W oferowanym modelu zastosowano suwak typu 16.

Ważne: oznaczenie X-00 oznacza wykonanie bez złączy elektrycznych oraz bez cewek. Odpowiednie cewki i konektory należy dobrać osobno do wymaganego napięcia zasilania.

Najważniejsze cechy

• producent: Atos,
• seria: DHI,
• symbol: DHI-07116-X-00,
• rozmiar: NG6,
• rozmiar CETOP: 3,
• powierzchnia montażowa: ISO 4401 size 06,
• sterowanie: elektryczne,
• konfiguracja: 71 – dwie cewki, 3 pozycje, centrowanie sprężynami,
• typ suwaka: 16,
• maksymalny przepływ: 60 l/min,
• maksymalne ciśnienie na portach P, A, B: 350 bar,
• maksymalne ciśnienie na porcie T: 120 bar,
• uszczelnienia: NBR,
• wykonanie bez cewek,
• wykonanie bez konektorów elektrycznych,
• funkcja ręcznego przesterowania,
• montaż płytowy.

Dane techniczne

Co oznacza symbol DHI-07116-X-00?

Montaż NG6 / CETOP 3

Rozdzielacz przeznaczony jest do montażu płytowego. Powierzchnia przyłączeniowa odpowiada normie ISO 4401-03-02-0-05.

Do montażu producent przewiduje 4 śruby imbusowe M5x50 klasy 12.9. Zalecany moment dokręcania wynosi 8 Nm. Uszczelnienie powierzchni montażowej realizowane jest przez 4 uszczelnienia OR 108.

Przed montażem należy zastosować płytę przyłączeniową lub blok hydrauliczny zgodny z rozmiarem NG6 / CETOP 3.

Sterowanie elektryczne – cewki dobierane osobno

Model DHI-07116-X-00 dostarczany jest bez cewek elektromagnetycznych. Odpowiednią cewkę należy dobrać do napięcia instalacji.

Seria DHI może współpracować z cewkami przeznaczonymi zarówno do napięcia DC, jak i AC. Nie należy dobierać cewki wyłącznie na podstawie wyglądu zaworu – konieczne jest sprawdzenie wymaganego napięcia oraz typu zasilania.

Konektor elektryczny

Oznaczenie X oznacza zawór bez konektora. Standardowe konektory elektryczne do serii DHI są zamawiane osobno.

Przy doborze należy sprawdzić rodzaj cewki, napięcie oraz wymagany sposób podłączenia elektrycznego.

Ręczne przesterowanie

Zawory serii DHI posiadają funkcję ręcznego przesterowania, umożliwiającą mechaniczne przesunięcie suwaka podczas uruchamiania, kontroli lub diagnostyki układu.

Producent wskazuje, że ręczne przesterowanie jest możliwe, gdy ciśnienie na porcie T jest niższe niż 50 bar.

Przepływ 60 l/min – ważne przy doborze

Wartość 60 l/min jest maksymalnym przepływem dla serii DHI. Rzeczywisty dopuszczalny przepływ i ciśnienie zależą między innymi od typu suwaka, kierunku przepływu, różnicy ciśnień oraz warunków pracy układu.

Przy doborze zaworu należy uwzględnić charakterystyki przepływu i granice pracy dla konkretnego suwaka znajdujące się w karcie katalogowej Atos.

Uszczelnienia NBR

Standardowe wykonanie rozdzielacza posiada uszczelnienia NBR. Według karty producenta zalecany zakres temperatury cieczy hydraulicznej dla standardowych uszczelnień NBR wynosi -20°C do +60°C.

Zastosowanie

Rozdzielacz suwakowy Atos DHI-07116-X-00 może być stosowany między innymi do sterowania:

• siłownikami hydraulicznymi,
• silnikami hydraulicznymi,
• kierunkiem przepływu oleju,
• ruchem roboczym maszyn przemysłowych,
• agregatami hydraulicznymi,
• prasami i obrabiarkami,
• maszynami produkcyjnymi,
• układami automatyki hydraulicznej.

Ważne przed zamówieniem

FAQ – Rozdzielacz Atos DHI-07116-X-00

Jaki rozmiar ma rozdzielacz DHI-07116-X-00?

Rozdzielacz ma rozmiar NG6 / CETOP 3 i powierzchnię montażową zgodną z ISO 4401 size 06.

Jaki maksymalny przepływ ma zawór?

Maksymalny przepływ dla serii DHI wynosi 60 l/min. Dokładne granice pracy zależą od zastosowanego suwaka i warunków pracy.

Jakie maksymalne ciśnienie ma rozdzielacz?

Na portach P, A i B maksymalne ciśnienie wynosi 350 bar. Dla portu T maksymalne ciśnienie wynosi 120 bar.

Czy DHI-07116-X-00 posiada cewki?

Nie. Oznaczenie 00 oznacza wykonanie bez cewek. Cewki należy dobrać i zamówić osobno.

Czy rozdzielacz jest dostarczany z konektorami?

Nie. Oznaczenie X oznacza wykonanie bez konektorów elektrycznych.

Co oznacza konfiguracja 71?

Konfiguracja 71 oznacza rozdzielacz z dwoma elektromagnesami, trzema pozycjami oraz centrowaniem suwaka za pomocą sprężyn.

Jaki suwak ma DHI-07116-X-00?

W tym modelu zastosowano suwak typu 16.

Jakie uszczelnienia posiada rozdzielacz?

Standardowe wykonanie posiada uszczelnienia NBR.

Jakie śruby stosuje się do montażu?

Producent przewiduje 4 śruby M5x50 klasy 12.9 z momentem dokręcania 8 Nm.

Czy rozdzielacz posiada ręczne przesterowanie?

Tak. Zawór posiada funkcję ręcznego przesterowania. Producent wskazuje, że można z niej korzystać, gdy ciśnienie na porcie T jest niższe niż 50 bar.
