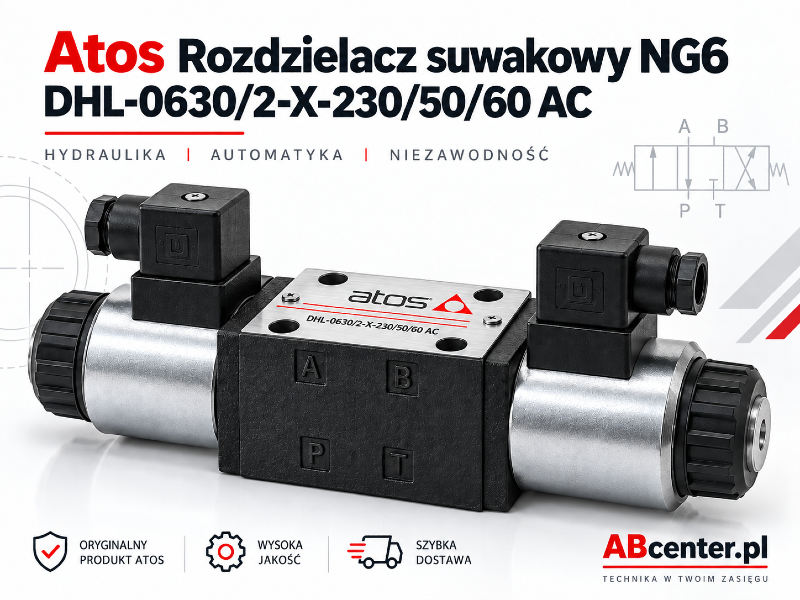

Rozdzielacz suwakowy Atos NG6 DHL-0630/2-X-230/50/60 AC

Rozdzielacz suwakowy NG6 DHL-0630/2-X-230/50/60 AC

DHL-0630/2-X-230/50/60 AC marki Atos to kompaktowy, bezpośrednio sterowany rozdzielacz elektromagnetyczny przeznaczony do sterowania kierunkiem przepływu medium w układach hydraulicznych. Rozdzielacz ma wielkość NG6 i powierzchnię montażową zgodną z ISO 4401 size 06.

Najważniejsze parametry

• Producent: Atos
• Seria: DHL
• Symbol: DHL0630/2 230/50/60 AC
• Typ: rozdzielacz suwakowy elektromagnetyczny NG6
• Konfiguracja: 63 – jedna cewka, dwa położenia zewnętrzne, powrót sprężyną
• Typ suwaka: 0/2
• Zasilanie cewki: 230/50/60 AC
• Maksymalne ciśnienie P, A, B: 350 bar
• Maksymalne ciśnienie portu T: 160 bar
• Maksymalny przepływ serii: 60 l/min
• Powierzchnia montażowa: ISO 4401 size 06 / 4401-03-02-0-05
• Standardowe uszczelnienie: NBR
• Zakres temperatury medium dla NBR: od -20°C do +80°C
• Stopień ochrony standardowej cewki ze złączem: IP65
• Kod EAN: 2010001923589

Konfiguracja i suwak

Oznaczenie 63 określa konfigurację: jedna cewka, dwa położenia zewnętrzne, powrót sprężyną. Zastosowany suwak ma oznaczenie 0/2.

Zasilanie i podłączenie elektryczne

Ta wersja pracuje z cewką 230/50/60 AC. Dla standardowego wykonania pobór mocy wynosi około 58 VA. Oznaczenie X w kodzie modelu oznacza wykonanie bez złącza elektrycznego; odpowiedni konektor należy zamówić oddzielnie.

Parametry hydrauliczne

Maksymalne ciśnienie robocze na portach P, A i B wynosi 350 bar. Dla wykonania AC dopuszczalne ciśnienie na porcie T wynosi 160 bar. Maksymalny przepływ dla serii DHL wynosi 60 l/min. Rzeczywisty dopuszczalny przepływ zależy od typu suwaka, ciśnienia oraz warunków pracy układu.

Montaż i zastosowanie

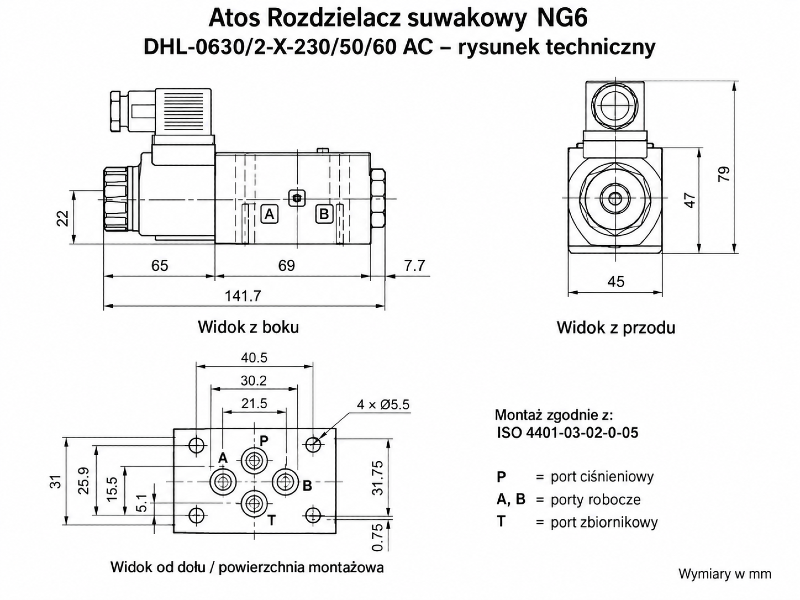

Rozdzielacz przeznaczony jest do montażu płytowego na powierzchni ISO 4401 size 06. Może pracować w dowolnej pozycji montażowej. Seria DHL jest kompaktowym wykonaniem rozdzielaczy elektromagnetycznych NG6.
