Rozdzielacz suwakowy NG16 DPHE-2713-X 24DC Atos

Rozdzielacz suwakowy NG16 DPHE-2713-X 24DC Atos

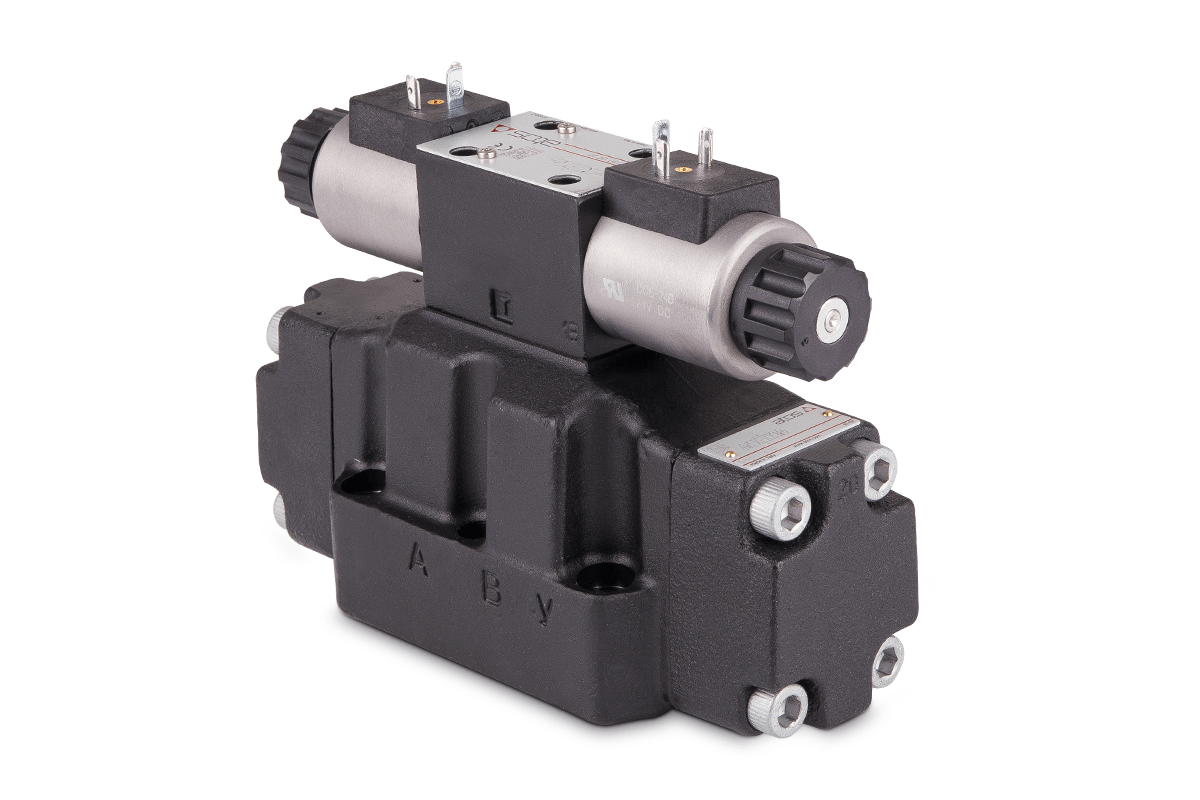

Rozdzielacz suwakowy NG16 DPHE-2713-X 24DC Atos to profesjonalny zawór kierunkowy do układów hydrauliki siłowej. Służy do sterowania kierunkiem przepływu oleju hydraulicznego, a tym samym do sterowania ruchem siłowników, silników hydraulicznych oraz innych elementów wykonawczych.

Model należy do serii DPHE – pilotowych rozdzielaczy suwakowych sterowanych elektrycznie. Według karty katalogowej Atos zawory DPHE posiadają montaż płytowy zgodny z ISO 4401, a maksymalne ciśnienie pracy wynosi 350 bar. Dla rozmiaru NG16 / DPHE-2 maksymalny przepływ wynosi 300 l/min.

Specyfikacja techniczna

Zastosowanie

• sterowanie siłownikami hydraulicznymi
• sterowanie silnikami hydraulicznymi
• agregaty hydrauliczne
• maszyny przemysłowe
• prasy hydrauliczne
• układy hydrauliki mobilnej i rolniczej
• linie produkcyjne oraz automatyka przemysłowa

Najważniejsze cechy

• maksymalne ciśnienie pracy 350 bar
• przepływ do 300 l/min
• sterowanie elektryczne 24DC
• montaż płytowy ISO 4401 / CETOP 7
• funkcja ręcznego przesterowania
• wysoka trwałość oraz niezawodność

Ważne informacje przy doborze

Rozdzielacz jest elementem do montażu płytowego. Należy zamontować go na płycie przyłączeniowej zgodnej z rozmiarem NG16 / CETOP 7. Do połączenia z blokiem zaworowym potrzebne są odpowiednie śruby montażowe dobrane zgodnie z kartą katalogową.

Przy wymianie zaworu trzeba sprawdzić napięcie zasilania cewki, typ suwaka oraz schemat hydrauliczny. Ten model posiada zasilanie 24DC. Maksymalny przepływ zależy od rodzaju suwaka oraz warunków pracy układu.
