Rozdzielacz suwakowy NG16 DPHE-2714/R-X 24DC Atos

Rozdzielacz suwakowy NG16 DPHE-2714/R-X 24DC Atos

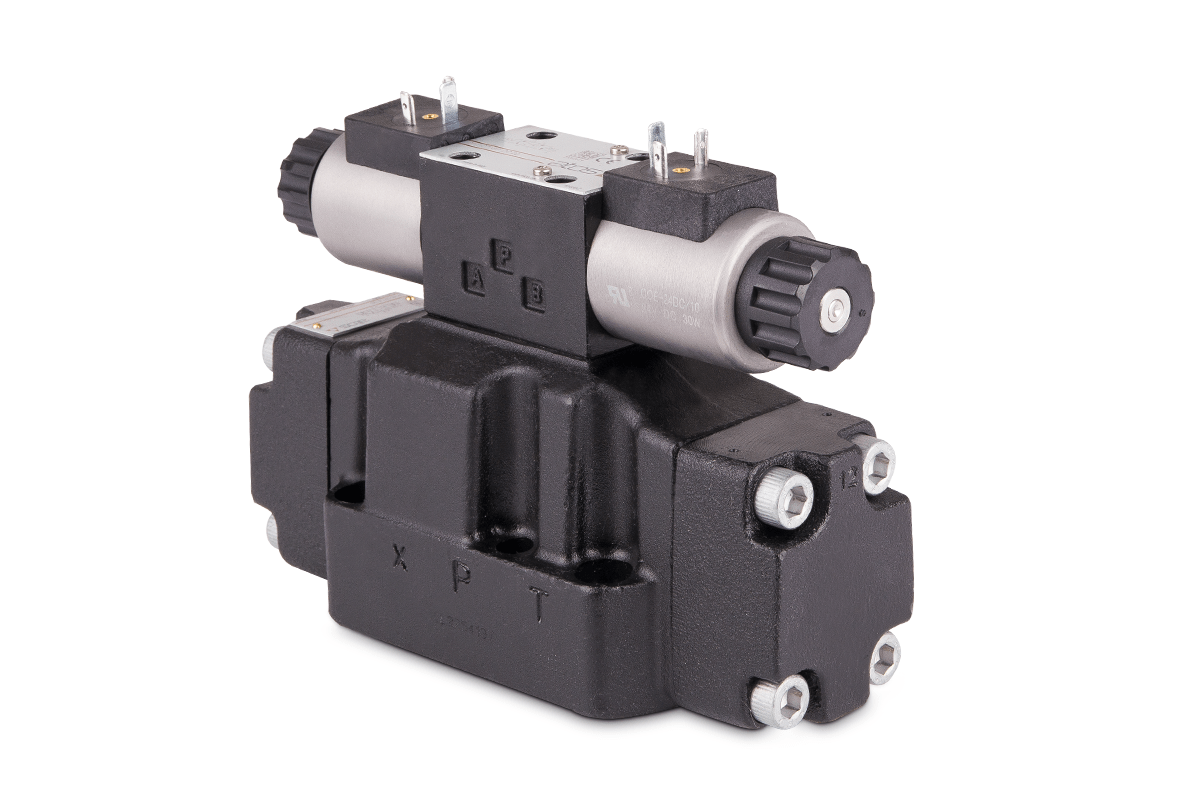

Rozdzielacz suwakowy NG16 DPHE-2714/R-X 24DC Atos to profesjonalny rozdzielacz suwakowy hydrauliczny marki Atos, przeznaczony do sterowania kierunkiem przepływu oleju w układach hydrauliki siłowej. Zawór stosuje się między innymi do sterowania ruchem siłownika hydraulicznego, silnika hydraulicznego lub innych elementów wykonawczych układu.

Model należy do serii DPHE – pilotowych rozdzielaczy suwakowych sterowanych elektrycznie. Według karty katalogowej Atos zawory DPHE pracują jako zawory kierunkowe 4/3, 4/2 lub 3/2, są montowane płytowo zgodnie z ISO 4401, a dla rozmiaru NG16 osiągają przepływ do 300 l/min oraz ciśnienie pracy do 350 bar.

Najważniejsze parametry techniczne

• Symbol: DPHE-2714/R-X 24DC
• Rozmiar ISO4401: NG16
• Rozmiar CETOP: 7
• Ciśnienie pracy: 350 bar
• Przepływ maksymalny: 300 l/min
• Zasilanie elektryczne: DC
• Sterowanie suwakiem: elektryczne / elektromagnetyczne
• Rodzaj uszczelnienia: NBR
• Montaż: płytowy na płycie przyłączeniowej zgodnej z ISO 4401

Zastosowanie

• agregaty hydrauliczne
• maszyny przemysłowe
• prasy hydrauliczne
• układy sterowania siłownikami hydraulicznymi
• układy sterowania silnikami hydraulicznymi
• maszyny mobilne, rolnicze i produkcyjne

Ważne informacje montażowe

Rozdzielacz jest elementem do montażu płytowego. Należy zamontować go na płycie przyłączeniowej dobranej do rozmiaru NG16 / CETOP 7. Do połączenia z blokiem zaworowym potrzebne są odpowiednie śruby montażowe, których długość i rodzaj należy dobrać zgodnie z kartą katalogową.

Przy wymianie lub doborze zaworu należy sprawdzić napięcie zasilania cewki, typ suwaka, schemat hydrauliczny oraz sposób sterowania. Maksymalny przepływ zależy od rodzaju suwaka i warunków pracy układu.

FAQ

Do czego służy rozdzielacz suwakowy NG16 DPHE?

Służy do sterowania kierunkiem przepływu oleju hydraulicznego, dzięki czemu umożliwia sterowanie ruchem siłowników lub silników hydraulicznych.

Czy rozdzielacz DPHE wymaga płyty przyłączeniowej?

Tak, jest to zawór do montażu płytowego i wymaga płyty lub bloku zgodnego z rozmiarem NG16 / CETOP 7 oraz normą ISO 4401.

Czy trzeba sprawdzić napięcie cewki?

Tak, przy wymianie trzeba dobrać właściwe zasilanie, na przykład DC lub AC, zgodnie z oznaczeniem konkretnego zaworu.
