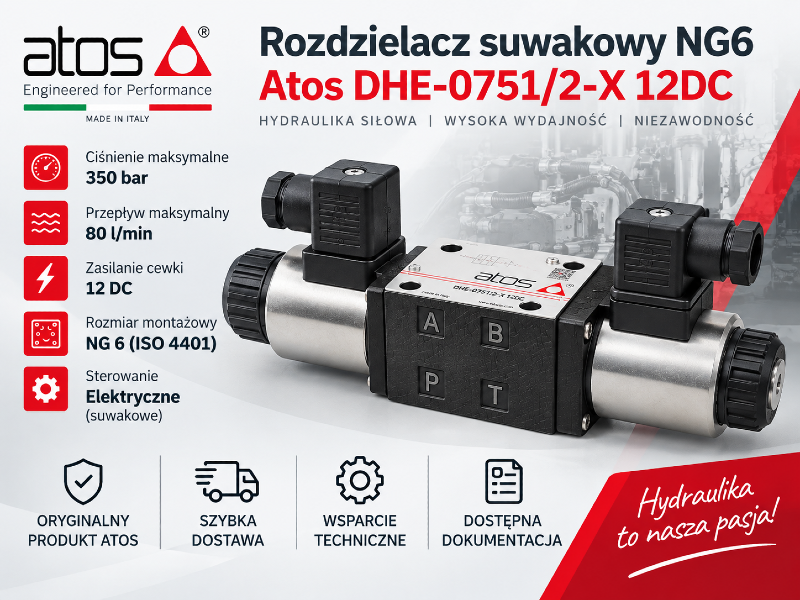

Rozdzielacz suwakowy NG6 Atos DHE-0751/2-X 12DC

Rozdzielacz suwakowy NG6 DHE-0751/2-X 12DC

DHE-0751/2-X 12DC marki Atos to wysokowydajny, bezpośrednio sterowany rozdzielacz elektromagnetyczny przeznaczony do sterowania kierunkiem przepływu medium w układach hydraulicznych. Rozdzielacz ma wielkość NG6 i powierzchnię montażową zgodną z ISO 4401 size 06.

Najważniejsze parametry

• Producent: Atos
• Seria: DHE
• Symbol: DHE-0751/2-X 12DC
• Typ: rozdzielacz suwakowy elektromagnetyczny NG6
• Konfiguracja: 75 – dwie cewki, dwa położenia zewnętrzne, z zatrzaskiem
• Typ suwaka: 1/2
• Zasilanie cewki: 12 DC
• Maksymalne ciśnienie P, A, B: 350 bar
• Maksymalne ciśnienie portu T: 210 bar
• Maksymalny przepływ serii: 80 l/min
• Powierzchnia montażowa: ISO 4401 size 06 / 4401-03-02-0-05
• Standardowe uszczelnienie: NBR
• Zakres temperatury medium dla NBR: od -20°C do +60°C
• Stopień ochrony standardowej cewki ze złączem: IP65
• Kod EAN: 2010001924814

Konfiguracja i suwak

Oznaczenie 75 określa konfigurację: dwie cewki, dwa położenia zewnętrzne, z zatrzaskiem. Zastosowany suwak ma oznaczenie 1/2.

Zasilanie i podłączenie elektryczne

Ta wersja pracuje z cewką 12 DC. Dla standardowego wykonania pobór mocy wynosi około 30 W. Oznaczenie X w kodzie modelu oznacza wykonanie bez złącza elektrycznego; odpowiedni konektor należy zamówić oddzielnie.

Parametry hydrauliczne

Maksymalne ciśnienie robocze na portach P, A i B wynosi 350 bar. Dla wykonania DC dopuszczalne ciśnienie na porcie T wynosi 210 bar. Maksymalny przepływ dla serii DHE wynosi 80 l/min. Rzeczywisty dopuszczalny przepływ zależy od typu suwaka, ciśnienia oraz warunków pracy układu.

Montaż i zastosowanie

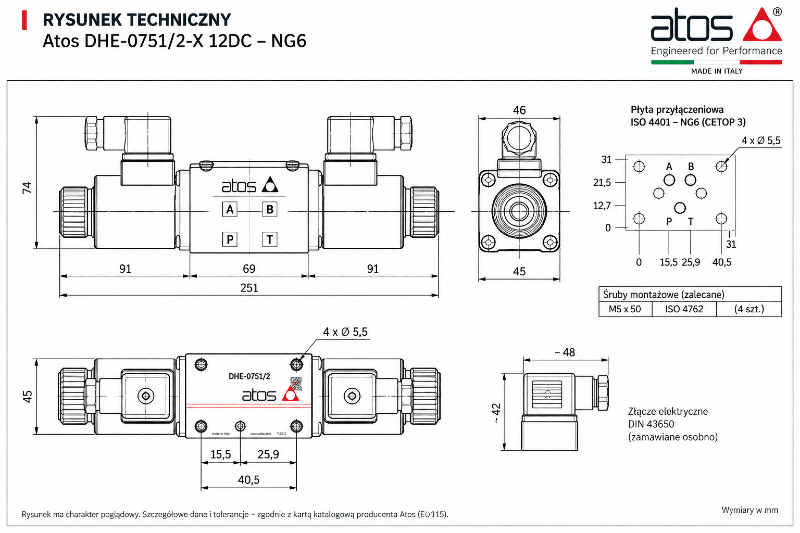

Rozdzielacz przeznaczony jest do montażu płytowego na powierzchni ISO 4401 size 06. Może pracować w dowolnej pozycji montażowej. Seria DHE jest wykonaniem wysokowydajnym i posiada certyfikowane elektromagnesy cURus.
