Rozdzielacz suwakowy NG6 Atos DHL-0713-X-24 DC

Rozdzielacz suwakowy NG6 DHL-0713-X-24 DC

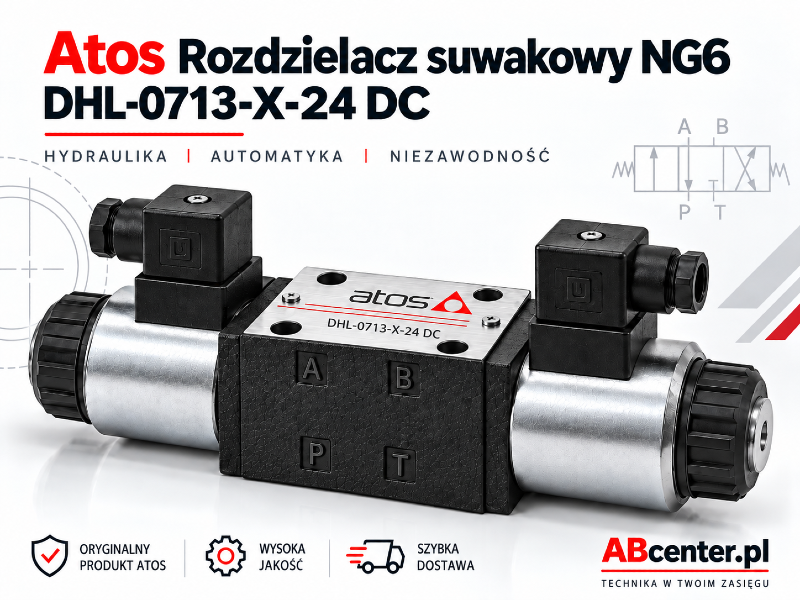

DHL-0713-X-24 DC marki Atos to kompaktowy, bezpośrednio sterowany rozdzielacz elektromagnetyczny przeznaczony do sterowania kierunkiem przepływu medium w układach hydraulicznych. Rozdzielacz ma wielkość NG6 i powierzchnię montażową zgodną z ISO 4401 size 06.

Najważniejsze parametry

• Producent: Atos
• Seria: DHL
• Symbol: DHL-0713-X-24 DC
• Typ: rozdzielacz suwakowy elektromagnetyczny NG6
• Konfiguracja: 71 – dwie cewki, trzy położenia, centrowanie sprężynami
• Typ suwaka: 3
• Zasilanie cewki: 24 DC
• Maksymalne ciśnienie P, A, B: 350 bar
• Maksymalne ciśnienie portu T: 210 bar
• Maksymalny przepływ serii: 60 l/min
• Powierzchnia montażowa: ISO 4401 size 06 / 4401-03-02-0-05
• Standardowe uszczelnienie: NBR
• Zakres temperatury medium dla NBR: od -20°C do +80°C
• Stopień ochrony standardowej cewki ze złączem: IP65
• Kod EAN: 2010001909583

Konfiguracja i suwak

Oznaczenie 71 określa konfigurację: dwie cewki, trzy położenia, centrowanie sprężynami. Zastosowany suwak ma oznaczenie 3.

Zasilanie i podłączenie elektryczne

Ta wersja pracuje z cewką 24 DC. Dla standardowego wykonania pobór mocy wynosi około 29 W. Oznaczenie X w kodzie modelu oznacza wykonanie bez złącza elektrycznego; odpowiedni konektor należy zamówić oddzielnie.

Parametry hydrauliczne

Maksymalne ciśnienie robocze na portach P, A i B wynosi 350 bar. Dla wykonania DC dopuszczalne ciśnienie na porcie T wynosi 210 bar. Maksymalny przepływ dla serii DHL wynosi 60 l/min. Rzeczywisty dopuszczalny przepływ zależy od typu suwaka, ciśnienia oraz warunków pracy układu.

Montaż i zastosowanie

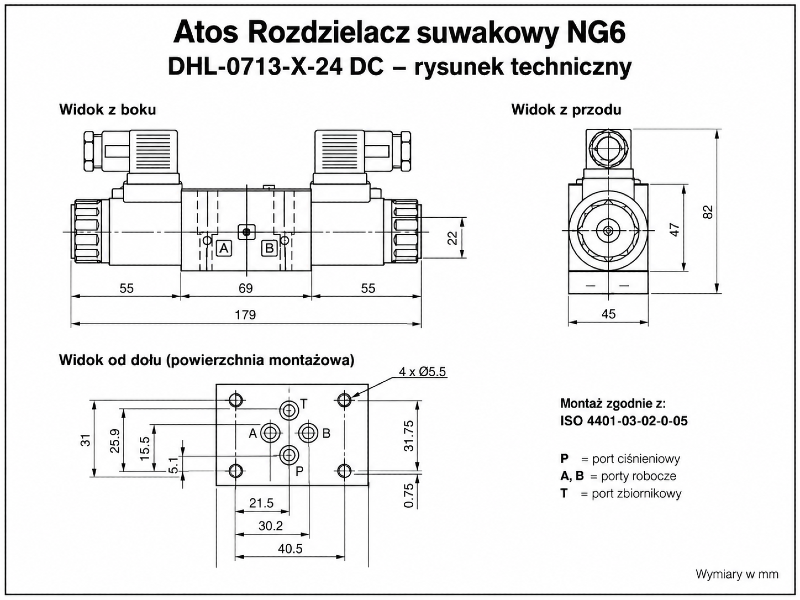

Rozdzielacz przeznaczony jest do montażu płytowego na powierzchni ISO 4401 size 06. Może pracować w dowolnej pozycji montażowej. Seria DHL jest kompaktowym wykonaniem rozdzielaczy elektromagnetycznych NG6.
