Rozdzielacz suwakowy sterowany pneumatycznie Atos DH-0914

Rozdzielacz suwakowy sterowany pneumatycznie Atos DH-0914

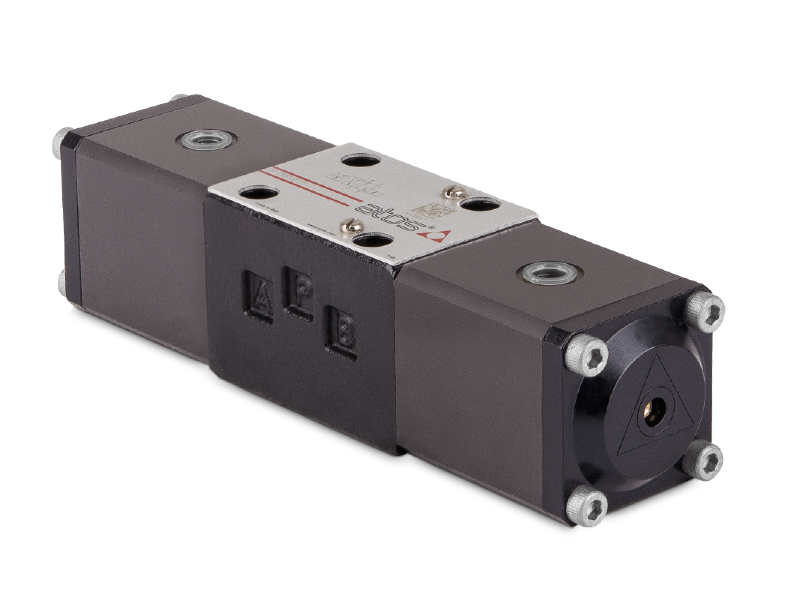

Atos DH-0914 to rozdzielacz suwakowy sterowany pneumatycznie, przeznaczony do zmiany kierunku przepływu oleju w układach hydrauliki siłowej. Umożliwia sterowanie ruchem siłowników, silników hydraulicznych oraz innych elementów wykonawczych.

Rozdzielacz posiada rozmiar montażowy NG6 / CETOP 3 i jest przeznaczony do montażu płytowego zgodnego z normą ISO 4401. Maksymalne ciśnienie robocze wynosi 350 bar, a maksymalny zalecany przepływ 50 l/min.

Model DH-0914 posiada dwustronne sterowanie pneumatyczne, sprężynowe centrowanie suwaka oraz funkcję ręcznego przesterowania. Do prawidłowej pracy wymagane jest zasilanie przefiltrowanym i smarowanym powietrzem.

Najważniejsze cechy

• oryginalny rozdzielacz hydrauliczny Atos,
• sterowanie pneumatyczne,
• dwustronny siłownik pneumatyczny,
• sprężynowe centrowanie suwaka,
• ręczne przesterowanie,
• rozmiar NG6 / CETOP 3,
• montaż płytowy zgodny z ISO 4401,
• maksymalne ciśnienie robocze 350 bar,
• maksymalny przepływ 50 l/min,
• uszczelnienie NBR.

Specyfikacja techniczna

Zastosowanie rozdzielacza Atos DH-0914

Rozdzielacz pneumatyczny Atos DH-0914 przeznaczony jest do układów hydraulicznych, w których kierunek przepływu oleju sterowany jest za pomocą sygnału pneumatycznego.

Może być stosowany między innymi w:

• maszynach przemysłowych i produkcyjnych,
• maszynach budowlanych,
• maszynach rolniczych,
• prasach hydraulicznych,
• urządzeniach warsztatowych,
• liniach technologicznych,
• układach automatyki przemysłowej,
• układach sterowania siłownikami hydraulicznymi,
• układach z silnikami hydraulicznymi.

Sterowanie pneumatyczne

Do sterowania rozdzielaczem należy stosować przefiltrowane i smarowane sprężone powietrze. Zalecane ciśnienie pneumatyczne wynosi od 2 do 12 bar.

Rozdzielacz posiada ręczne przesterowanie, które umożliwia kontrolne uruchomienie zaworu podczas montażu, regulacji lub prac serwisowych.

Montaż rozdzielacza

Rozdzielacz Atos DH-0914 należy zamontować na płycie przyłączeniowej lub bloku zaworowym zgodnym z rozmiarem NG6 / CETOP 3 oraz normą ISO 4401:2005.

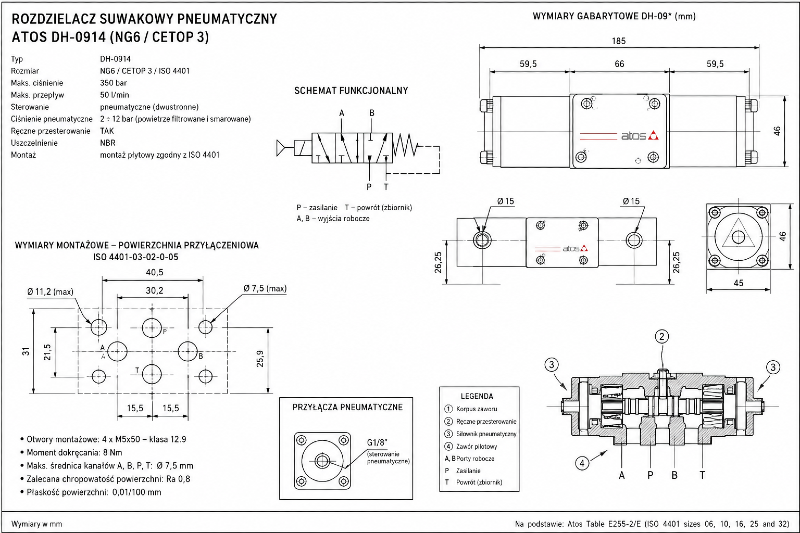

Powierzchnia montażowa dla tego rozmiaru odpowiada standardowi 4401-03-02-0-05. Do mocowania rozdzielacza producent przewiduje cztery śruby imbusowe M5 × 50 klasy 12.9. Zalecany moment dokręcania wynosi 8 Nm.

Maksymalna średnica kanałów przyłączeniowych A, B, P i T wynosi 7,5 mm. Przed montażem należy upewnić się, że powierzchnia płyty jest czysta, równa oraz wolna od uszkodzeń.

Olej hydrauliczny i uszczelnienie

Standardowe wykonanie z uszczelnieniem NBR przeznaczone jest między innymi do olejów mineralnych klasy HL, HLP, HLPD, HVLP i HVLPD.

Zalecana lepkość oleju hydraulicznego wynosi od 15 do 100 mm²/s. Dla uszczelnień NBR zalecana temperatura cieczy roboczej wynosi od -20°C do +60°C.

Ważne informacje dotyczące doboru

Podany przepływ 50 l/min jest maksymalną wartością zalecaną dla rozdzielaczy Atos serii DH-0. Rzeczywisty dopuszczalny przepływ oraz spadek ciśnienia zależą od zastosowanego suwaka, ciśnienia roboczego i warunków pracy instalacji.

Przed zamówieniem należy sprawdzić pełne oznaczenie rozdzielacza, schemat suwaka, sposób sterowania oraz rozmiar powierzchni montażowej.

Towary powiązane

• Blok zaworowy ES 06-12-38-01 – przyłącza A i B z boku, P i T z przodu.
• Blok zaworowy NG6 ES 3B 12Z – przyłącza A i B z boku, P i T od dołu 1/2", gniazda M+RV.

Dokumentacja techniczna

Przed montażem i uruchomieniem zalecamy zapoznanie się z dokumentem: Karta katalogowa Atos DH 08 09 DK 18 19. Karta zawiera schematy suwaków, wymiary montażowe oraz szczegółowe parametry techniczne.

Dlaczego warto wybrać rozdzielacz Atos DH-0914?

• produkt renomowanego producenta Atos,
• precyzyjne sterowanie kierunkiem przepływu oleju,
• pneumatyczne sterowanie bez konieczności stosowania cewki elektrycznej,
• ręczne przesterowanie ułatwiające uruchomienie i serwis,
• standardowy rozmiar NG6 / CETOP 3,
• wysokie dopuszczalne ciśnienie do 350 bar,
• możliwość montażu na popularnych płytach i blokach zaworowych,
• zastosowanie w hydraulice przemysłowej, budowlanej i rolniczej.

Potrzebujesz pomocy w doborze rozdzielacza, bloku zaworowego lub płyty przyłączeniowej? Skontaktuj się z ABcenter.pl. Pomożemy sprawdzić oznaczenie suwaka, sposób sterowania oraz zgodność elementów układu hydraulicznego.
