Rozdzielacz suwakowy sterowany ręcznie Atos DK-1141

Rozdzielacz suwakowy sterowany ręcznie Atos DK-1141 NG10 CETOP 5 – 315 bar

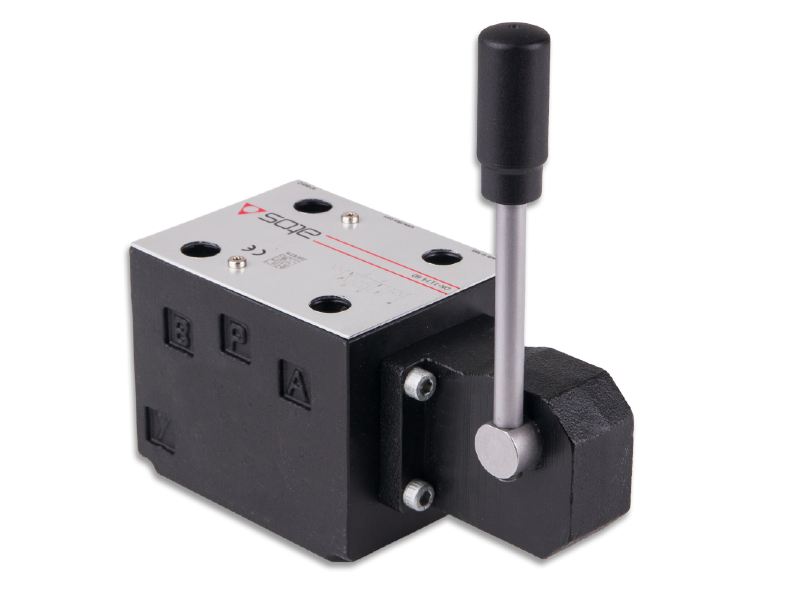

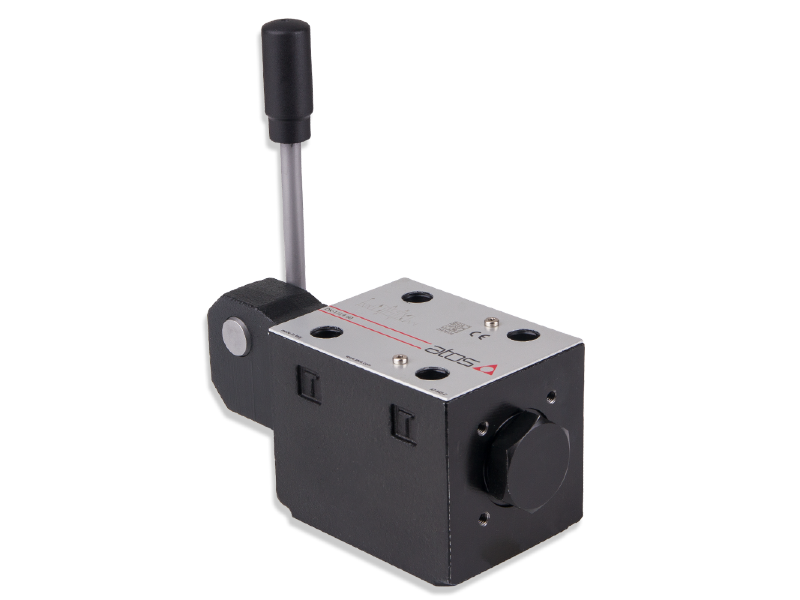

Atos DK-1141 to wysokiej jakości rozdzielacz suwakowy sterowany ręcznie, przeznaczony do sterowania kierunkiem przepływu oleju w układach hydrauliki siłowej. Zawór umożliwia precyzyjne sterowanie pracą siłowników hydraulicznych oraz silników hydraulicznych w maszynach przemysłowych, budowlanych, rolniczych i urządzeniach technologicznych.

Rozdzielacz posiada standardowy rozmiar montażowy NG10 / CETOP 5 zgodny z normą ISO 4401. Maksymalne ciśnienie robocze wynosi 315 bar, a maksymalny przepływ osiąga 100 l/min. Standardowe wykonanie wyposażone jest w uszczelnienia NBR.

Najważniejsze cechy

• oryginalny rozdzielacz hydrauliczny Atos,
• sterowanie ręczne dźwignią,
• rozmiar NG10 / CETOP 5,
• montaż zgodny z ISO 4401,
• maksymalne ciśnienie robocze 315 bar,
• maksymalny przepływ 100 l/min,
• uszczelnienie NBR,
• wysoka trwałość i precyzja działania.

Specyfikacja techniczna

Zastosowanie

Rozdzielacz ręczny Atos DK-1141 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne sterowanie kierunkiem przepływu oleju hydraulicznego.

• maszyny przemysłowe,
• maszyny budowlane,
• maszyny rolnicze,
• prasy hydrauliczne,
• urządzenia warsztatowe,
• linie technologiczne,
• układy sterowania siłownikami hydraulicznymi,
• układy z silnikami hydraulicznymi.

Montaż

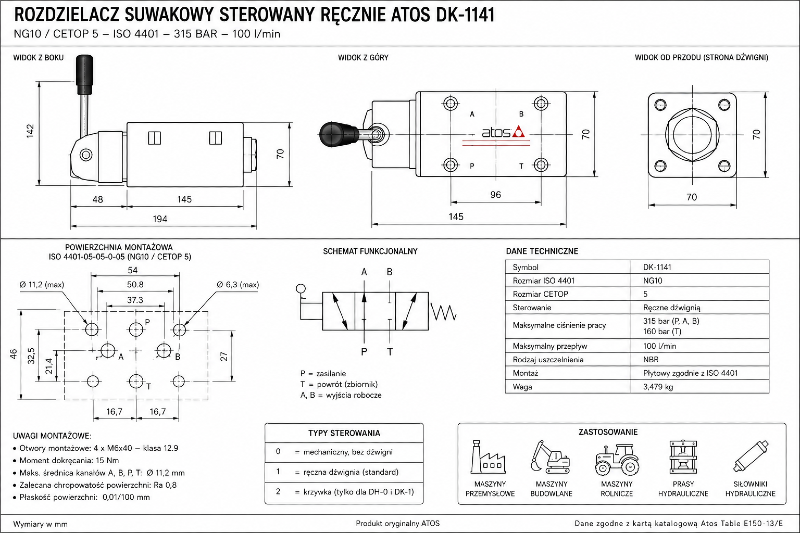

Rozdzielacz przeznaczony jest do montażu na płycie przyłączeniowej zgodnej z normą ISO 4401-05-05-0-05 (NG10 / CETOP 5). Do montażu należy zastosować cztery śruby M6×40 klasy 12.9, dokręcane momentem 15 Nm. Maksymalna średnica kanałów A, B, P i T wynosi 11,2 mm. :contentReference[oaicite:0]{index=0}

Olej hydrauliczny

Standardowe uszczelnienie NBR przeznaczone jest do pracy z olejami mineralnymi HL, HLP, HLPD, HVLP i HVLPD. Zalecana lepkość oleju wynosi od 15 do 100 mm²/s. :contentReference[oaicite:1]{index=1}

Towary powiązane

• Blok zaworowy ES 10-01-34 – przyłącza A, B, P i T od dołu.
• Blok zaworowy ES 10-02-34 – przyłącza A, B, P i T z boku.

Dlaczego warto wybrać Atos DK-1141?

• oryginalny produkt Atos,
• prosta i niezawodna obsługa ręczna,
• wysoka trwałość i precyzja wykonania,
• standard NG10 / CETOP 5,
• ciśnienie robocze do 315 bar,
• przepływ do 100 l/min,
• łatwa współpraca z płytami przyłączeniowymi NG10.

Potrzebujesz pomocy w doborze rozdzielacza lub bloku zaworowego? Skontaktuj się z ABcenter.pl. Pomożemy dobrać odpowiedni rozdzielacz Atos do Twojego układu hydraulicznego.

Najczęściej zadawane pytania

Do czego służy rozdzielacz Atos DK-1141?

Rozdzielacz Atos DK-1141 służy do ręcznego sterowania kierunkiem przepływu oleju w układach hydrauliki siłowej. Może sterować pracą siłowników, silników hydraulicznych oraz innych elementów wykonawczych.

Jak sterowany jest rozdzielacz Atos DK-1141?

Model DK-1141 jest sterowany ręcznie za pomocą dźwigni.

Jaki rozmiar montażowy ma Atos DK-1141?

Rozdzielacz posiada rozmiar NG10 / CETOP 5 i jest przeznaczony do montażu płytowego zgodnego z normą ISO 4401.

Jakie jest maksymalne ciśnienie robocze?

Maksymalne ciśnienie robocze na kanałach P, A i B wynosi 315 bar.

Jaki jest maksymalny przepływ?

Maksymalny przepływ dla rozdzielacza Atos DK-1141 wynosi 100 l/min.

Jakie uszczelnienie zastosowano w rozdzielaczu?

Rozdzielacz posiada standardowe uszczelnienie NBR przeznaczone między innymi do współpracy z mineralnymi olejami hydraulicznymi.

Na jakiej płycie należy zamontować rozdzielacz?

Rozdzielacz należy zamontować na płycie lub bloku zaworowym NG10 / CETOP 5 zgodnym z powierzchnią montażową ISO 4401-05-05-0-05.

Jakie bloki zaworowe pasują do Atos DK-1141?

Do rozdzielacza można dobrać między innymi blok ES 10-01-34 z przyłączami A, B, P i T od dołu lub blok ES 10-02-34 z przyłączami A, B, P i T z boku.
