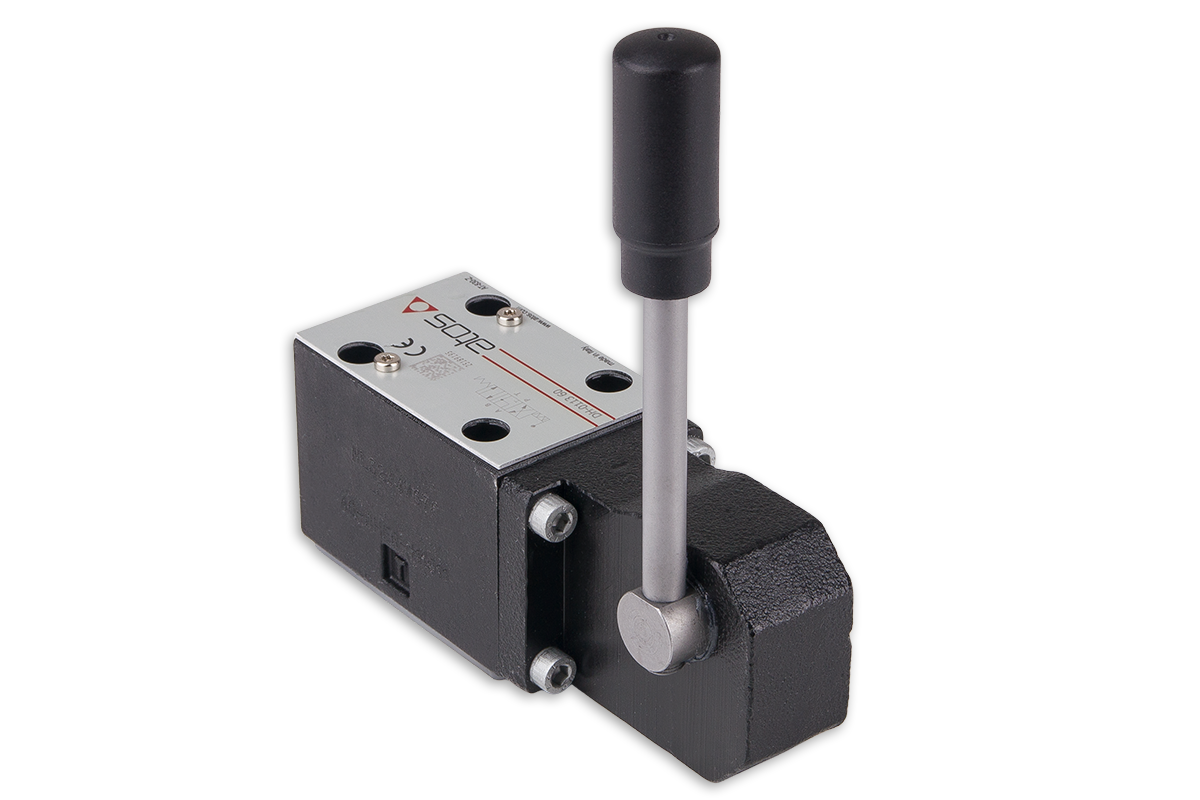

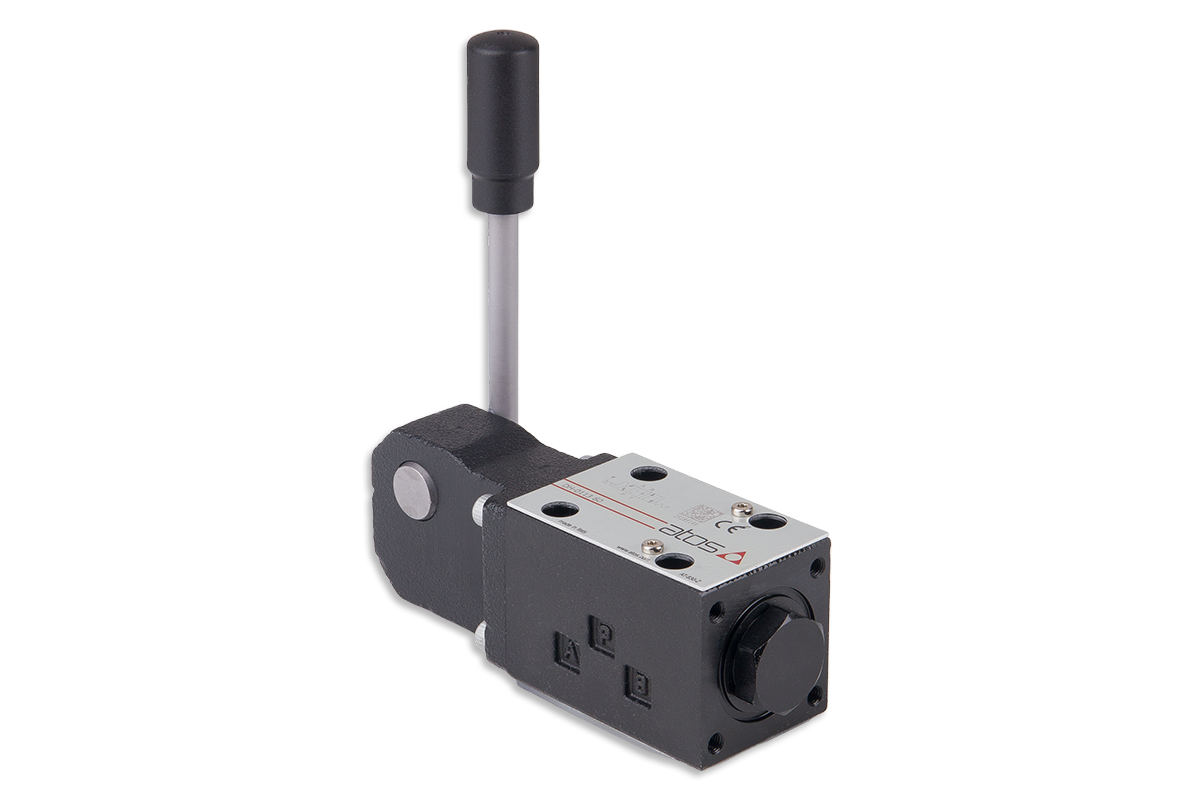

Rozdzielacz suwakowy sterowany ręcznie DH-0111 Atos

Rozdzielacz suwakowy sterowany ręcznie DH-0111 Atos

Rozdzielacz suwakowy sterowany ręcznie DH-0111 Atos to wysokiej jakości zawór kierunkowy przeznaczony do ręcznego sterowania przepływem oleju hydraulicznego w układach hydrauliki siłowej. Model należy do serii ręcznych rozdzielaczy hydraulicznych Atos zgodnych z normą ISO 4401 dla rozmiaru NG6 / CETOP 3.

Rozdzielacze serii DH zostały zaprojektowane do pracy w wymagających aplikacjach przemysłowych oraz mobilnych. Konstrukcja zaworu umożliwia niezawodne sterowanie kierunkiem pracy siłowników hydraulicznych oraz silników hydraulicznych przy zachowaniu wysokiej trwałości i odporności na intensywną eksploatację.

Według katalogu Atos zawory serii DH są zaworami trzydrogowymi lub czterodrogowymi, dwupołożeniowymi lub trzypołożeniowymi, sterowanymi ręcznie lub mechanicznie. Maksymalne ciśnienie pracy dla serii DH wynosi 350 bar. :contentReference[oaicite:0]{index=0}

Najważniejsze cechy rozdzielacza DH-0111

• sterowanie ręczne suwakiem hydraulicznym
• maksymalne ciśnienie pracy 350 bar
• przepływ do 80 l/min
• montaż płytowy ISO 4401 / CETOP 3
• solidna konstrukcja do pracy przemysłowej
• uszczelnienia NBR
• wysoka odporność na intensywną eksploatację
• precyzyjne sterowanie przepływem oleju hydraulicznego

Specyfikacja techniczna

Konstrukcja i wykonanie

Korpus zaworu wykonano z wysokiej jakości materiałów przystosowanych do pracy pod wysokim ciśnieniem. Rozdzielacz wyposażony jest w precyzyjnie wykonany suwak hydrauliczny zapewniający płynne sterowanie przepływem oleju.

Według dokumentacji Atos zawór może pracować w dowolnej pozycji montażowej, z wyjątkiem konfiguracji 7 bez sprężyny, która wymaga montażu w osi poziomej. :contentReference[oaicite:1]{index=1}

Zawór wykorzystuje powierzchnię montażową zgodną z ISO 4401-03-02-0-05. Do montażu stosowane są śruby M5 klasy 12.9. :contentReference[oaicite:2]{index=2}

Zastosowanie

• układy hydrauliki przemysłowej
• maszyny produkcyjne
• prasy hydrauliczne
• agregaty hydrauliczne
• hydraulika mobilna
• sterowanie siłownikami hydraulicznymi
• sterowanie silnikami hydraulicznymi
• układy testowe i serwisowe

Informacje eksploatacyjne

Rozdzielacz przeznaczony jest do pracy z olejami hydraulicznymi zgodnymi z normami DIN 51524 oraz ISO 12922. Zalecana lepkość robocza oleju wynosi od 15 do 100 mm²/s. Temperatura pracy dla standardowych uszczelnień NBR wynosi od -30°C do +60°C. :contentReference[oaicite:3]{index=3}

FAQ

Do czego służy rozdzielacz ręczny DH-0111?

Rozdzielacz służy do ręcznego sterowania kierunkiem przepływu oleju hydraulicznego w układach hydrauliki siłowej.

Czy zawór nadaje się do pracy przemysłowej?

Tak, seria DH Atos została zaprojektowana do pracy w wymagających aplikacjach przemysłowych.

Jaki jest maksymalny przepływ zaworu?

Model DH-0111 umożliwia przepływ oleju hydraulicznego do 80 l/min.
