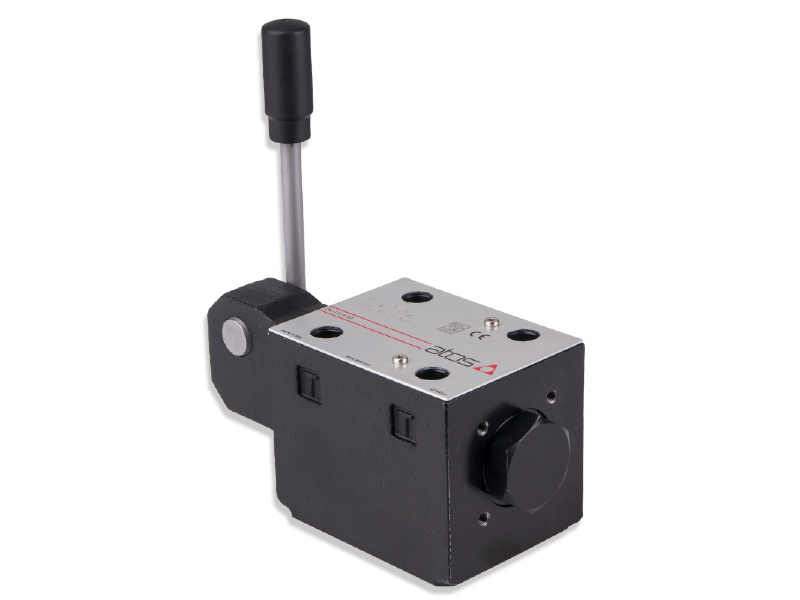

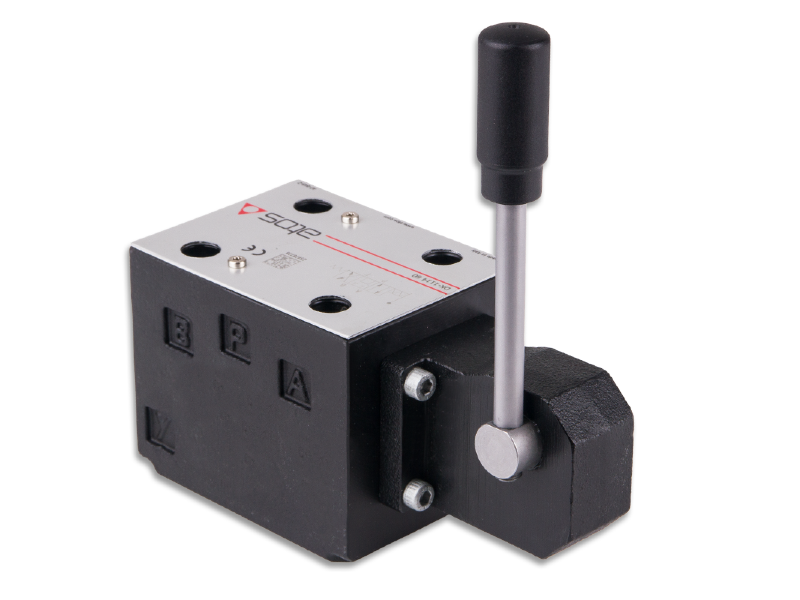

Rozdzielacz suwakowy sterowany ręcznie DK-1114

Rozdzielacz suwakowy sterowany ręcznie Atos DK-1114 NG10 CETOP 5 – 315 bar

Atos DK-1114 to wysokiej jakości rozdzielacz suwakowy sterowany ręcznie, przeznaczony do sterowania kierunkiem przepływu oleju w układach hydrauliki siłowej. Zawór umożliwia precyzyjne sterowanie pracą siłowników hydraulicznych, silników hydraulicznych oraz innych elementów wykonawczych w maszynach przemysłowych, budowlanych i rolniczych.

Rozdzielacz należy do serii DK-11 i przeznaczony jest do montażu płytowego zgodnego z normą ISO 4401. Posiada rozmiar NG10 / CETOP 5, maksymalne ciśnienie robocze 315 bar oraz przepływ do 100 l/min. Standardowo wyposażony jest w uszczelnienie NBR. :contentReference[oaicite:0]{index=0}

Najważniejsze cechy

• oryginalny rozdzielacz hydrauliczny Atos,
• sterowanie ręczne dźwignią,
• rozmiar NG10 / CETOP 5,
• montaż płytowy zgodny z ISO 4401,
• maksymalne ciśnienie robocze 315 bar,
• maksymalny przepływ 100 l/min,
• uszczelnienie NBR,
• wysoka trwałość i precyzja wykonania.

Specyfikacja techniczna

Zastosowanie

Rozdzielacz Atos DK-1114 znajduje zastosowanie w układach hydraulicznych wymagających ręcznego sterowania kierunkiem przepływu oleju.

• maszyny przemysłowe,
• maszyny budowlane,
• maszyny rolnicze,
• prasy hydrauliczne,
• urządzenia technologiczne,
• układy sterowania siłownikami hydraulicznymi,
• układy z silnikami hydraulicznymi.

Montaż

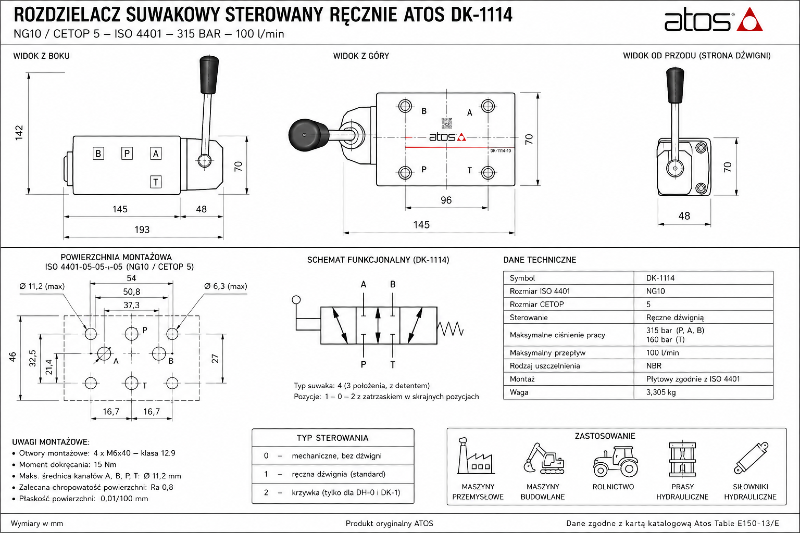

Rozdzielacz przeznaczony jest do montażu na płycie przyłączeniowej zgodnej z normą ISO 4401-05-05-0-05 (NG10 / CETOP 5). Producent zaleca zastosowanie czterech śrub M6×40 klasy 12.9 dokręcanych momentem 15 Nm. Maksymalna średnica kanałów A, B, P i T wynosi 11,2 mm.

Olej hydrauliczny

Standardowe uszczelnienie NBR przeznaczone jest do pracy z olejami hydraulicznymi HL, HLP, HLPD, HVLP oraz HVLPD. Zalecana lepkość oleju wynosi od 15 do 100 mm²/s, a zalecana temperatura pracy dla uszczelnień NBR mieści się w zakresie od -30°C do +60°C.

Towary powiązane

• Blok zaworowy ES 10-01-34 – przyłącza A, B, P i T od dołu.
• Blok zaworowy ES 10-02-34 – przyłącza A, B, P i T z boku.

Dlaczego warto wybrać Atos DK-1114?

• oryginalny produkt Atos,
• niezawodne ręczne sterowanie hydrauliką,
• solidna konstrukcja do pracy ciągłej,
• standard NG10 / CETOP 5,
• maksymalne ciśnienie robocze 315 bar,
• przepływ do 100 l/min,
• łatwy montaż na standardowych płytach przyłączeniowych.

Potrzebujesz pomocy w doborze rozdzielacza lub bloku zaworowego? Skontaktuj się z ABcenter.pl. Pomożemy dobrać odpowiedni rozdzielacz Atos do Twojego układu hydraulicznego.

Najczęściej zadawane pytania

Do czego służy rozdzielacz Atos DK-1114?

Rozdzielacz Atos DK-1114 służy do ręcznego sterowania kierunkiem przepływu oleju w układach hydrauliki siłowej oraz sterowania pracą siłowników i silników hydraulicznych.

Jak sterowany jest rozdzielacz Atos DK-1114?

Model DK-1114 jest sterowany ręcznie za pomocą dźwigni.

Jaki rozmiar montażowy posiada?

Rozdzielacz posiada standardowy rozmiar NG10 / CETOP 5 zgodny z normą ISO 4401.

Jakie jest maksymalne ciśnienie robocze?

Maksymalne ciśnienie robocze wynosi 315 bar.

Jaki jest maksymalny przepływ?

Maksymalny przepływ rozdzielacza wynosi 100 l/min.

Jakie uszczelnienie zastosowano?

Standardowo rozdzielacz wyposażony jest w uszczelnienie NBR.

Do jakich maszyn przeznaczony jest rozdzielacz?

Model DK-1114 znajduje zastosowanie w maszynach przemysłowych, budowlanych, rolniczych oraz urządzeniach hydrauliki siłowej.
