Silnik elektryczny Siemens 1LE1003-0CB32-2JA4 0,37kW 71M B35 IE3

Silnik elektryczny Siemens 1LE1003-0CB32-2JA4 0,37 kW 71M B35 IE3

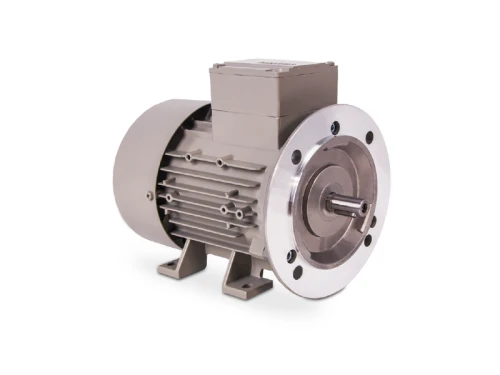

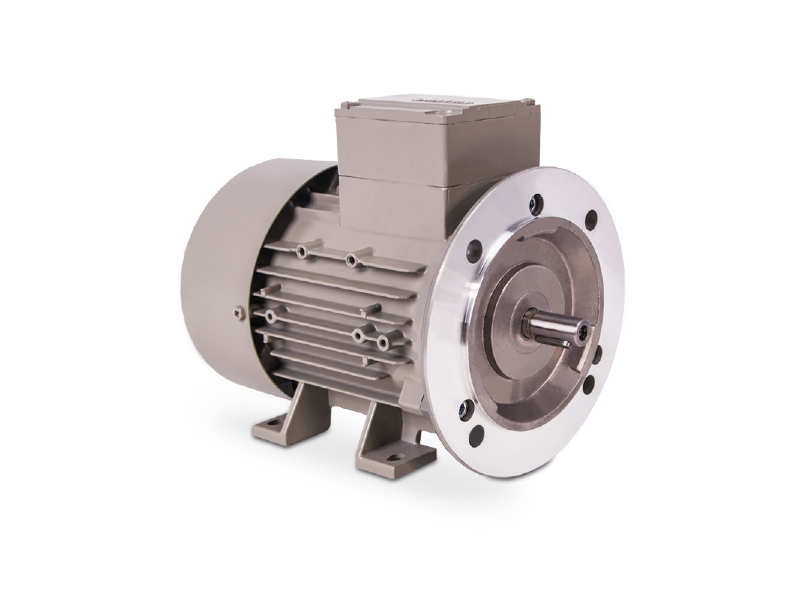

1LE1003-0CB32-2JA4 to trójfazowy, czterobiegunowy silnik elektryczny INNOMOTICS GP o mocy znamionowej 0,37 kW, wielkości mechanicznej 71M i wykonaniu montażowym B35 (IM2001).

Silnik spełnia wymagania klasy sprawności energetycznej IE3 i jest przeznaczony do pracy ciągłej S1. Przy zasilaniu 50 Hz osiąga prędkość znamionową 1410 obr./min oraz moment znamionowy 2,5 Nm.

Wykonanie B35 łączy montaż na łapach z kołnierzem, dzięki czemu silnik może być stosowany w wielu typach maszyn, agregatów oraz instalacji przemysłowych.

Najważniejsze cechy silnika

• moc znamionowa: 0,37 kW,
• klasa sprawności: IE3,
• wielkość mechaniczna: 71M,
• wykonanie montażowe: B35 / IM2001,
• liczba biegunów: 4,
• prędkość znamionowa przy 50 Hz: 1410 obr./min,
• moment znamionowy: 2,5 Nm,
• stopień ochrony: IP55,
• klasa cieplna: F,
• rodzaj pracy: S1,
• chłodzenie: IC411,
• obudowa aluminiowa,
• możliwość pracy w obu kierunkach obrotów.

Parametry elektryczne – 50 Hz

Dane mechaniczne

Warunki pracy

Według danych producenta silnik jest przeznaczony do pracy w temperaturze otoczenia od -20°C do +40°C oraz na wysokości do 1000 m n.p.m.. Stopień ochrony IP55 zabezpiecza obudowę przed pyłem oraz strugami wody.

Skrzynka zaciskowa

• położenie skrzynki zaciskowej: góra,
• materiał: aluminium,
• typ: TB1 B00,
• gwint śruby zaciskowej: M4,
• maksymalny przekrój przewodu: 1,5 mm²,
• zakres średnicy przewodu: 9–17 mm,
• wejście kablowe: 1 × M25 × 1,5.

Zastosowanie

Silnik może być stosowany jako napęd w wielu maszynach i urządzeniach przemysłowych, w szczególności tam, gdzie wymagany jest kompaktowy, trójfazowy silnik o mocy 0,37 kW i wykonaniu montażowym B35.

• pompy hydrauliczne,
• agregaty hydrauliczne,
• pompy przemysłowe,
• wentylatory,
• przekładnie,
• przenośniki,
• maszyny produkcyjne,
• urządzenia warsztatowe,
• maszyny i urządzenia rolnicze.

Wykonanie B35 – co oznacza?

B35 (IM2001) oznacza silnik wyposażony zarówno w łapy montażowe, jak i kołnierz. Takie wykonanie daje większą swobodę zabudowy i pozwala dobrać sposób mocowania do konstrukcji konkretnej maszyny.

Dobór silnika

Przed zamówieniem należy porównać pełne oznaczenie silnika, moc, napięcie, prędkość obrotową, wielkość mechaniczną, wykonanie montażowe oraz wymiary wału i kołnierza z silnikiem obecnie pracującym w maszynie.

Symbol: 1LE1003-0CB32-2JA4
Kod EAN: 2010001701347

FAQ – najczęściej zadawane pytania

Jaką moc ma silnik 1LE1003-0CB32-2JA4?

Silnik 1LE1003-0CB32-2JA4 ma moc znamionową 0,37 kW.

Jakie napięcie zasilania ma silnik 1LE1003-0CB32-2JA4?

Przy częstotliwości 50 Hz silnik jest przystosowany do zasilania 230 V w połączeniu trójkąt (Δ) oraz 400 V w połączeniu gwiazda (Y).

Jaką prędkość obrotową ma ten silnik?

Prędkość znamionowa silnika przy 50 Hz wynosi 1410 obr./min.

Jaki moment obrotowy ma silnik?

Moment znamionowy silnika wynosi 2,5 Nm.

Co oznacza klasa sprawności IE3?

Silnik 1LE1003-0CB32-2JA4 jest wykonany w klasie sprawności energetycznej IE3.

Jakie wykonanie montażowe ma silnik?

Silnik posiada wykonanie montażowe B35 (IM2001) i wielkość mechaniczną 71M.

Jaki stopień ochrony ma silnik?

Silnik posiada stopień ochrony IP55.

Czy silnik jest przeznaczony do pracy ciągłej?

Tak. Producent określa rodzaj pracy silnika jako S1, czyli pracę ciągłą.

Jak chłodzony jest silnik?

Silnik wykorzystuje układ chłodzenia IC411 – jest samowentylowany i chłodzony powierzchniowo.

Czy silnik może pracować w obu kierunkach obrotów?

Tak. W karcie technicznej kierunek obrotów określono jako dwukierunkowy.

Oryginalne opakowanie producenta – ważne przed montażem
